横帯ブロック

2024/08/30 更新

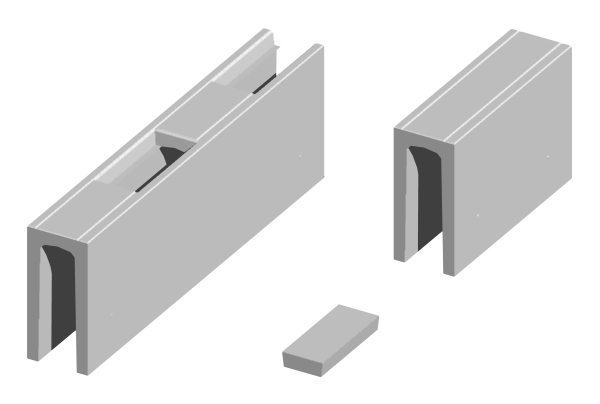

製品イメージ図

NETIS登録番号：QS-110005-VE（旧登録）

概要

河川護岸において、延長方向の一定区間毎に横帯工を設け、護岸の変位や破損が他に波及しないように絶縁するためのコンクリート二次製品。
本体・蓋版設置、生コンクリート打設、仕上げの簡易施工なので、現場打工法の型枠設置・撤去・養生期間が不要。

お問い合わせ

製品概要施工事例・実績

新規性

横帯工を二次製品化することで、従来の現場打工法で行っていた型枠設置、撤去、養生期間を不要とした。

期待される効果

・型枠の設置、撤去、養生期間が不要なため、生コンクリート打設後、次工程の作業が行えるので、養生による工程待ちの解消や工期短縮が可能。
・埋設型枠であり、生コンクリート打設時の型枠バレがない。
・型枠工などの熟練工を必要としない。
・河川護岸法面部分のコテ仕上げ作業が不要。

適用条件

① 自然条件
・大雨、洪水、強風、雷、異常気象が予想される場合以外施工可能
② 現場条件
・製品仮置きスペース:施工延長10m当り、5.0m²程度必要
・クレーン設置スペース：25.0～70.0m²程度必要（機種に応じた設置面積以上を確保してください）
・生コンクリート車設置スペース：15.0～30.0m²程度必要（機種に応じた設置面積以上を確保してください）
③ 技術提供可能地域
・全国提供可能
④ 関係法令等
・特になし
