大型ブロック工法 M1ウォール
2023/01/16 更新-

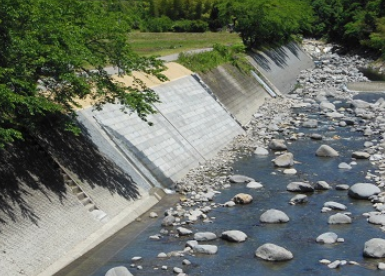

河川緩勾配（1割）
-

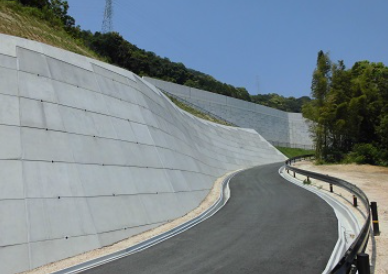

曲線施工
-
災害復旧
-

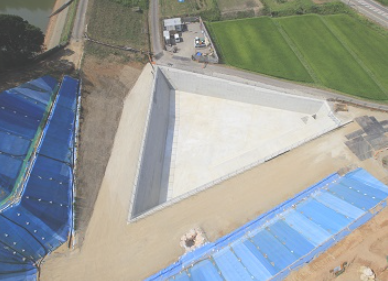

調整池
-

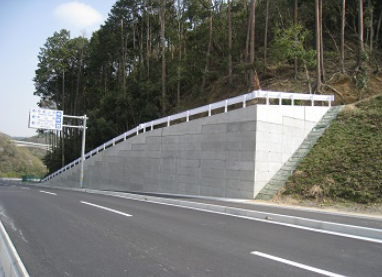

直壁タイプ
概要
M1ウォールとは、パネル組立式の大型ブロックである。パネルを現場で組立てて作る大型ブロックであるため、控え長と壁面勾配は、自由に選択可能となり、河川の緩勾配仕様や直壁仕様、前面・背面異勾配仕様など、現場条件に適した経済的な計画が可能だ。部材が軽量でかさばらないため、搬入や置き場の確保が容易となる。また、パネルを切断加工することで、縦断勾配に合わせた計画や曲線施工も可能である。
「美しい山河を守る災害復旧基本方針」テクスチャーと明度証明を取得しており、河川災害にも適用した商品である。
期待される効果
1．現場に適した経済的な計画が可能
・擁壁の控え長・壁面勾配が自由に選択可能
・縦断勾配に合わせた計画が可能
・曲線・折れ点の現場打ちコンクリート不要
2．道路・河川復旧への適用
・特注品がないため、災害時においても迅速な対応が可能
・『美しい山河を守る災害復旧基本方針』
テクスチャーと明度証明を取得
3．施工が簡単で安全
部材が軽量のため、大型重機が不要 さらに縦貫鉄筋を利用することで、先行して手摺設置可能
・擁壁の控え長・壁面勾配が自由に選択可能
・縦断勾配に合わせた計画が可能
・曲線・折れ点の現場打ちコンクリート不要
2．道路・河川復旧への適用
・特注品がないため、災害時においても迅速な対応が可能
・『美しい山河を守る災害復旧基本方針』
テクスチャーと明度証明を取得
3．施工が簡単で安全
部材が軽量のため、大型重機が不要 さらに縦貫鉄筋を利用することで、先行して手摺設置可能
適用条件
■適用範囲
最低幅600mm～となり、また100ｍｍピッチで計算を行う。1:0.8より緩勾配は幅1,000ｍｍからになる。壁高は原則15mまでである。
最低幅600mm～となり、また100ｍｍピッチで計算を行う。1:0.8より緩勾配は幅1,000ｍｍからになる。壁高は原則15mまでである。
