耐圧防水樹脂充填による橋梁伸縮装置の防水補修工法
2025/08/06 更新-

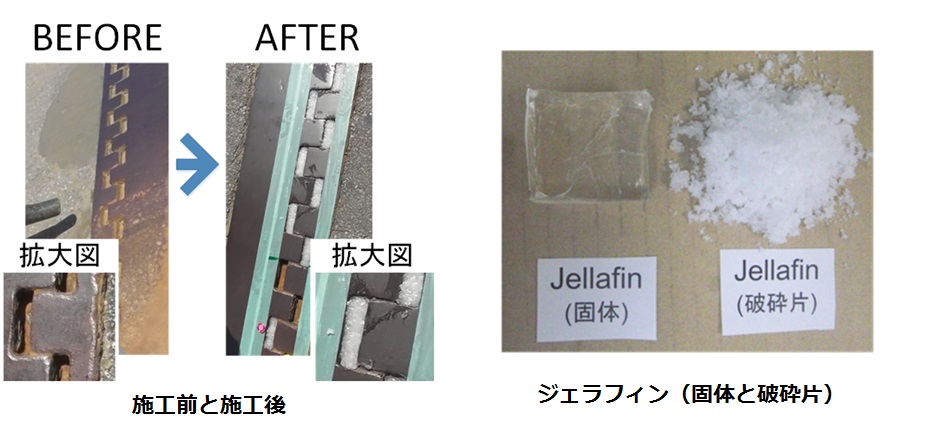

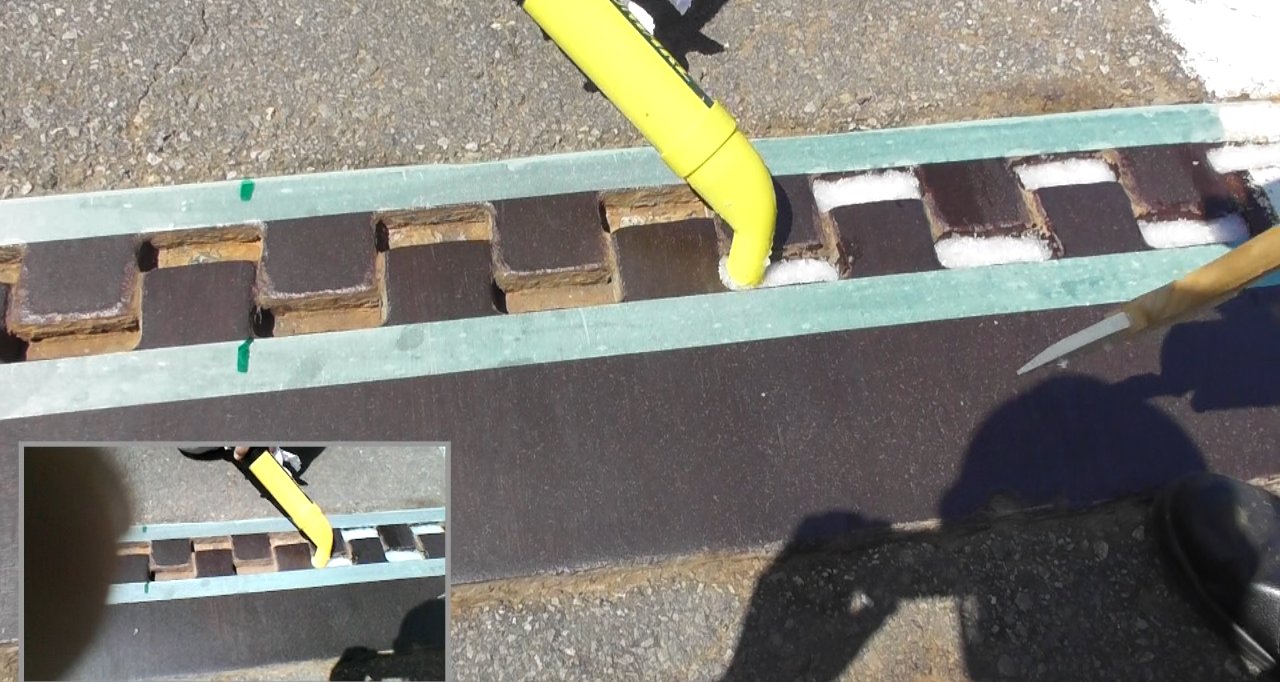

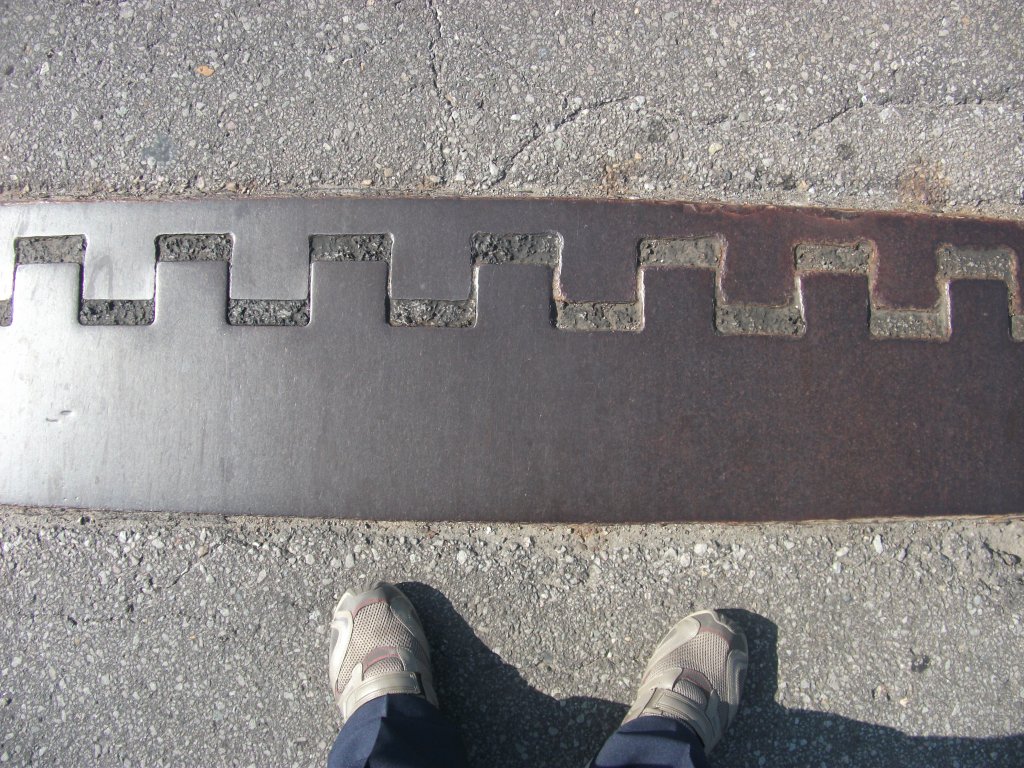

橋梁伸縮装置へ樹脂充填状況
-

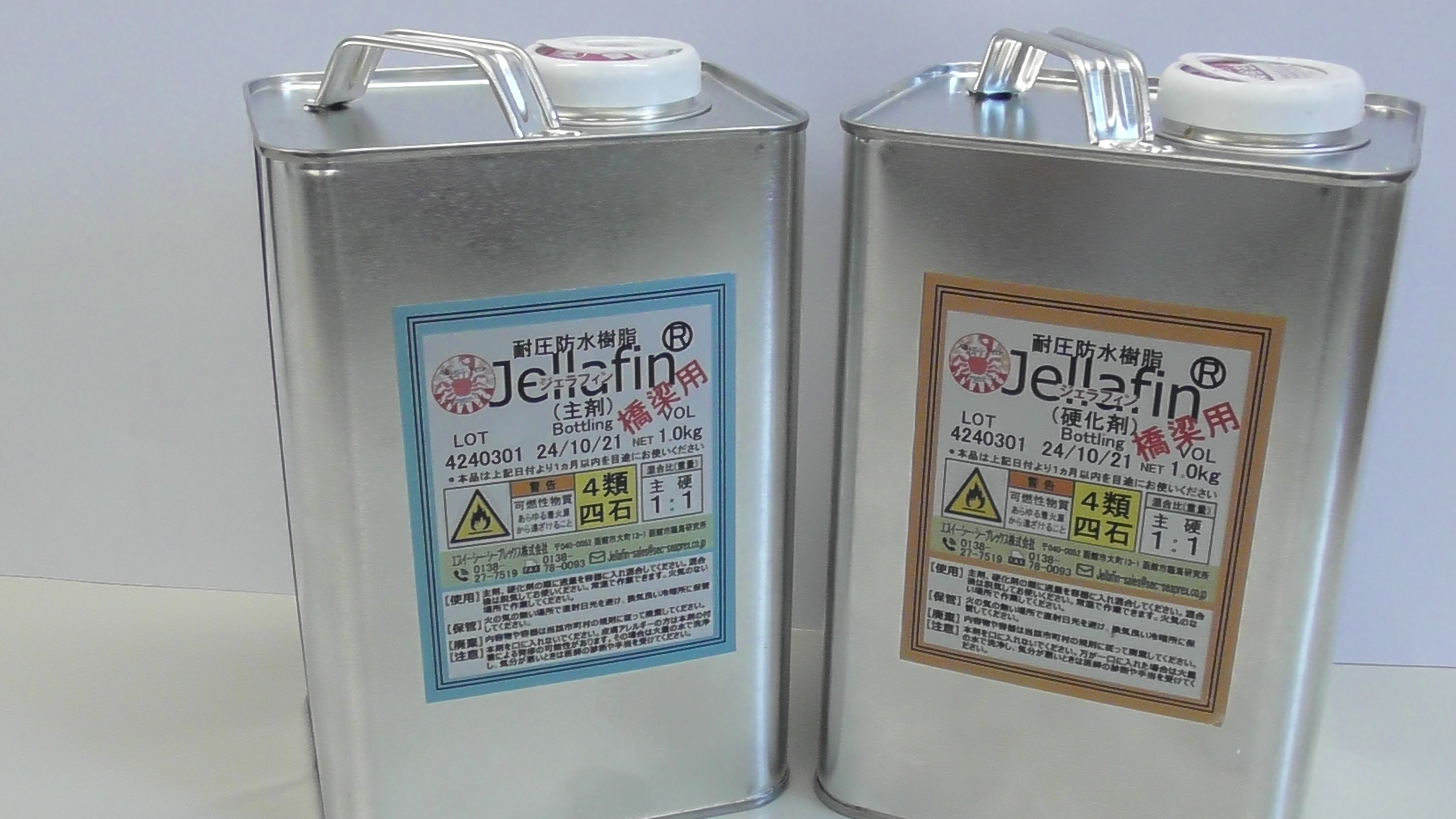

主剤硬化剤
-

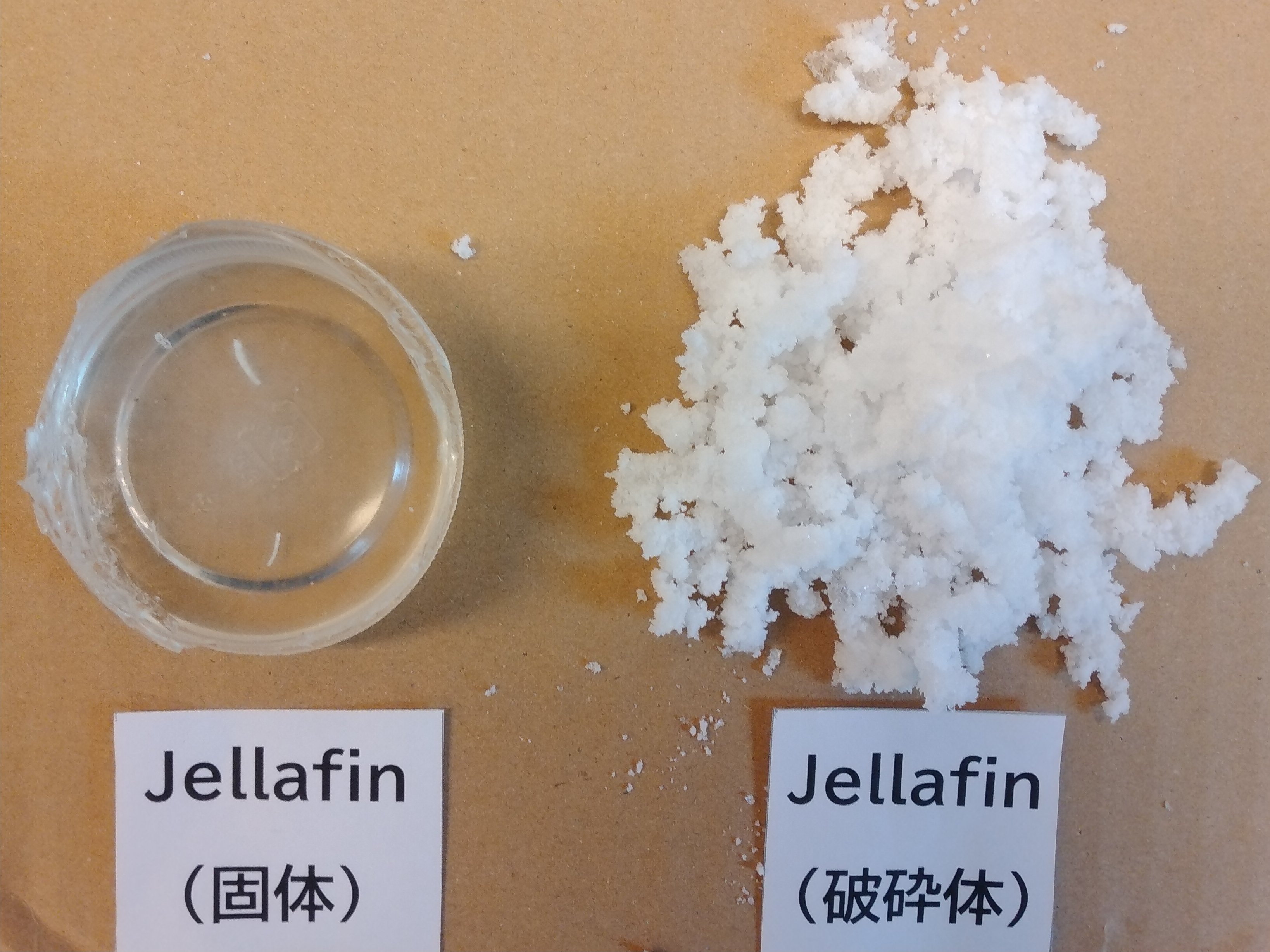

フレーク
NETIS登録番号：HK-210010-A
概要
橋梁伸縮装置からの漏水を、耐圧防水樹脂「ジェラフィン」の充填により止水する防水補修工法である。従来は伸縮装置の交換等で対応していた。本工法では、主剤と硬化剤及びジェラフィンフレ－クを混合・充填することで止水が可能となる。硬化後は、弾力性・密着性に優れた樹脂状となり、遊間部の漏水経路を封止することで止水機能を回復させる。施工が容易なことから熟練工が不要で、工程短縮とコスト削減が期待できる。
①何について何をする技術なのか？
・耐圧防水樹脂充填による橋梁伸縮装置の防水補修工法
②従来はどのような技術で対応していたのか？
・伸縮装置取り替え
③公共工事のどこに適用できるのか？
・橋梁伸縮装置補修工、橋梁補修補強工
④その他（開発経緯）
・伸縮装置は時間経過により止水機能から劣化することが多い。耐圧防水樹脂「ジェラフィン」は深海で電子機器類を安定動作させる目的で開発した。通常のウレタン系の充填材と比べて格段の向上があり、その高性能により完全な止水機能回復を一定期間保持することが可能となり、伸縮装置取り換えと同等の延命措置を取ることが出来る。
【特長】ジェラフィン（Jellafin）は、深海で使われる電子機器の耐圧防水用として開発された新世代の樹脂で高い弾性力と密着力を併せ持つ耐圧防水樹脂である。2液混合前の状態がゼリー状のパラフィン（オイル）に類似している特性からこの名称で商標登録した。海岸や温泉近辺で設置されている伸縮装置からの漏水対策では特に効果的である。
安全性に関しては、硬化後のジェラフィンは上水道の浸出試験の結果から人体に有害な物質は出さないことが証明されている。また、耐久性試験では耐用年数30年相当の引張・圧縮繰返し試験をクリアしており、止水機能を長期間維持することが期待できる。
従来技術
公的評価番号等
米国特許US 11,118,054 B2
登録商標台5939928号
新規性
・新材料は硬化後、弾力性に優れた樹脂状となり対象物に密着して止水機能を回復する。
・既存装置をそのまま利用するため撤去作業が不要となる。
期待される効果
・既存止水材の撤収が不要のため、その残存率が高いほど充填量が少なくなり材料費のコスト削減となる。
(b）施工性

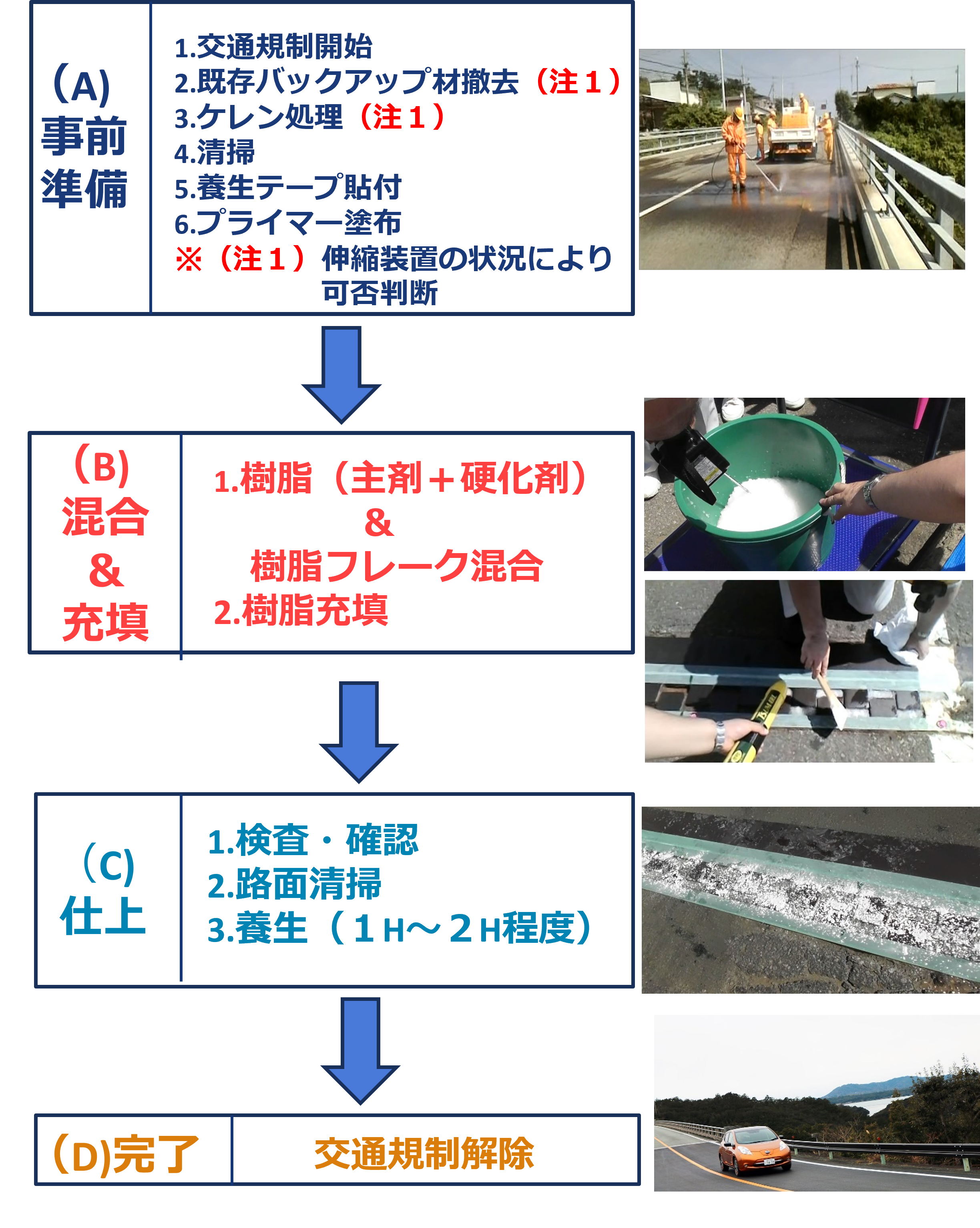

・２液とジェラフィンフレークを同量混合・攪拌して充填するだけで完了する。
・施工は容易であり、片側交互通行などの交通規制が短時間で終了。
(c）品質
・施工後の品質は簡単な触手及び目視により確認可能。
・繰り返し車輛通行及び経年劣化により樹脂が剥離した場合、損傷箇所に再度ジェラフィンを充填することで止水機能が回復。
(ｄ)安全性
・硬化後のジェラフィンは浸出試験の結果から人体に有害な成分は出さないことが証明されている。
(e）環境に与える影響
・施工は簡易に短時間で終了するため周辺の環境へ与える影響は少ない。
(ｆ）耐久性
・2017年11月に行った試験施工（一般国道229号八雲町見市橋、遊間：100㎜）では施工から約３年後の2020年10月の定期点検で伸縮装置からの漏水は見られていない。
・耐久性能試験で耐用年数30年に相当する引張圧縮繰り返し連続11000回をクリアした。（令和３年１月１８日～1月１９日実施）
適用条件
施工時の気象条件
・気温：-4.5℃以上４０℃未満、湿度：８５％未満
・非降雨時
②現場条件
・施工前に伸縮装置内の埃、泥などを綺麗に清掃すること
③技術提供可能地域
・技術提供可能地域の制限なし
④関係法令等
・特になし
