組合せシステム型枠「ガッチ」
2024/08/30 更新-

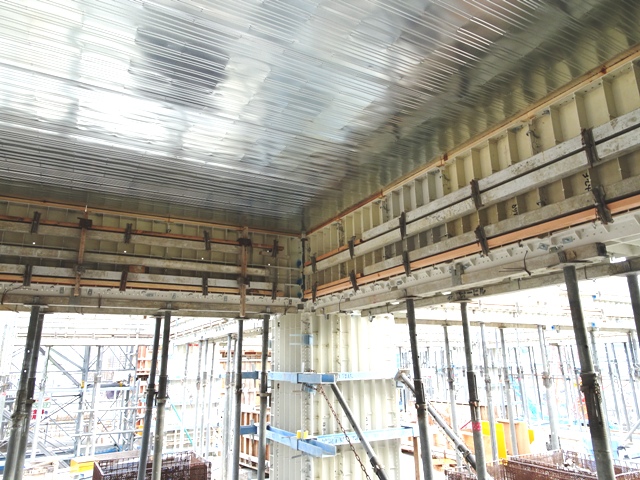

ガッチ型枠組付例（スラブはデッキ）
-

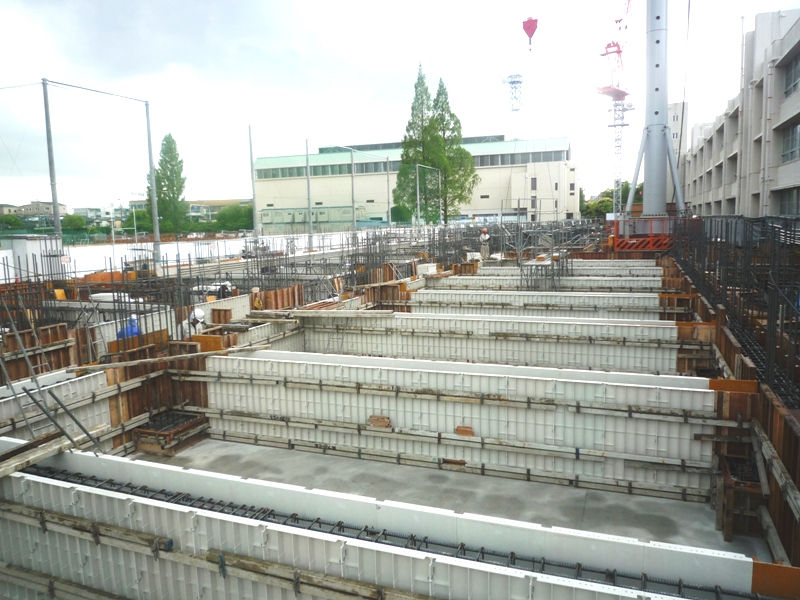

中学校舎基礎梁型枠建込
NETIS登録番号：KK-170048-A
概要
FRP製の既製品を使用した型枠工法。平面パネルに加えて隅角部形成に必要な組立ユニット①2面出隅、②2面入隅、③3面入隅、④2面出隅1面入隅、⑤3面出隅 を備えており、建築構造物における型枠工に用いることができる。
新規性
・FRP製の既製品を使用した型枠工法であり、平面パネルに加えて隅角部形成に必要な組立ユニット①2面出隅、②2面入隅、③3面入隅、④2面出隅1面入隅、⑤3面出隅 を備えている。
・組立のほとんどを、取り付け・取り外しの容易な専用金具(クリップ、ボルト・座金)で行う。
・組立のほとんどを、取り付け・取り外しの容易な専用金具(クリップ、ボルト・座金)で行う。
期待される効果
・素材であるFRPの曲げ強度は、172MPaであり、従来技術に比べ曲げ強度が大きい。
・パネルおよび隅角部パーツは、10回転用した後にも傷みがほとんどなく、継続使用に問題はない。
・専用金具(クリップ、ボルト・座金)を使用するため、熟練工でなくても施工可能である。
・隅角部も組立ユニットとして揃えているため、役物加工が不要である。
・転用回数の向上により、使用不能となった場合の産業廃棄物量が減少する。
・パネルおよび隅角部パーツは、10回転用した後にも傷みがほとんどなく、継続使用に問題はない。
・専用金具(クリップ、ボルト・座金)を使用するため、熟練工でなくても施工可能である。
・隅角部も組立ユニットとして揃えているため、役物加工が不要である。
・転用回数の向上により、使用不能となった場合の産業廃棄物量が減少する。
適用条件
①自然条件
強風、大雨、大雪時の作業は行わないこと。
②現場条件
・幅600mm、厚さ72mmの平パネルを取り回し可能であること。
・役物加工が不要であるため、現地に加工スペースを要しない。
③技術提供可能地域
日本全国技術提供可能
(型枠パーツは奈良県生駒市から搬送)
④関係法令等
特になし
強風、大雨、大雪時の作業は行わないこと。
②現場条件
・幅600mm、厚さ72mmの平パネルを取り回し可能であること。
・役物加工が不要であるため、現地に加工スペースを要しない。
③技術提供可能地域
日本全国技術提供可能
(型枠パーツは奈良県生駒市から搬送)
④関係法令等
特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 12件
