（株）栗本鐵工所
コンクリート保護材 ラバースチール
2021/07/01 更新-

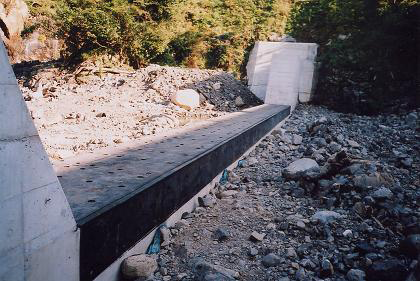

砂防えん堤水通し天端に設置した事例
NETIS登録番号：KK-100004-VE（旧登録）
概要
砂防堰堤の堤冠コンクリートの表面に、ゴムと鋼鈑を一体化させた材料で、摩耗防止する技術。
新規性
・従来はコンクリートを使用していたが、ゴムと鋼板による複合構造とした。
・従来は現場打ちコンクリートとしたが、工場製作による2次製品としたユニット（パネル）とし、アンカーと固定ボルトでコンクリートに固定するものとした。
（ユニットは平面用と曲面用があり、曲面用は天端から50cmまで施工される）
（曲面ユニットはどの勾配にも対応可能）
（ユニット間のつなぎは隙間が生じるため、底面にゴムシート（厚み1.5mm、幅100mm）を敷設し、隙間にもコンクリートの露出がないようにしている）
・従来は現場打ちコンクリートとしたが、工場製作による2次製品としたユニット（パネル）とし、アンカーと固定ボルトでコンクリートに固定するものとした。
（ユニットは平面用と曲面用があり、曲面用は天端から50cmまで施工される）
（曲面ユニットはどの勾配にも対応可能）
（ユニット間のつなぎは隙間が生じるため、底面にゴムシート（厚み1.5mm、幅100mm）を敷設し、隙間にもコンクリートの露出がないようにしている）
期待される効果
・表面をゴムとすることで、耐摩耗性、耐衝撃性が向上し、耐久性が向上した。
・工場製作による2次製品とすることで、工場で製品の品質管理ができる。
・ユニット（パネル）とし、ボルトで取り付ける方法とすることで、万一損傷した場合でも損傷したユニットのみ交換ができる。
（ボルトは施工時に増し締めし、トルク管理をすることで、緩み対策を実施）
・結果、構造物の長寿命化により、補修、メンテナンスの費用が低減でき、ランニングコスト低減と地球温暖化防止に寄与できる。
・工場製作による2次製品とすることで、工場で製品の品質管理ができる。
・ユニット（パネル）とし、ボルトで取り付ける方法とすることで、万一損傷した場合でも損傷したユニットのみ交換ができる。
（ボルトは施工時に増し締めし、トルク管理をすることで、緩み対策を実施）
・結果、構造物の長寿命化により、補修、メンテナンスの費用が低減でき、ランニングコスト低減と地球温暖化防止に寄与できる。
適用条件
① 自然条件
・強風時や強雨時、豪雪時を除く自然条件で可能。
② 現場条件
・製品を仮置きするヤードが必要（ラバースチール100m2当たりとして5mx5m程度）
・クレーンを使用（25tクレーンの場合、据付ヤード8mx8m程度必要）
③ 技術提供可能地域
・日本全国で技術提供可能。
・運賃は地域によって異なる。
④ 関係法令等
・特になし。
・強風時や強雨時、豪雪時を除く自然条件で可能。
② 現場条件
・製品を仮置きするヤードが必要（ラバースチール100m2当たりとして5mx5m程度）
・クレーンを使用（25tクレーンの場合、据付ヤード8mx8m程度必要）
③ 技術提供可能地域
・日本全国で技術提供可能。
・運賃は地域によって異なる。
④ 関係法令等
・特になし。
使用する機械・工具
- 発動発電機
- ボルトゲージ
- ラフテレーンクレーン
