トータク簡易排水装置
2025/03/27 更新-

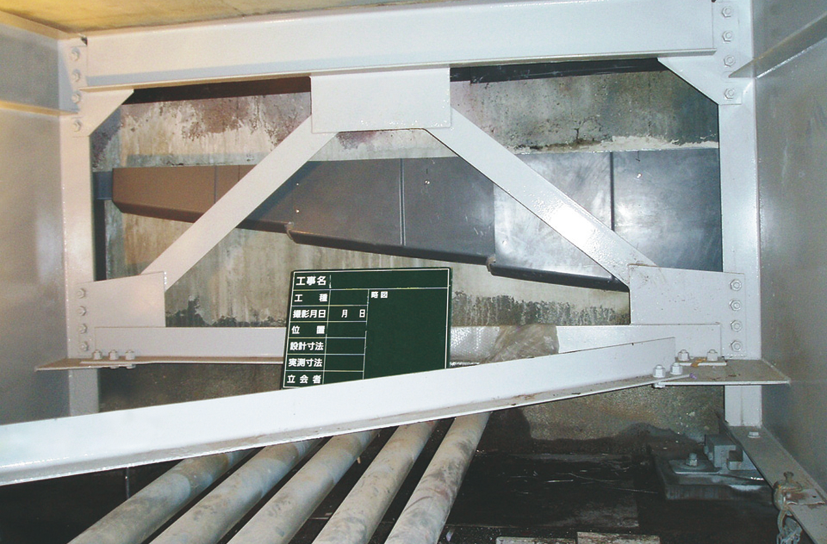

橋台 桁間部 施工例
-

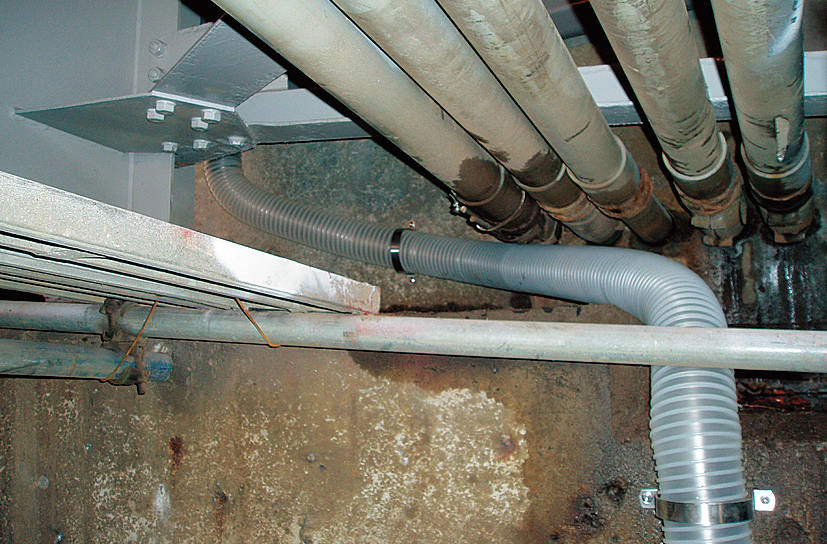

フレキシブル排水管 設置状況
NETIS登録番号：KT-100033-VE（旧登録）
概要
伸縮装置遊間部からの漏水を集水し迂回排水する工法。
従来技術
伸縮装置排水工（弾性シール材充てん工法）
新規性
● 伸縮装置からの漏水を遊間部内の充てん材で止水していたところ、本製品と別売のフレキシブル排水管で集排水するように変更。
期待される効果
・集排水するように変えたことにより、橋の伸縮・振動による影響を受けなくなり、耐久性（止水性の維持）が向上した。
・橋の下側からの施工に変えたことにより、交通規制の制約がなくなり、安全性が向上した。
・橋の下側からの施工に変えたことにより、交通規制の制約がなくなり、工程が短縮した。
・一般的なボルト、ナット等で機械的に固定するように変えたことで、特殊作業や熟練作業が不要で、少量の雨天や温度条件を問わずに施工が可能となり、施工性が向上した。
・大きな排水勾配構造により、土砂の堆積が生じにくくなった。
・広く集水できることにより、橋下側の鋼材部への雨水飛散を極力防止できるようになった。
・橋の下側からの施工に変えたことにより、交通規制の制約がなくなり、安全性が向上した。
・橋の下側からの施工に変えたことにより、交通規制の制約がなくなり、工程が短縮した。
・一般的なボルト、ナット等で機械的に固定するように変えたことで、特殊作業や熟練作業が不要で、少量の雨天や温度条件を問わずに施工が可能となり、施工性が向上した。
・大きな排水勾配構造により、土砂の堆積が生じにくくなった。
・広く集水できることにより、橋下側の鋼材部への雨水飛散を極力防止できるようになった。
適用条件
● 橋梁伸縮装置付近の桁間部および張出部。橋台・橋脚共に、床版より下側に設置。
活用効果
- 経済性
- 向上
- 品質
- 向上
- 施工性
- 向上
- 工程
- 50％短縮
- 安全性
- 向上
使用する機械・工具
- スパナ他一般工具
施工事例・施工実績
工事採用実績
- 国
- 98件
- 公
- 249件
- 民
- 73件
