2層フィンガー止水材劣化抑制ジョイント（N-FCフィンガージョイント）
2024/08/28 更新-

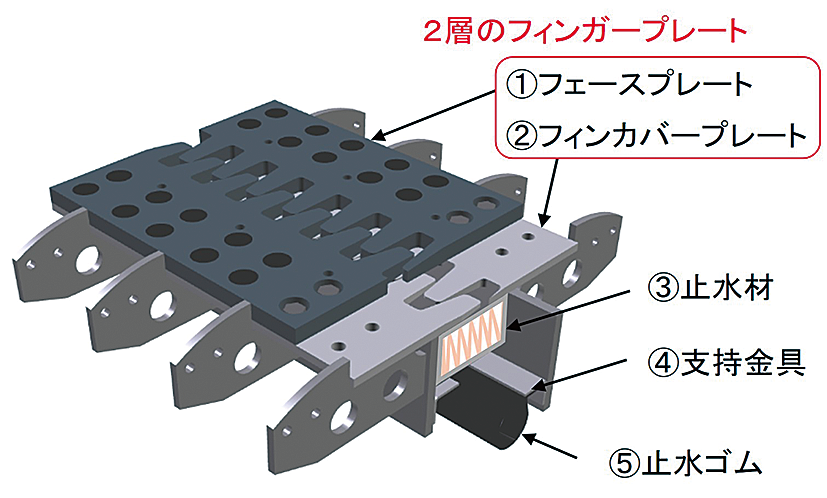

フィンガージョイント構造図
-

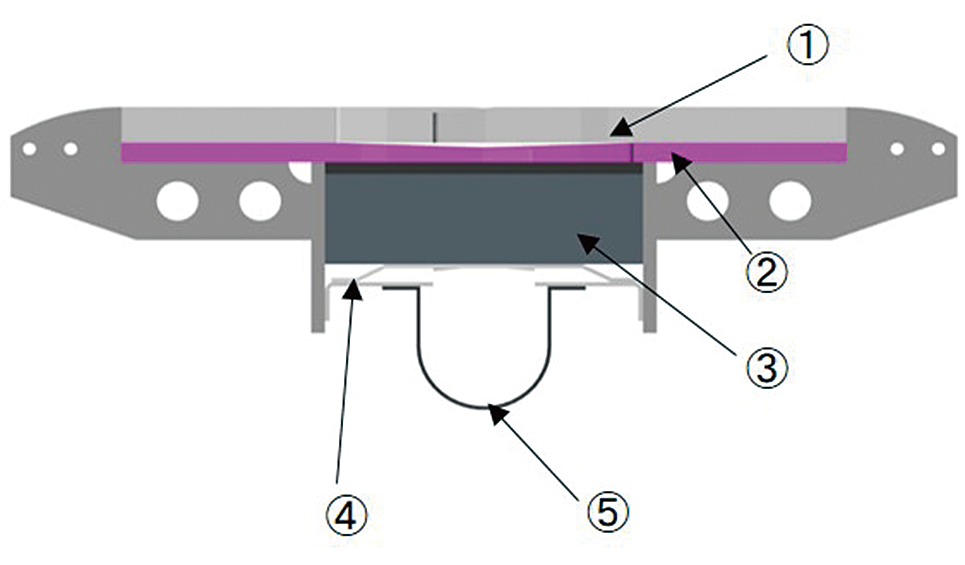

フィンガージョイント断面図
NETIS登録番号：QS-210007-A
概要
鋼製フィンガージョイントにおいて、2層のフィンガージョイントにより非排水機能の要となる止水材を保護する技術。
新規性
・フェースプレートの下側にフィンカバーを追加した。
・止水材・支持金具・止水ゴムは、桁下から脱着可能な構造にした。
・止水材・支持金具・止水ゴムは、桁下から脱着可能な構造にした。
期待される効果
・フィンガージョイントの層数を1層から2層に変えたことにより、くし歯のすき間を狭めることができるため、すき間に入り込んだ砂・積雪等が止水材に達する割合を低減でき、止水材の劣化を防止できる。
・止水材・支持金具・止水ゴムを桁下から脱着可能な構造にしたことにより、漏水が生じた場合でも交通規制を行うことなく容易に取替可能となる。
・止水材・支持金具・止水ゴムを桁下から脱着可能な構造にしたことにより、漏水が生じた場合でも交通規制を行うことなく容易に取替可能となる。
適用条件
① 自然条件
・特になし
② 現場条件
・資材等の仮置きスペースとして、5m×10m程度必要（S-type 延長8mの場合）
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
・特になし
② 現場条件
・資材等の仮置きスペースとして、5m×10m程度必要（S-type 延長8mの場合）
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 2件
- 公
- 0件
- 他
- 0件
施工手順
