カルバートクリエイター
2024/09/09 更新-
カルバートクリエイター
-

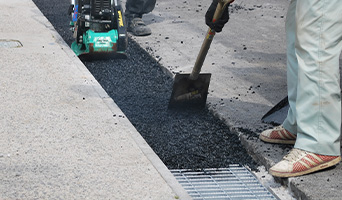

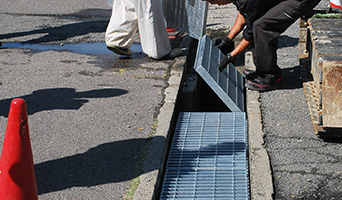

施工の様子
-
施工の様子
-

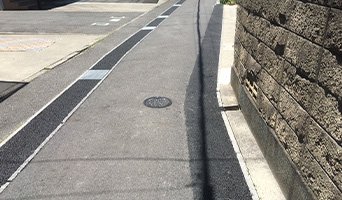

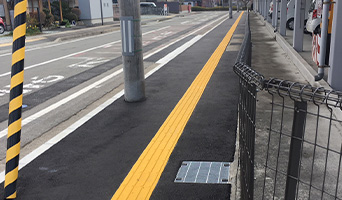

施工例
-
施工例
NETIS登録番号：CB-170012-A
概要

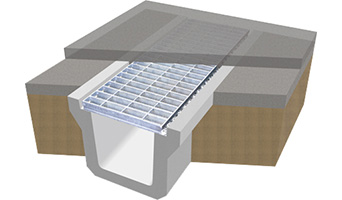

グレーチング構造を活用した、側溝を暗渠化するための埋設蓋。梁にハイテン鋼を使用しており蓋が薄くても必要舗装厚を確保できる（道路側溝用において）。透水性舗装材を組み合わせることで埋設後も表面排水が可能。
新規性
・既設の側溝をそのまま使えるようにした。
・本製品の上から透水性舗装を施すことができるように、底面にパンチングメタルを貼る構造にした。
・本製品の上から透水性舗装を施すことができるように、底面にパンチングメタルを貼る構造にした。
期待される効果
・既設の側溝を利用するため工期の短縮ができる。
・既設の側溝を利用するため建設廃材を削減できる。
・排水を確保しつつ、路肩や歩道部の全面が舗装面となるため、有効幅員の拡大ができる。
【特徴】
・側溝入れ替え工事と比較して大幅な工期短縮
・即日解放可能
・建設廃材削減
・一般的な工具のみで施工できる
・各種側溝に対応可能（舗装厚が確保できる場合）
・耐荷重T-25対応
・既設の側溝を利用するため建設廃材を削減できる。
・排水を確保しつつ、路肩や歩道部の全面が舗装面となるため、有効幅員の拡大ができる。
【特徴】
・側溝入れ替え工事と比較して大幅な工期短縮
・即日解放可能
・建設廃材削減
・一般的な工具のみで施工できる
・各種側溝に対応可能（舗装厚が確保できる場合）
・耐荷重T-25対応
適用条件
① 自然条件
・特になし。
② 現場条件
・特になし。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・特になし。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
使用する機械・工具
- エアーカッター
- タンパ
- 電動ドリル
