サイド・ドレン（水平排水樋材）
2025/04/14 更新-

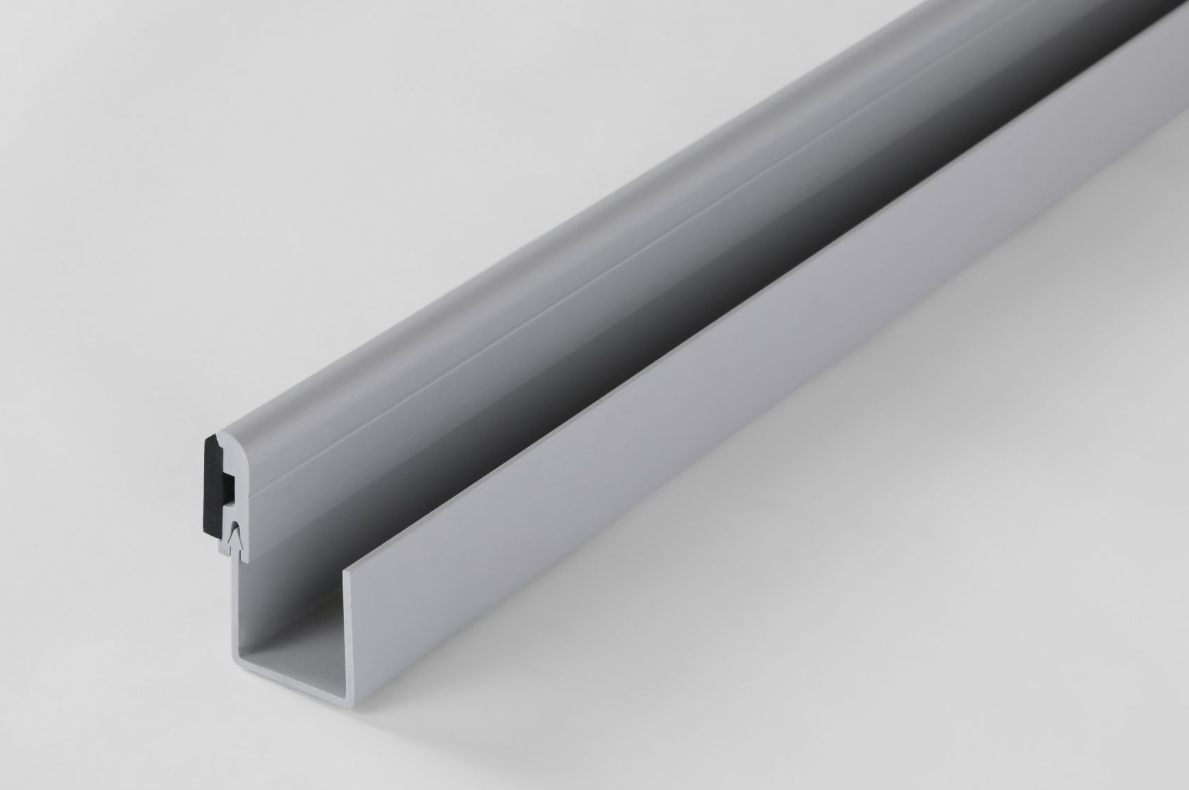

製品イメージ
-

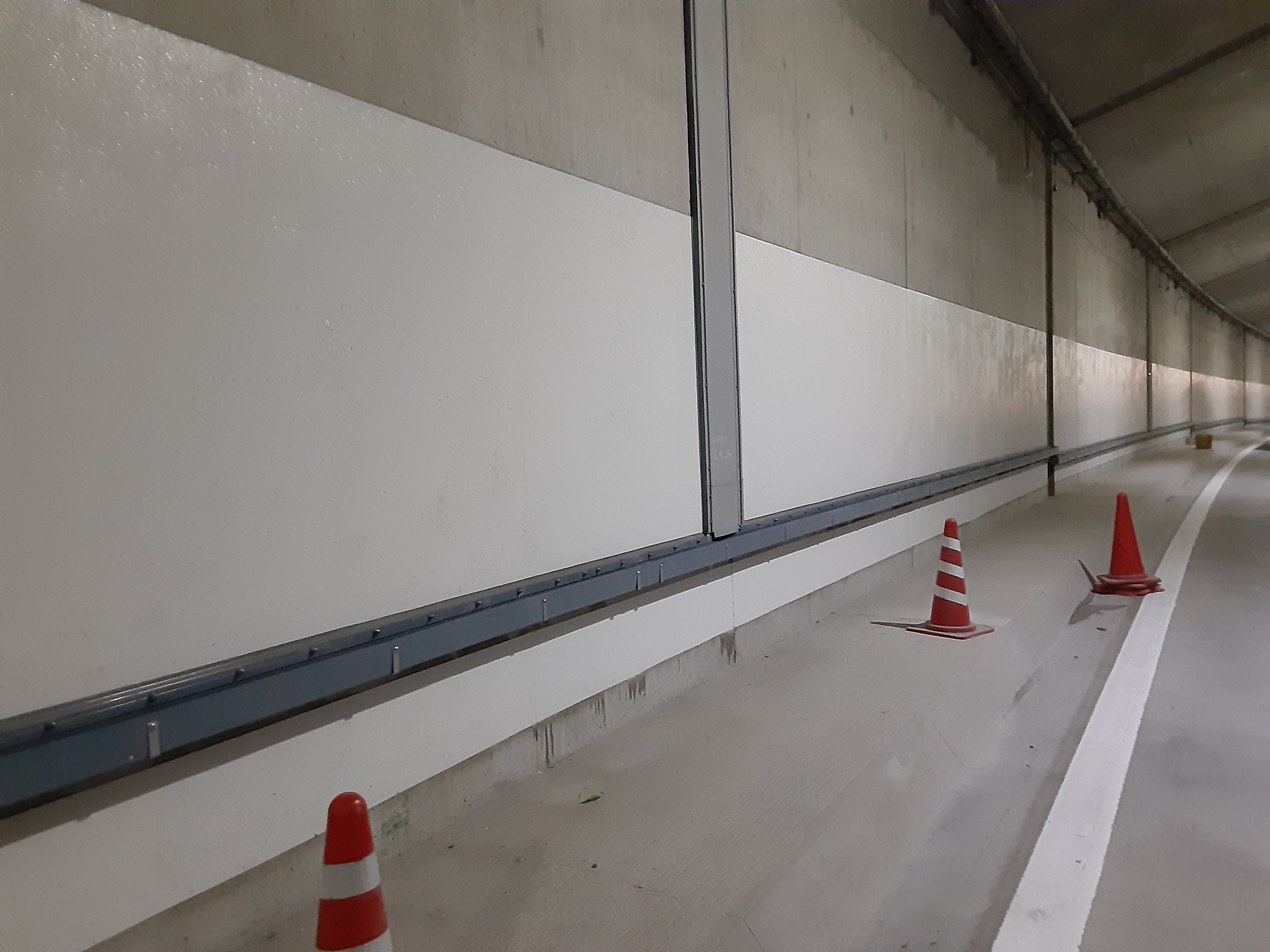

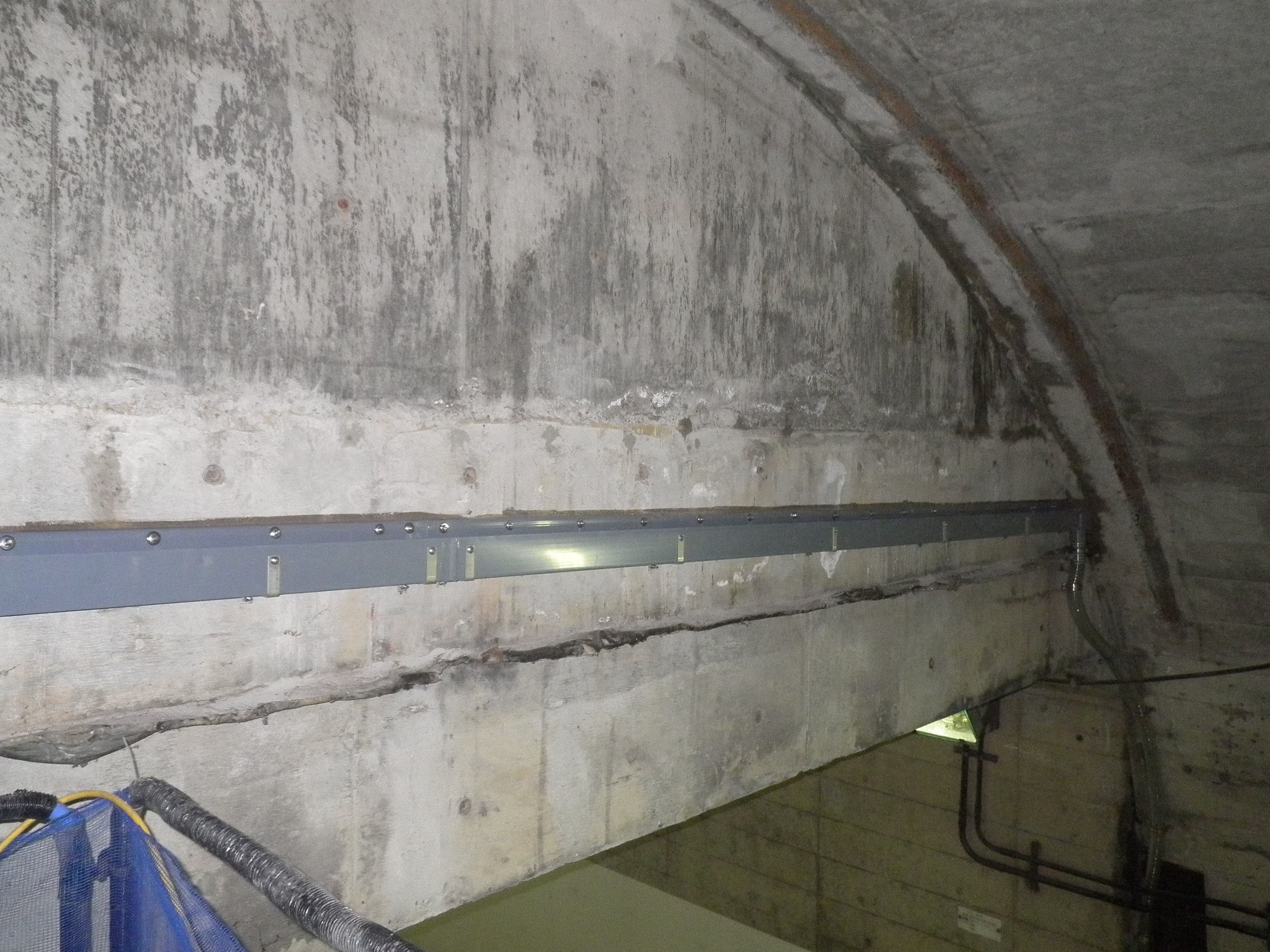

トンネル縦断排水
-

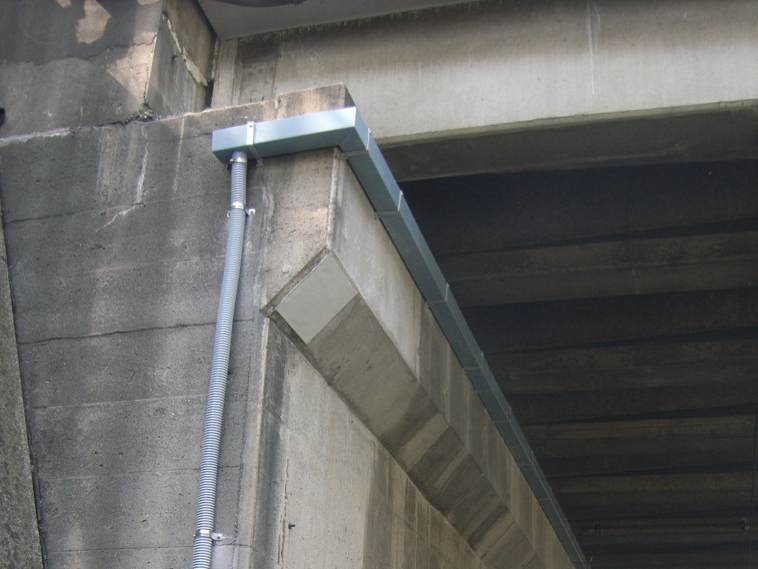

橋梁伸縮装置下漏水対策
-
橋台漏水対策
-

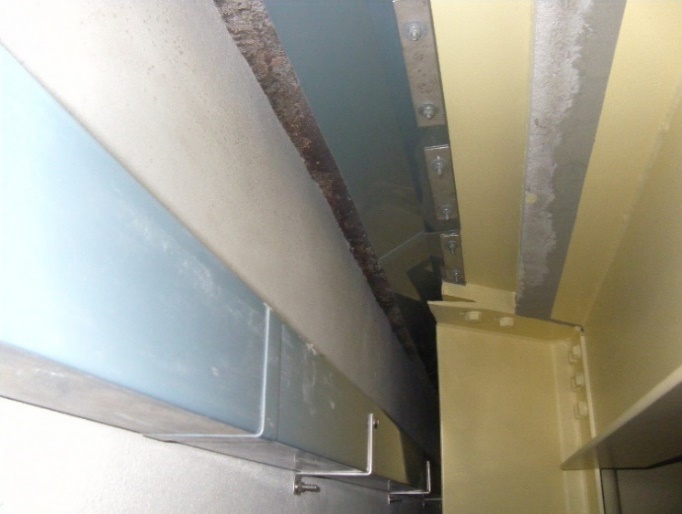

トンネル構造変化褄部漏水対策
NETIS登録番号：KK-150047-VE
概要
トンネル上下半目地からの漏水や橋梁上部からの漏水を、サイド・ドレンを使用して延長方向に導く。漏水量によりボックスの大きさを変更でき、それぞれに標準型、カバー型、防寒カバー型がある。
用途：コンクリート構造物 / トンネル / 橋梁etc
特徴
1.難燃性で衝撃に強い合成樹脂製樋である。
2.現場に合ったサイズ（S、L）と仕様（標準型、カバー型、耐寒カバー型）で漏水対策が可能である。
※SやLサイズで対応できない場合は特注サイズの製作も可能。
3.橋梁伸縮装置下の排水では、ドレイナーやサブレール、集水桝の併用が可能で、様々な条件に対応できる。
2.現場に合ったサイズ（S、L）と仕様（標準型、カバー型、耐寒カバー型）で漏水対策が可能である。
※SやLサイズで対応できない場合は特注サイズの製作も可能。
3.橋梁伸縮装置下の排水では、ドレイナーやサブレール、集水桝の併用が可能で、様々な条件に対応できる。
公的評価番号等
NETIS登録番号：KK-150047-VE
製品サイズ
https://www.youtube.com/watch?v=WFnL7DXVzxA
施工事例・施工実績
工事採用実績
- 国
- 163
- 県
- 921
- 民
- 186
代表的な公共工事実績
| 発注者名 | 中日本高速道路㈱ 富士保全・サービスセンター |
|---|---|
| 工事名称 | 清見寺トンネル他4トンネル覆工補強工事 |
| 施工年度 | 2025年度 |
主な工事実績
| 発注者名 | 施工年度 | 工事名称 | 用途 |
|---|---|---|---|
| 静岡県 熱海土木事務所 | 2025年度 | 新網代トンネル | |
| 本州四国連絡高速道路㈱ | 2025年度 | 舞子トンネルCA防護コンクリート準備工 | |
| 広島県 西部建設事務所 | 2025年度 | 秋月トンネル補修工事 | |
| 北海道旅客鉄道㈱ | 2025年度 | 西16丁目BV | |
| 首都圏新都市鉄道㈱ | 2025年度 | つくばエクスプレス線 | |
| 東京都交通局 | 2025年度 | 都営新宿線 | |
| 中日本高速道路㈱ 御殿場保全・サービスセンター | 2025年度 | 御殿場管内維持修繕 | |
| 愛知県 西三河建設事務所 | 2025年度 | 小野ヶ野橋 | |
| 国土交通省 新潟国道事務所 | 2025年度 | 砂子沢橋 | |
| 新潟東港地域水道用水供給企業団 | 2025年度 | ろ過池建屋1階雨水侵入対策補修 | |
| 国土交通省 大分河川国道事務所 | 2025年度 | 江上川橋 |
施工手順
-

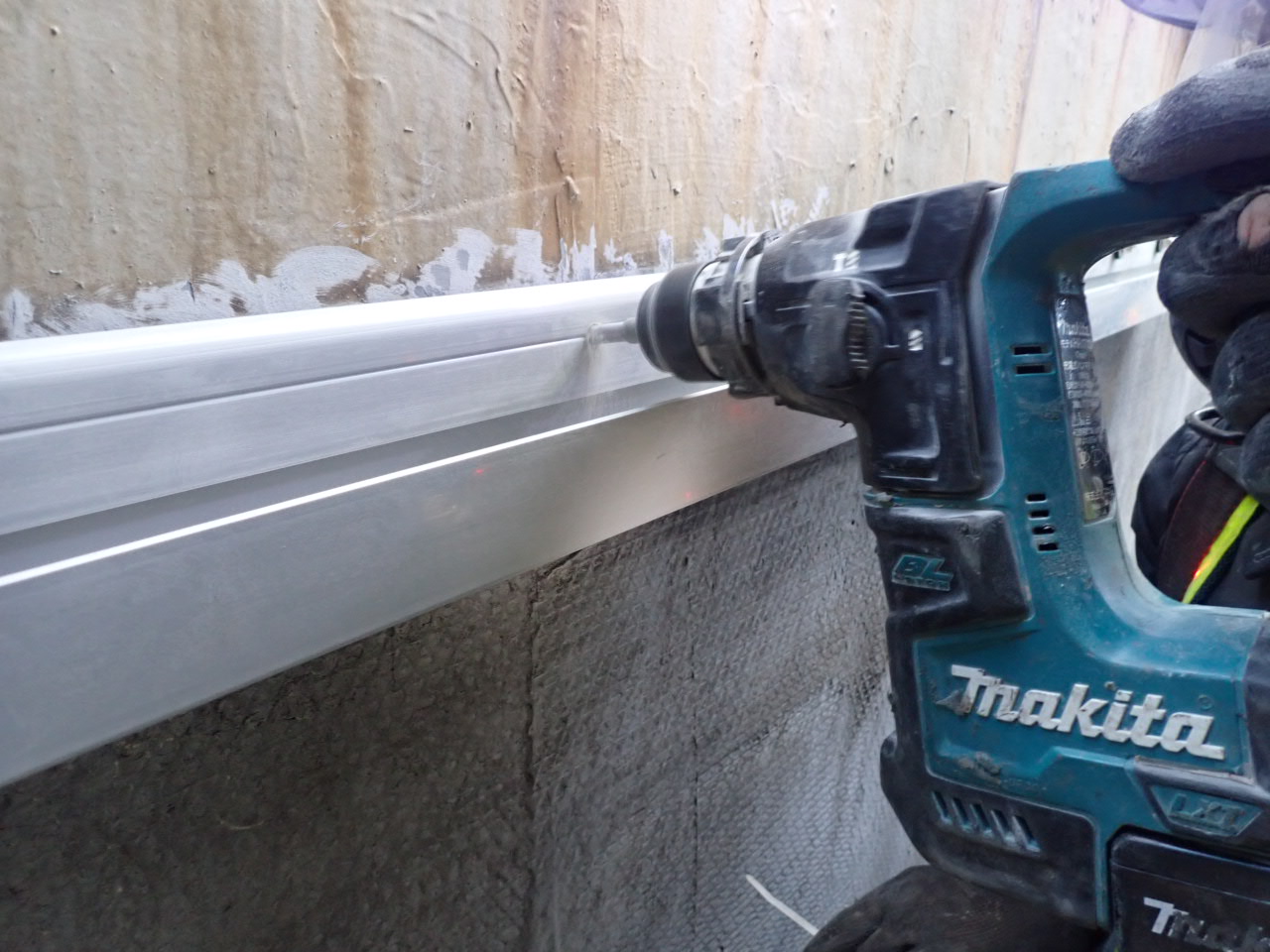

キリに削孔長目安をマーキングし、マーキング位置まで削孔する。
-

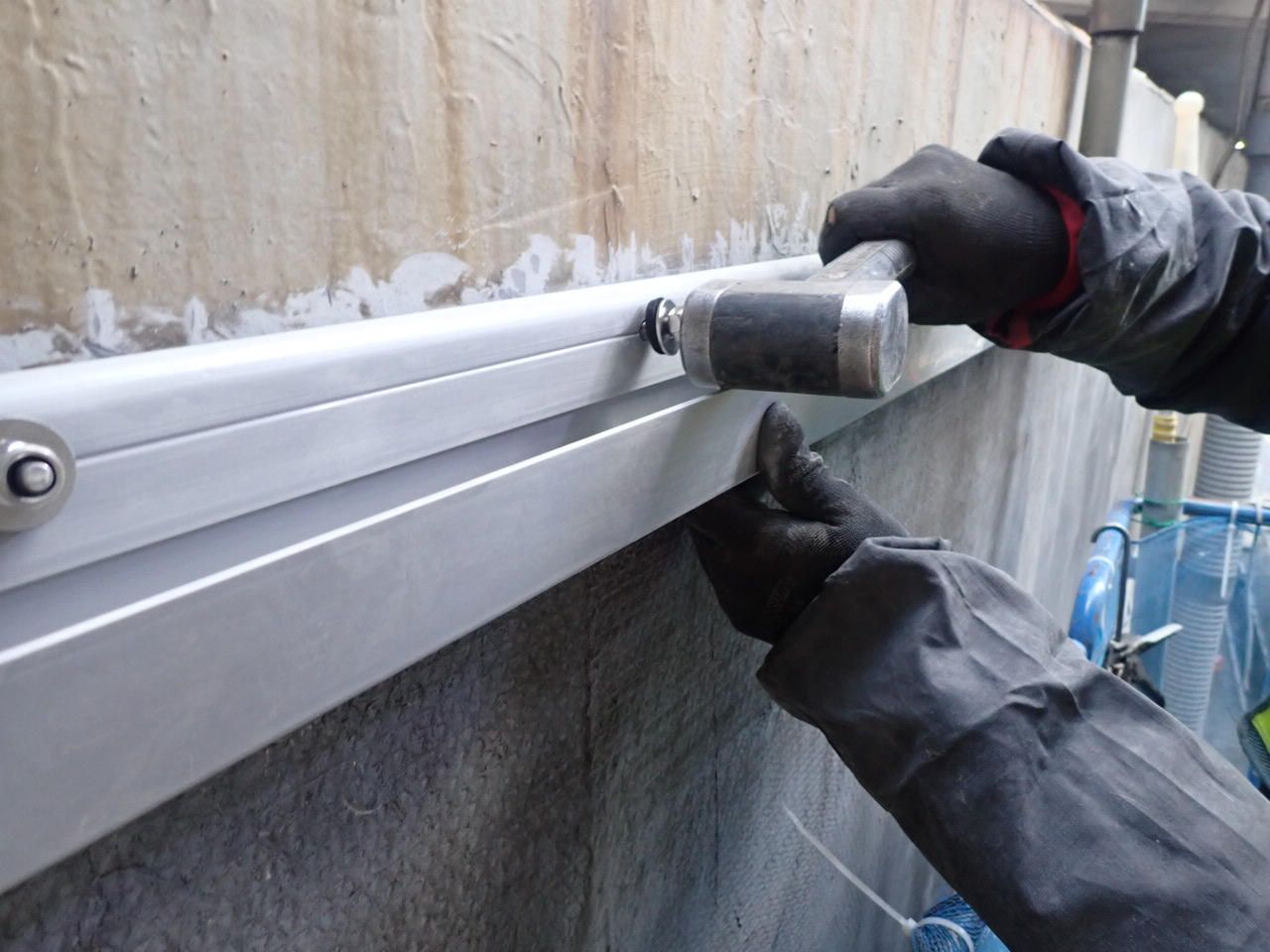

削孔した穴を清掃し、アンカーを打込む。
-

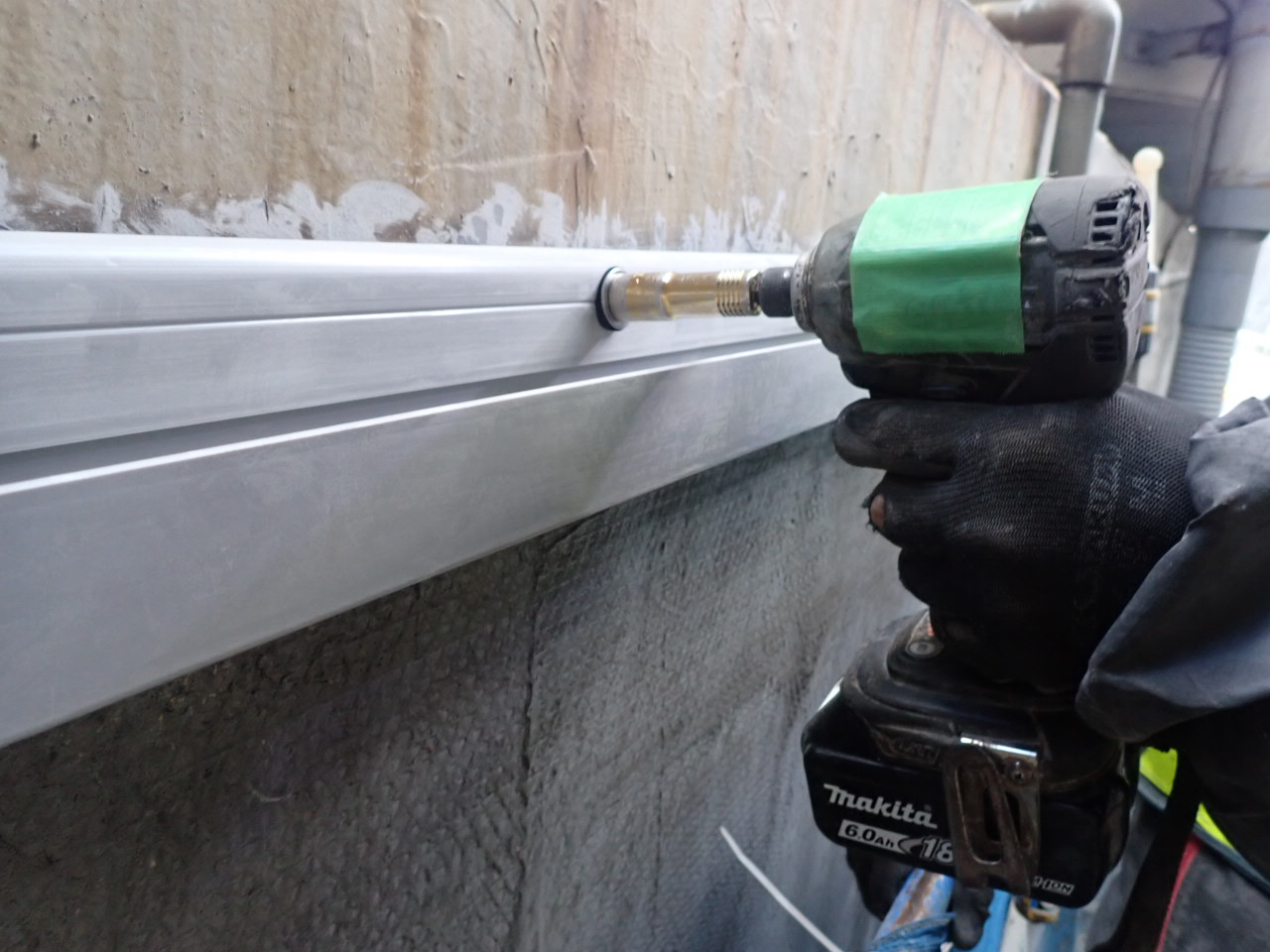

インパクトレンチでナットを締め付ける。
-

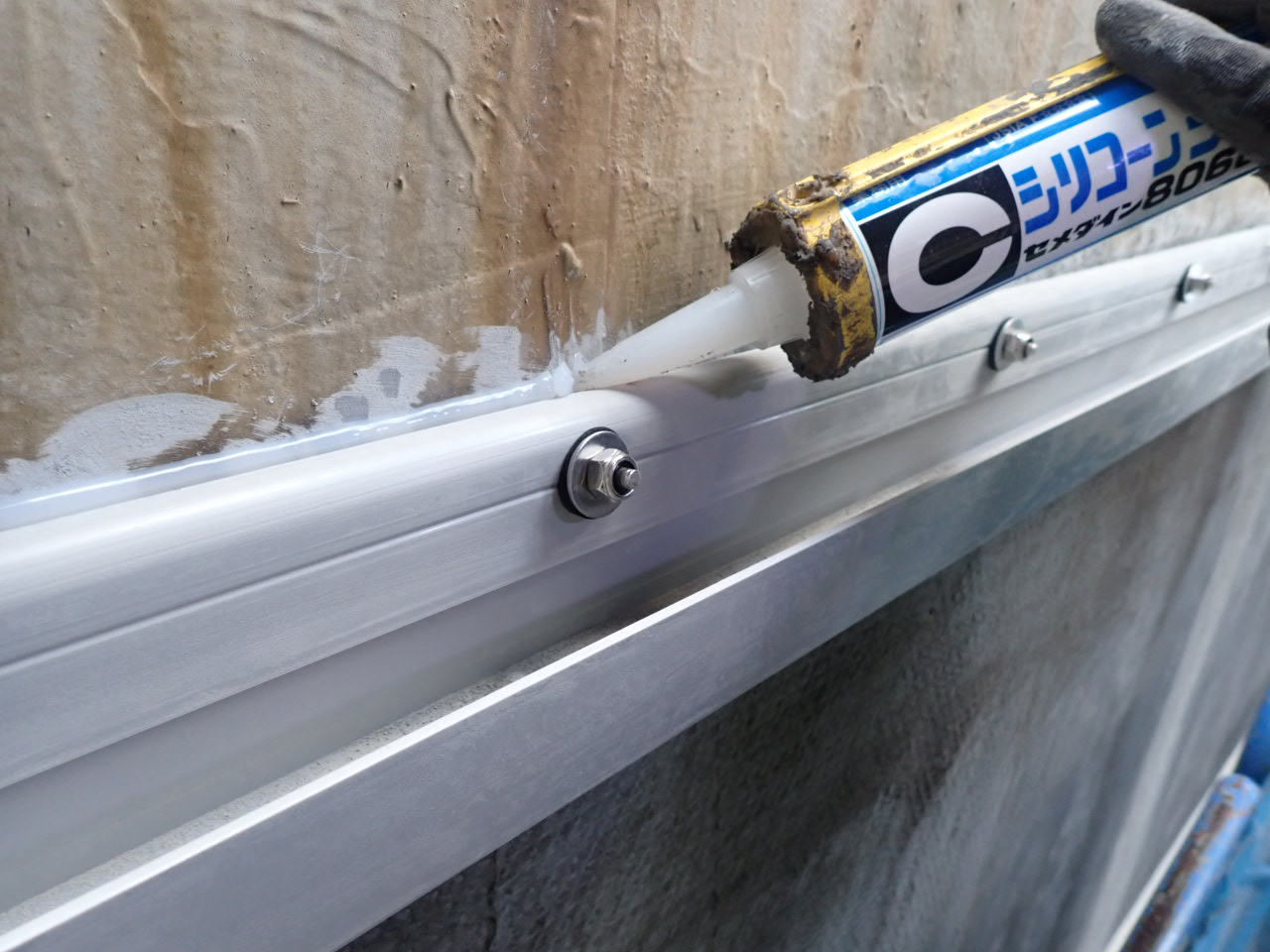

シリコンシーラントでサイド・ドレンとコンクリート接地面にシーリングをする。
