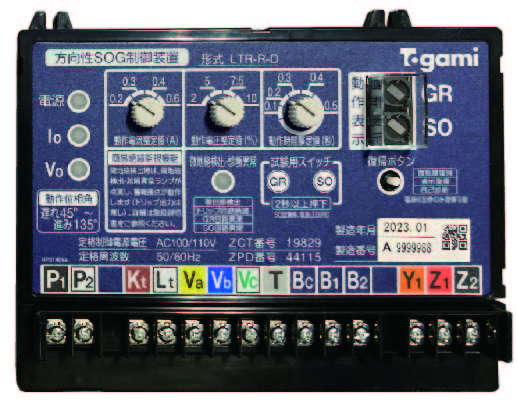

SOG制御装置

2024/07/30 更新
  • LTR-R形

概要

2024年8月より、新型SOG制御装置の発売を開始。従来のSOG制御装置と比較し、約75%のサイズへ小型化を実現。また、業界初の簡易絶縁監視機能を標準搭載。
※「簡易絶縁監視機能」とは、PASの動作領域未満の地絡電流（微地絡）を監視して、本装置の表示ランプ点滅および警報出力によりお知らせが可能。微地絡検出時に設備の点検・改修を行うことで、突発的な地絡事故を予防できる可能性がある。

続きを見る

お問い合わせ
製品概要 CAD/カタログ

特徴

① 接続端子位置に端子記号と制御線の色を表示しているため、誤結線を防止。
② 開閉器のトリップ回路およびSOG制御装置自体の検出回路を常に診断し、万一異常が発生した場合は表示灯および警報接点が作動するため、万一の時の早期対応、日常点検に活用可能。
③ 制御電源表示灯、Io表示灯（方向性のみ）、Vo表示灯（方向性のみ）、微地絡検出・自己診断異常表示灯（方向性のみ）を装備しているため、現状態が一目で判別可能。

施工手順

カタログ

LTR-R形

詳しくはこちら
