高圧気中開閉器「地中線用 VT内蔵高圧交流気中負荷開閉器」

2023/03/10 更新

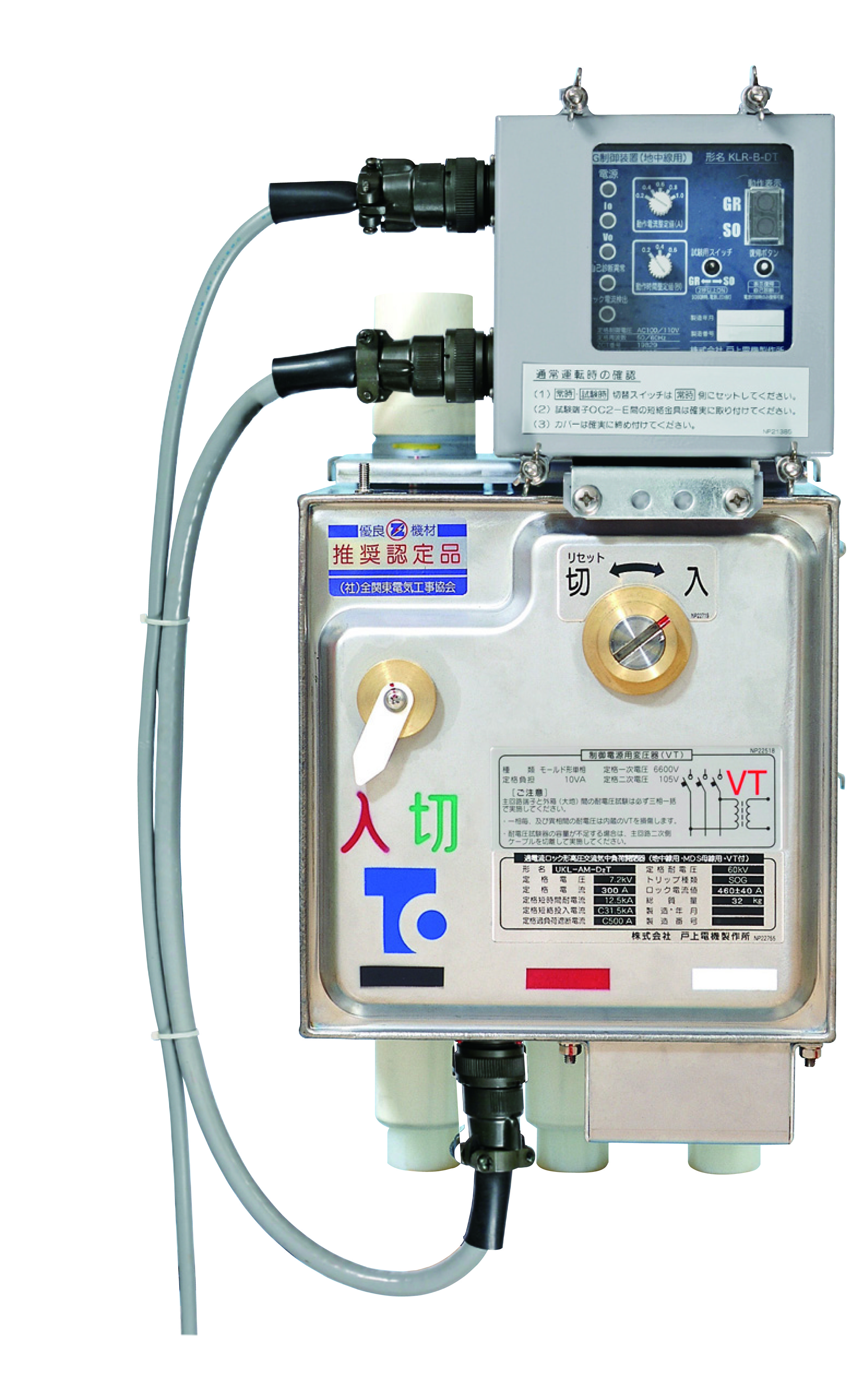

VT内蔵高圧交流気中負荷開閉器
VT内蔵高圧交流気中負荷開閉器

概要

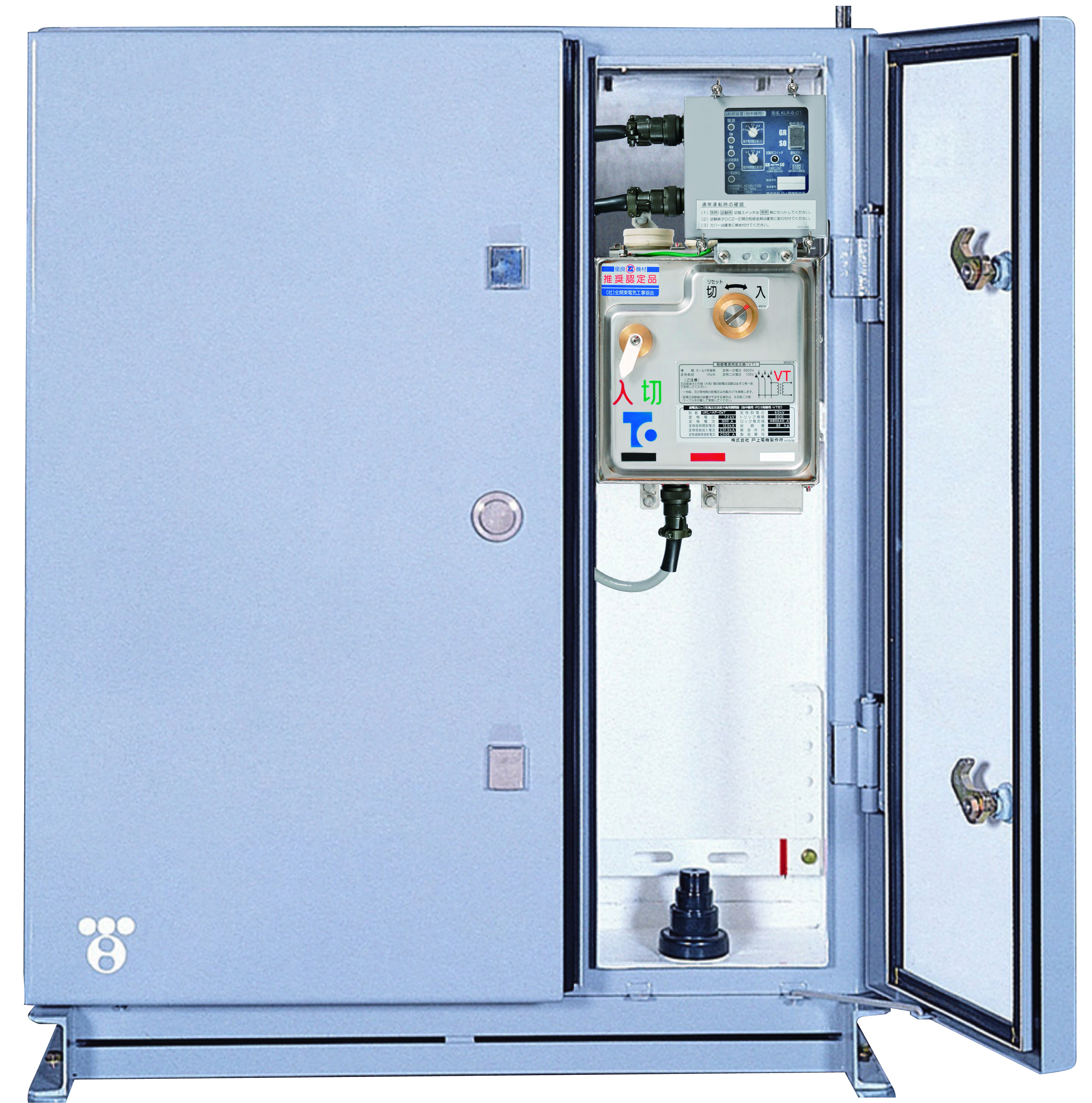

地中引込みの自家用施設における保守の容易化、配電線への波及事故防止のため、電力様高圧キャビネットの第3回路(お客様側)に取り付ける開閉器として最適。VT(制御電源用変圧器)を内蔵し制御電源が確保されているため、制御電源確保の工事が不要である。方向性SOG機能により電源側の地絡事故による不必要動作を防止する。SOG制御装置に自己診断機能を装備しており、万一異常があれば自己診断異常表示灯が点灯する。

続きを見る

お問い合わせ

お気に入りに登録

製品概要 CAD/カタログ

特徴

①適用ケーブルサイズは、PDS母線対応品はCVTケーブル150㎟まで、モールド母線対応品はCVケーブル60㎟まで・CVTケーブル150㎟まで使用可能
②既設のピラージスコンやモールドジスコンと取替えて設置可能
③警報接点はGR、SO、自己診断の3種独立で引出している
④動作表示器付で事故動作をGRとSO動作に分けて表示するため事故種別が一目で判断可能

施工手順

カタログ

カタログPDF

詳しくはこちら
