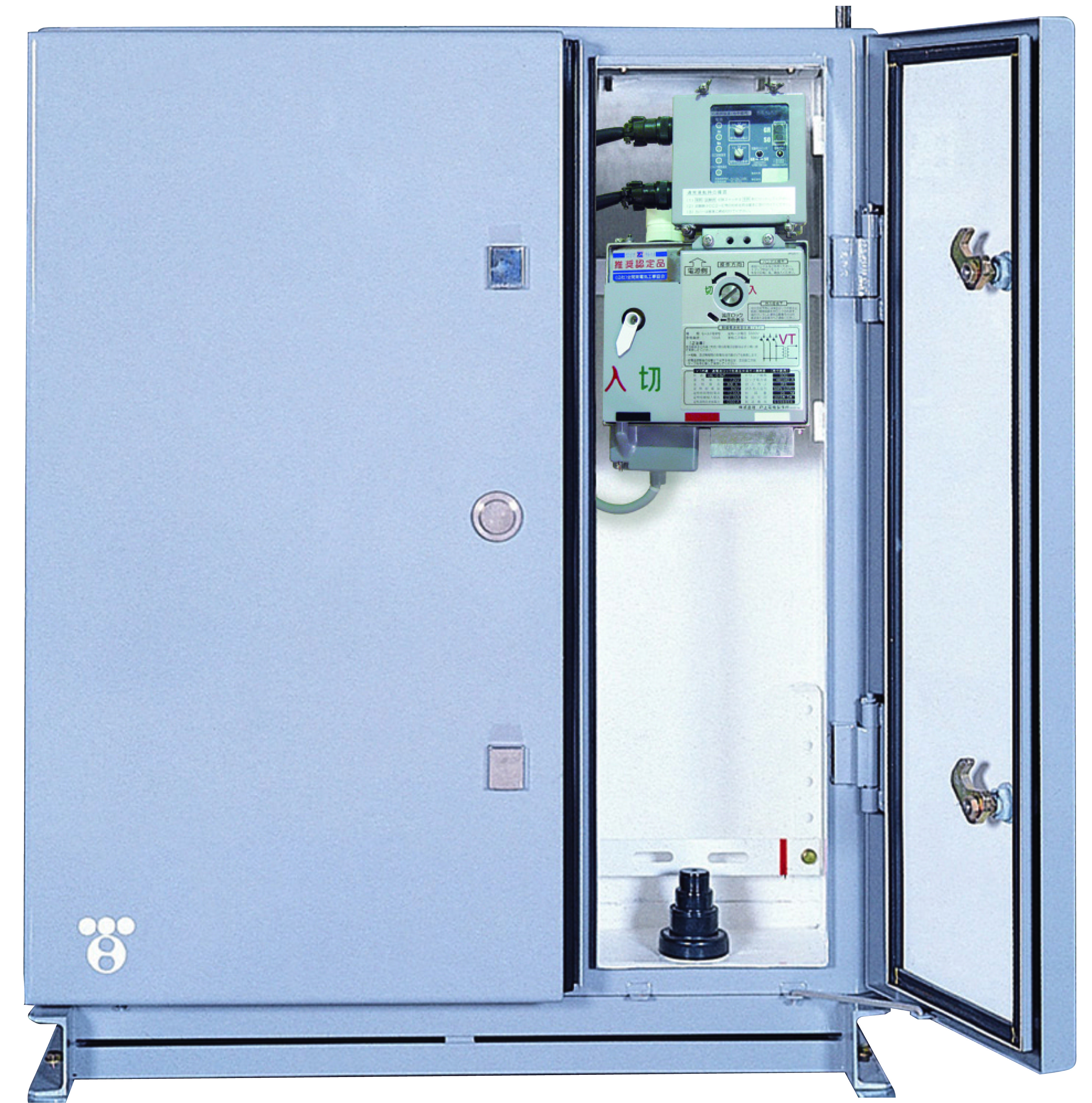

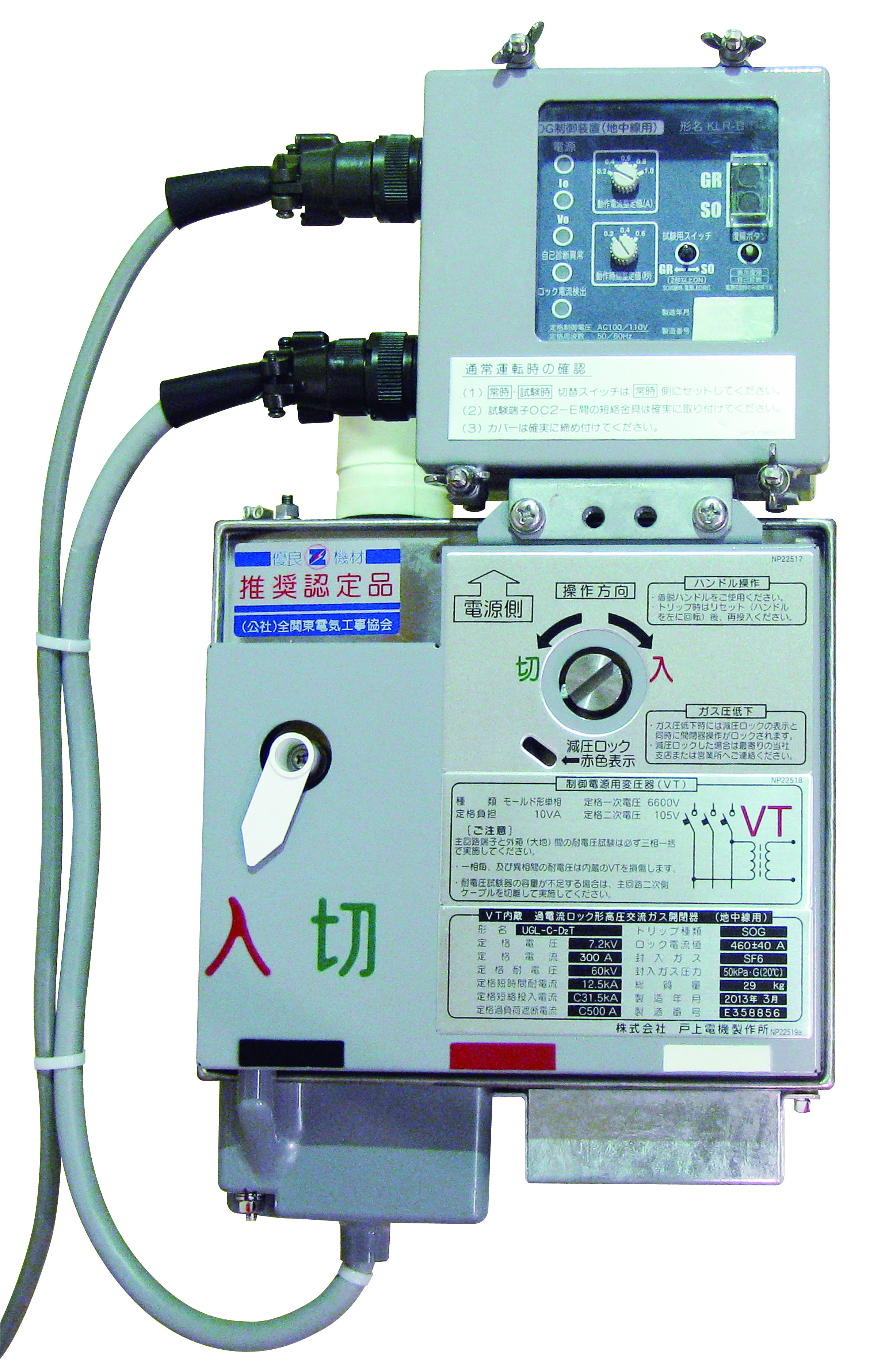

高圧ガス開閉器「地中線用 VT内蔵高圧交流ガス負荷開閉器」

2023/03/10 更新
  • VT内蔵高圧交流ガス負荷開閉器
  • VT内蔵高圧交流ガス負荷開閉器

概要

地中引込みの自家用施設における保守の容易化、配電線への波及事故防止のため、電力様高圧キャビネットの第3回路(お客様側)に取り付ける開閉器として最適。VT(制御電源用変圧器)を内蔵し制御電源が確保されているため、制御電源確保の工事が不要。動作表示器付で事故動作をGRとSO動作に分けて表示するため事故種別が一目で判断可能。警報接点をGR、SO、自己診断、減圧ロックの4種独立で引出す。

続きを見る

お問い合わせ
製品概要 CAD/カタログ

特徴

①ガス圧センサを内蔵しているため、封入ガス圧が規定値以下に低下した場合に減圧ロック装置が動作し、開閉器のその時の状態（入または切）をそのままロックし、事故を防止
②SOG制御装置に自己診断機能を装備しており、万一異常があれば自己診断異常表示灯が点灯
③主回路の適用ケーブルサイズは、CVケーブル60㎟まで、CVTケーブル150㎟まで使用可能。さらに既設のモールドジスコンと取替えて設置可能

施工手順

カタログ

カタログPDF

詳しくはこちら
