自立型高圧交流気中負荷開閉器

2023/01/19 更新
  • 自立型高圧交流気中負荷開閉器

概要

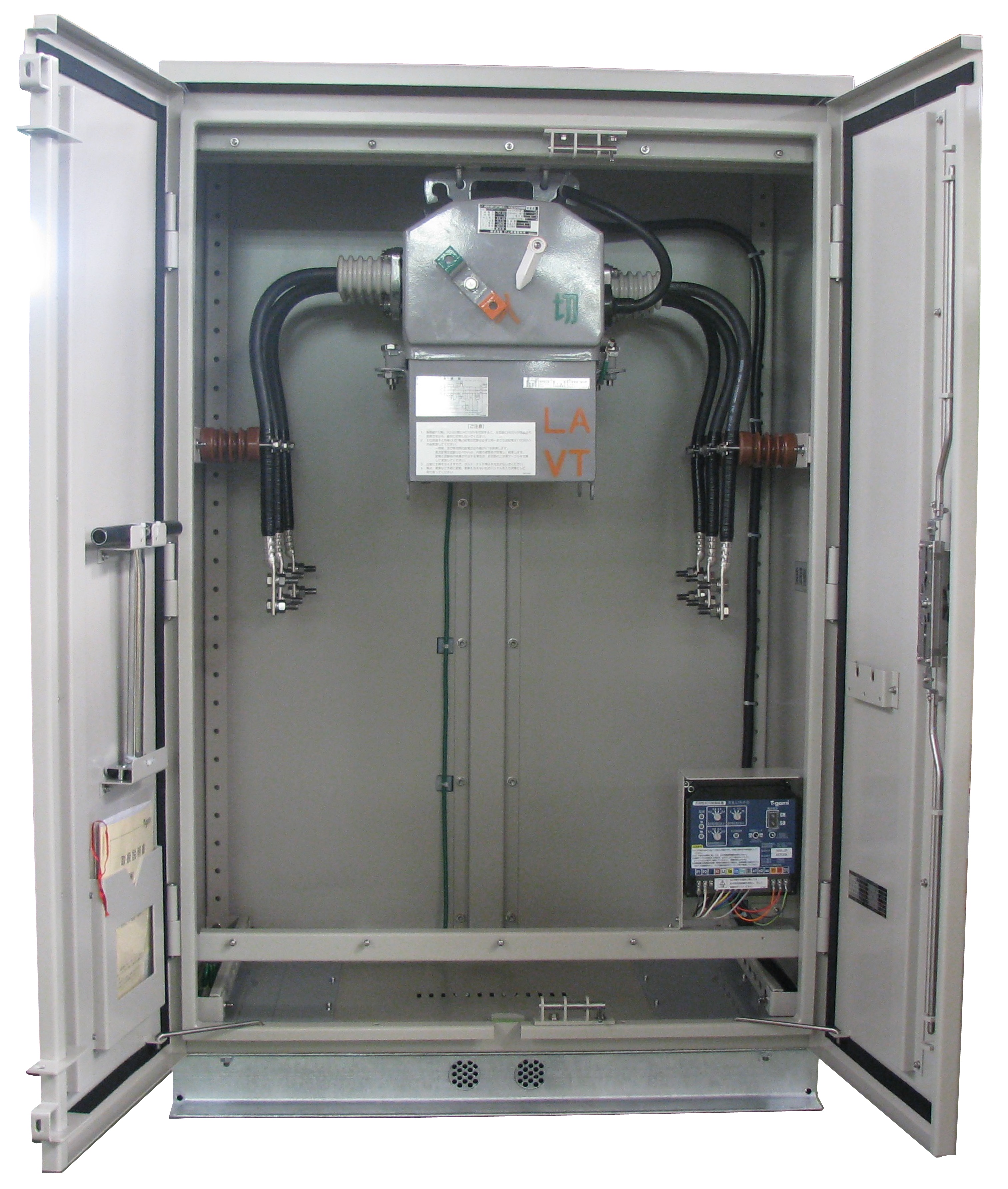

気中開閉器（KLT形200A～400A）を屋外防雨形キャビネットに収納し、省スペース、環境調和形としてコンパクトにデザインした屋外地上設置型の自立盤。設置場所が地中化エリアで電柱が建てられない所や、GR付開閉器が未設置の場所に適している。用途に合わせて、絶縁監視機能付方向性SOG制御装置との組み合わせやVCT収納スペース付キャビネットも製作している。

続きを見る

お問い合わせ
製品概要 CAD/カタログ

特徴

①地中化区域の責任分界点用地絡遮断装置として最適
②外箱は2.3㎜の鋼板（ご要望によりステンレスも製作）を使用
③塗装色は設置環境により指定可能（標準色：5Y7/1、5分ツヤ）(黒系統の色の選択不可)
④主回路ケーブルには圧縮端子を装着しているため接続作業が容易に可能
⑤キャビネット内の前面には危険防止のため保護カバーを設置
⑤開閉器の操作は着脱式のハンドルで簡単に操作可能

施工手順

カタログ

カタログPDF

詳しくはこちら

会社情報

会社名
（株）戸上電機製作所
TEL
0120-25-7867
