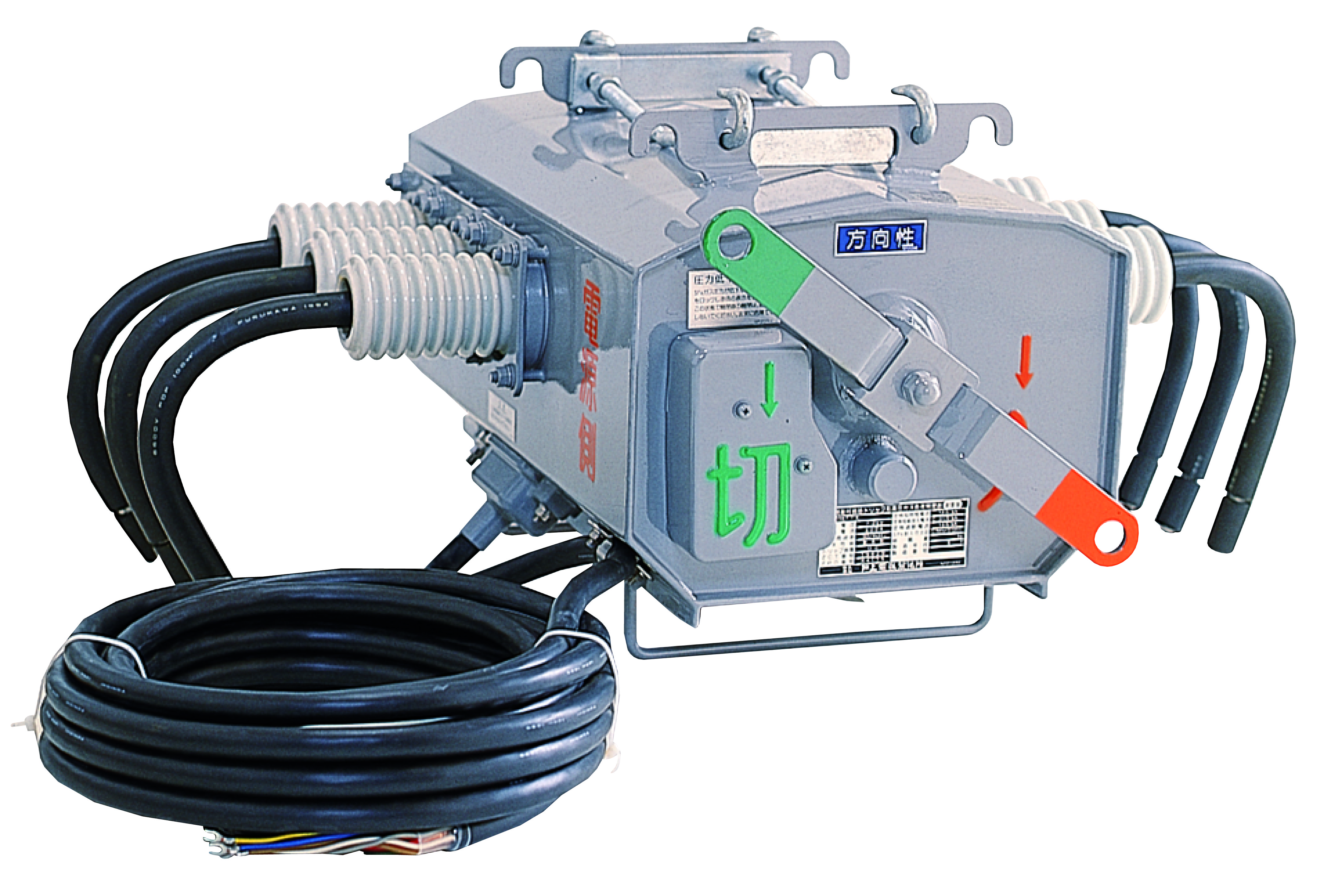

高圧ガス遮断器「遮断機能付地絡トリップ形高圧ガス負荷開閉器」

概要

過電流ロック形高圧負荷開閉器は､過電流（短絡）事故の場合は電力会社の配電用遮断器を一度遮断させ無電圧の状態で開放するが､遮断機能付地絡トリップ形高圧ガス負荷開閉器は､地絡、過負荷、短絡事故の全てを検出し､事故点を切離すため､波及事故を完全に防止できる｡また、ヒューズを使用していないため、ヒューズ交換の手間も省ける。工場構内変電所のトランス保護や駅構内など、さまざまな施設で活躍している。

続きを見る

特徴

①消弧性能および絶縁性能が抜群に優れているSF6ガスを消弧媒体とし､独自の消弧方式により、より安定した高遮断能力を有し、小形・軽量化を実現
②ケースは耐久性および耐候性に優れているステンレス製を採用
③操作機構はハンドル操作力に影響されない完全トグル蓄力機構により｢入｣｢切｣操作が確実
④雷撃などにより万一開閉器内部で短絡しても､放圧装置の作用により周囲に被害を与えない安全設計
