アルミ箔エコキューオン

概要

アルミ微細多孔箔を用いた吸音パネル

新規性

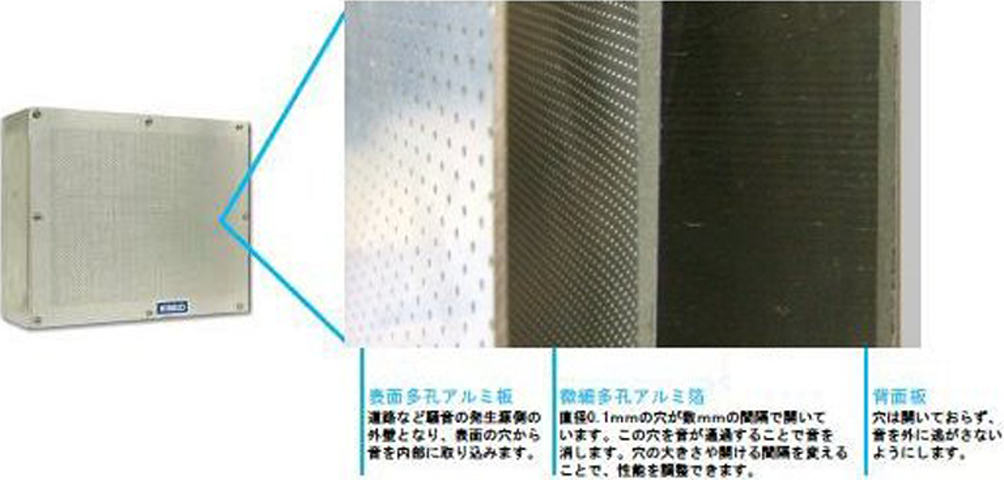

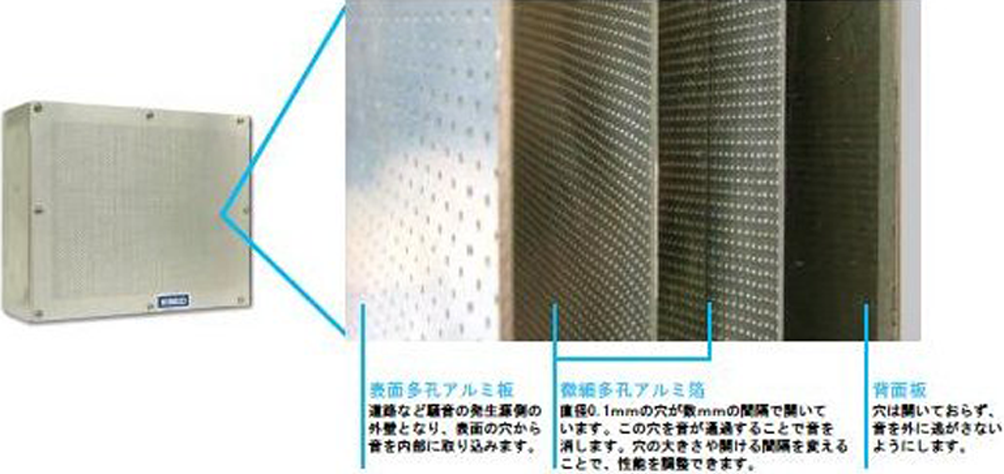

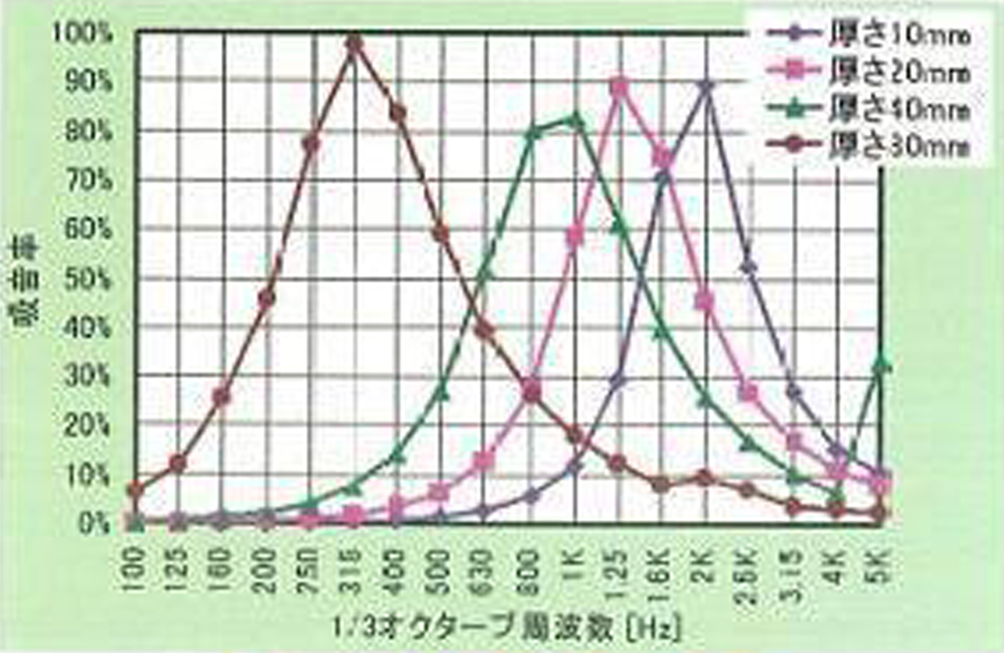

一般的に遮音壁は、騒音が直線的に拡散するのを阻止する「遮音部分」と、その内側に設けられ、直進する騒音の吸収や、壁または車体で反射された音が拡散するのを防止する"吸音部分"から構成されている。アルミ箔エコキューオンは、「吸音部分」に従来から多く使用されている繊維系吸音材ではなく、0.1mm程度の直径の孔を無数に空けた、厚さ0.1mmのアルミ箔（微細多孔アルミ箔）と、遮音用のアルミ板との間に適度な空気層を確保した構造（3層式、2層式）を採用しており、アルミ箔の枚数、孔径、開口率、及び空気層の厚みを変えることができる。

期待される効果

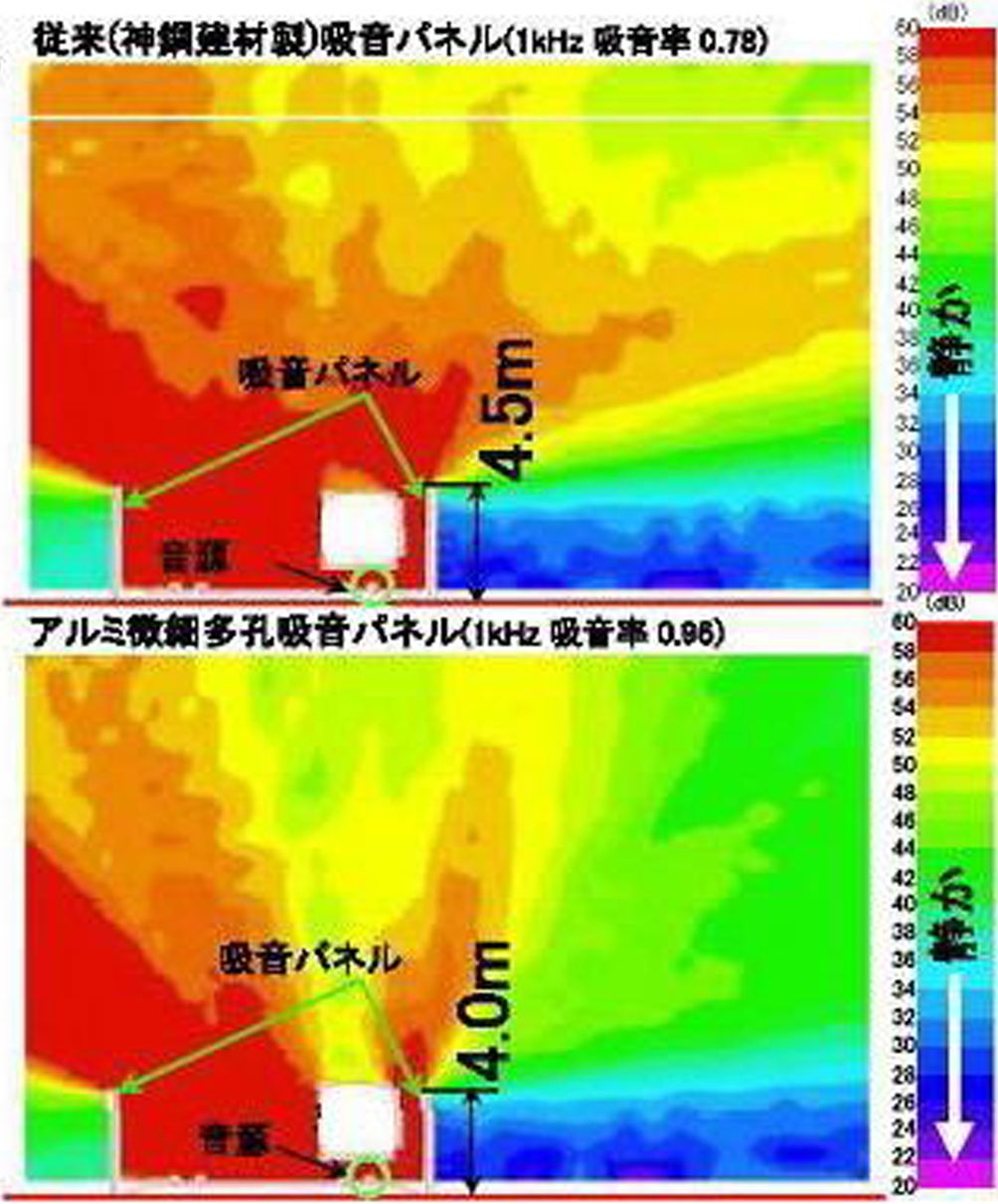

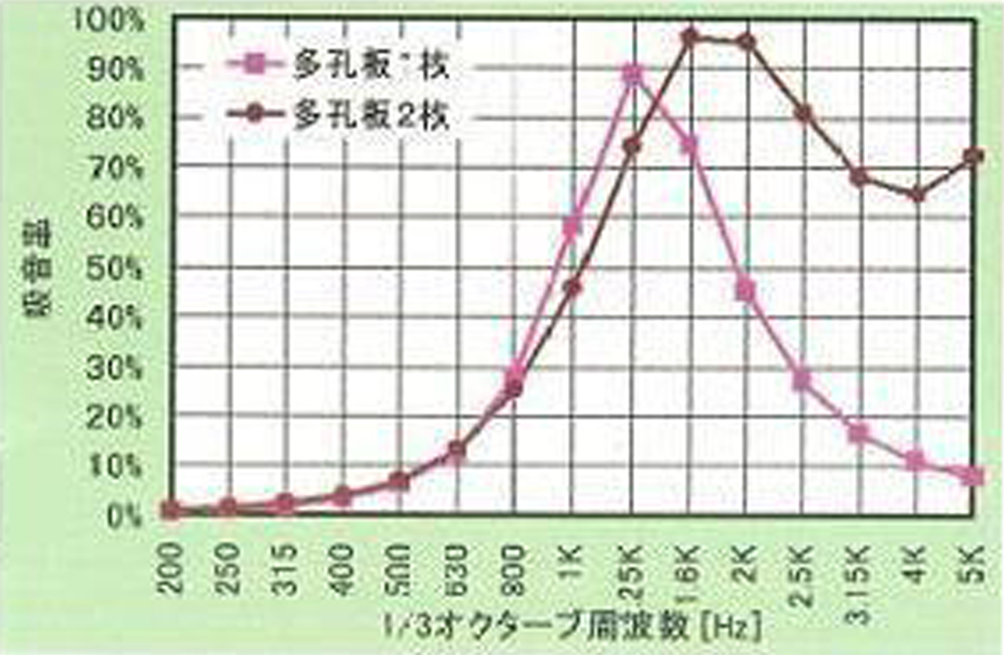

・500Hz以上の周波数域で吸音率の低下がなく、幅広い周波数域で高い吸音性能を発揮する。
・吸音材にアルミを用いているため、素材の特性から耐食耐水性に優れ、安定した吸音性能を維持できる。
・吸音材にアルミを使用しており、リサイクル性に優れている。また、解体時に繊維が飛散する恐れがなくなる。

適用条件

① 自然条件
・雨天時、強風時、降雪時及び積雪時は施工できない。
② 現場条件
・施工スペースとして、1スパン（4m）施工当り、占用幅員5m×長さ20m=面積100m2が必要。
・資材置き場スペースとして、100m施工の場合、縦13.9m×横13m=面積180.7m2が必要。
③ 技術提供可能地域
・日本全国技術提供可能。
④ 関係法令等
・特に制約される関係法令はない。
