bDパイル
2022/12/19 更新-
bDパイル
-
バックホー施工・建物基礎工事
NETIS登録番号：KK-150067-A（旧登録）
概要

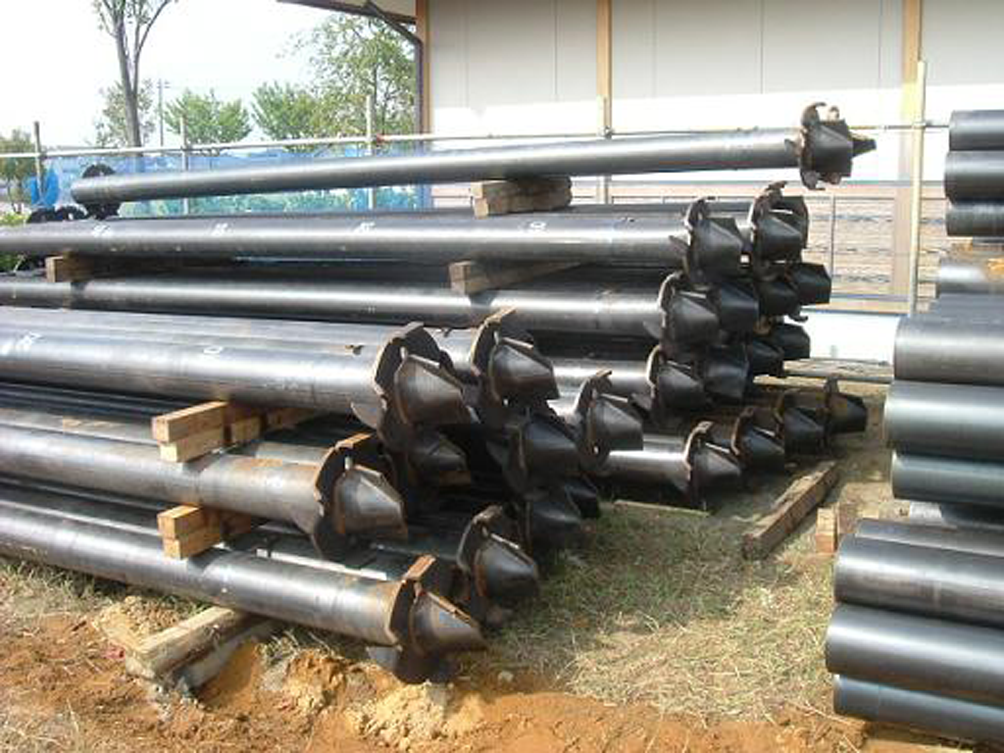

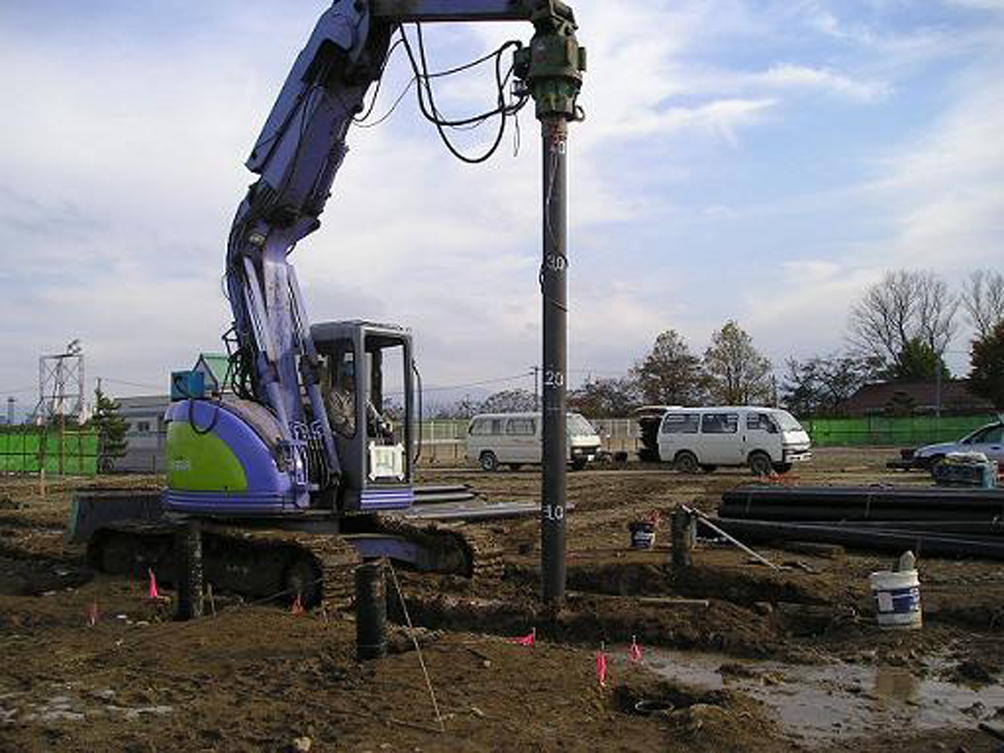

バックホウに油圧オーガモーターを取り付け<鋼管杭を地中に回転埋設する技術
新規性
・従来技術の中堀工法は大型重機を使用していた。新技術はバックホウに 油圧回転オーガモータを取り付け、回転力を鋼管杭へ伝える動力伝達装置として ヘクサチャックを 開発し 大型重機を不要とした。
期待される効果
・重機搬入時に分解組立が不要で バックホーは、汎用機であるため 低コストとなる。
・不整地や斜面でも安定性があるため施工できる。
・ 施工機で直接鋼管を吊り込みむので 広いヤードも必要としない。。
・施工中に 支持層が 予想より深くても、継杭は溶接して繋ぐ。鋼管は JIS規格鋼管の汎用品であり即日調達可能で、施工継続可能となる。
・不整地や斜面でも安定性があるため施工できる。
・ 施工機で直接鋼管を吊り込みむので 広いヤードも必要としない。。
・施工中に 支持層が 予想より深くても、継杭は溶接して繋ぐ。鋼管は JIS規格鋼管の汎用品であり即日調達可能で、施工継続可能となる。
適用条件
① 自然条件
・大雨時は施工不可 溶接作業あるので感電の恐れあるためである。
② 現場条件
・普及品バックホウ0.75車幅2.32m車長3.32mを考慮して 最小作業スペースは3m×長さ6m＝18m2仮置きスペース3m×6m＝18m2で良い。
③ 技術提供可能地域
・日本全国 技術提供可能。
④ 関係法令等
・建築基準法
・宅地造成等規制法
・大雨時は施工不可 溶接作業あるので感電の恐れあるためである。
② 現場条件
・普及品バックホウ0.75車幅2.32m車長3.32mを考慮して 最小作業スペースは3m×長さ6m＝18m2仮置きスペース3m×6m＝18m2で良い。
③ 技術提供可能地域
・日本全国 技術提供可能。
④ 関係法令等
・建築基準法
・宅地造成等規制法
使用する機械・工具
- バックホウ
- 油圧オーガモーター
