小径NSエコパイル工法
2024/08/28 更新-

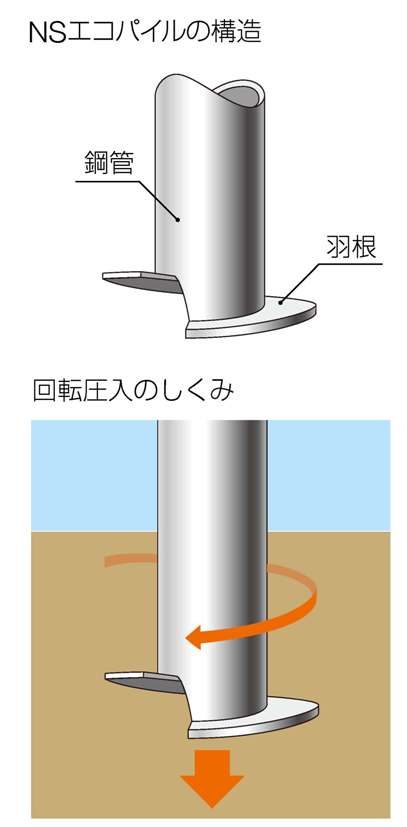

概要図
-

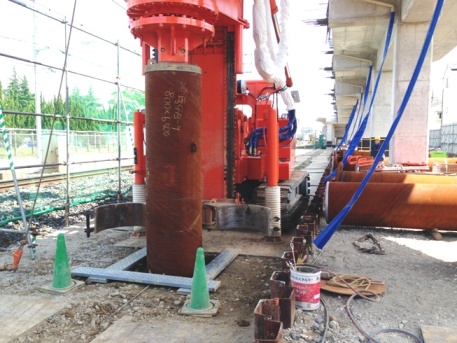

杭径φ800mm施工状況
NETIS登録番号：TH-110020-VE（旧登録）
概要
高さ制限や狭隘地への対応が容易な無排土・回転杭工法。
新規性
・中掘り鋼管杭工法は残土が発生するが、本技術は建設発生土が一切出さないように施工できるようにした。
・中掘り鋼管杭工法は高さ制限がある箇所では施工できないが、本技術は小型杭打機で施工できるため、道路桁下のような高さ制限ある箇所や狭隘な場所でも施工可能である。
・中掘り鋼管杭工法は高さ制限がある箇所では施工できないが、本技術は小型杭打機で施工できるため、道路桁下のような高さ制限ある箇所や狭隘な場所でも施工可能である。
期待される効果（詳細）
・道路桁下での耐震補強工事や狭隘地での歩道橋基礎工事に適用した場合、杭施工をするための仮設工事を最小限にできる。
・仮設工事や交通規制を最小限で済ますことで、工期を短縮することができる。
・仮設工事や交通規制を最小限で済ますことで、工期を短縮することができる。
適用条件
① 自然条件
・自然条件に関しては、溶接作業がある場合、土木共通仕様書等で設定された風雨や温度の条件により作業可否を判断する。クレーン作業がある場合は、クレーン則等の関係法令に設定された風速等の条件により作業可否を判断する。
・被圧地下水や伏流水がある場所でも対応可能。
② 現場条件
・最低高さ3.5mの上空スペースが必要。
・最小面積50m2の作業スペースが必要。
③ 提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
・自然条件に関しては、溶接作業がある場合、土木共通仕様書等で設定された風雨や温度の条件により作業可否を判断する。クレーン作業がある場合は、クレーン則等の関係法令に設定された風速等の条件により作業可否を判断する。
・被圧地下水や伏流水がある場所でも対応可能。
② 現場条件
・最低高さ3.5mの上空スペースが必要。
・最小面積50m2の作業スペースが必要。
③ 提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
施工事例・施工実績
工事採用実績
- 国
- 130件
- 公
- 1240件
- 他
- 6530件
