SGねじ無しカップリングシステム
2024/08/30 更新-

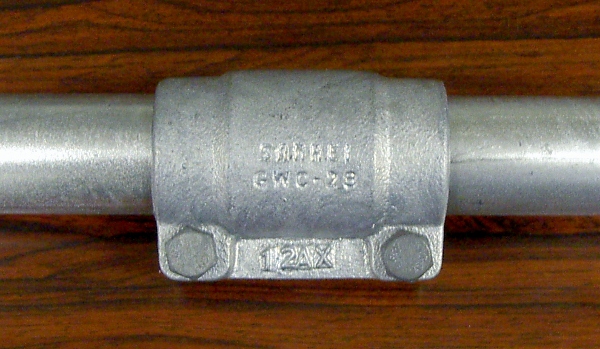

SGねじなしカップリングシステム
-

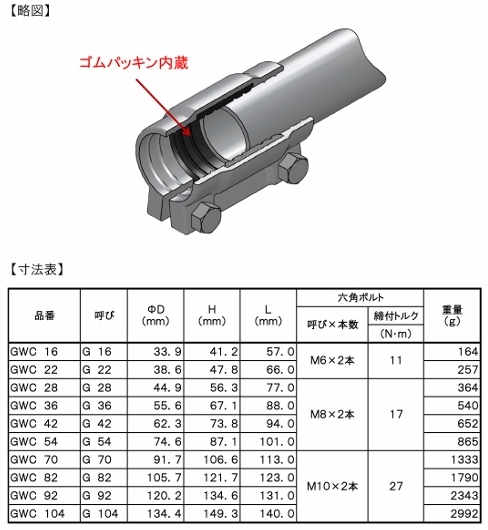

略図及び寸法表
NETIS登録番号：CB-120039-VE（旧登録）
概要
SGめっきとは、鉛レスの溶融亜鉛めっきをベースに、アルミニウム5%、マグネシウム1%を配合した合金めっきである。これにより一般的な溶融亜鉛めっきと比較して、耐蝕性は3倍ありながら、めっき膜厚は薄くできるとともに約2倍の硬度を得ることができる。
SGめっきと相性の良い大和鋼管工業（株）の電線管とSGめっきねじ無しカップリングをセットで施工することにより、パイプラインの長寿命化を図る。
新規性
・現場ねじ加工作業が無くなり、接合精度にバラつきが無く精度が保てる。
・現場ねじ加工が出来る熟練配管工の確保が難しくなっているが、この工法は単純工でも安定した接合が出来る。
・防水ゴムパッキン内蔵型で安定した防水性が保てる。
・接合強度はパイプ外周を均一に締付ける形状であるので、2500N以上の引張強度があり、耐震性に優れている。
・現場ねじ加工が出来る熟練配管工の確保が難しくなっているが、この工法は単純工でも安定した接合が出来る。
・防水ゴムパッキン内蔵型で安定した防水性が保てる。
・接合強度はパイプ外周を均一に締付ける形状であるので、2500N以上の引張強度があり、耐震性に優れている。
期待される効果（詳細）
・余りねじ部の発錆が無くなり、配管全体の長寿命化が確保出来る。
・現場ねじ加工が不要となり、工期短縮が図れる。
・現場ねじ加工が不要となり、工期短縮が図れる。
適用条件
① 自然条件
・特に制限なし
② 現場条件
・トンネル内電線管、屋外(地上)仕様ケーブル保護管
③ 技術提供可能地域
・特に制限なし
④ 関係法令等
・特になし
・特に制限なし
② 現場条件
・トンネル内電線管、屋外(地上)仕様ケーブル保護管
③ 技術提供可能地域
・特に制限なし
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 5件
