ダブルディフェンスジョイント工法
2025/03/27 更新-

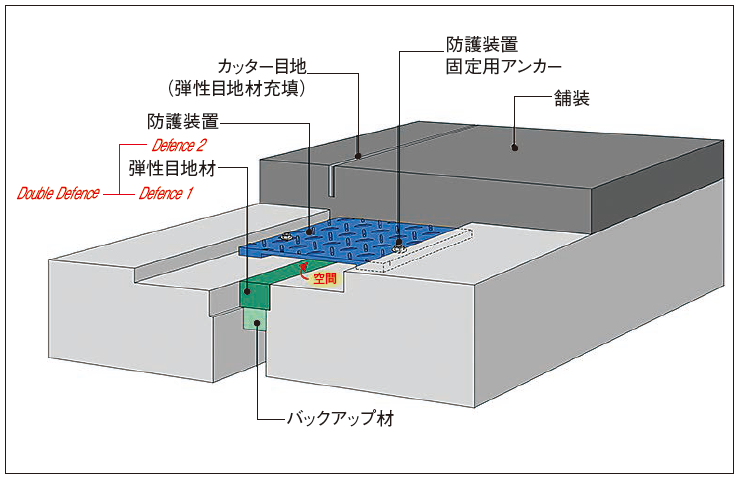

施工構造図
-

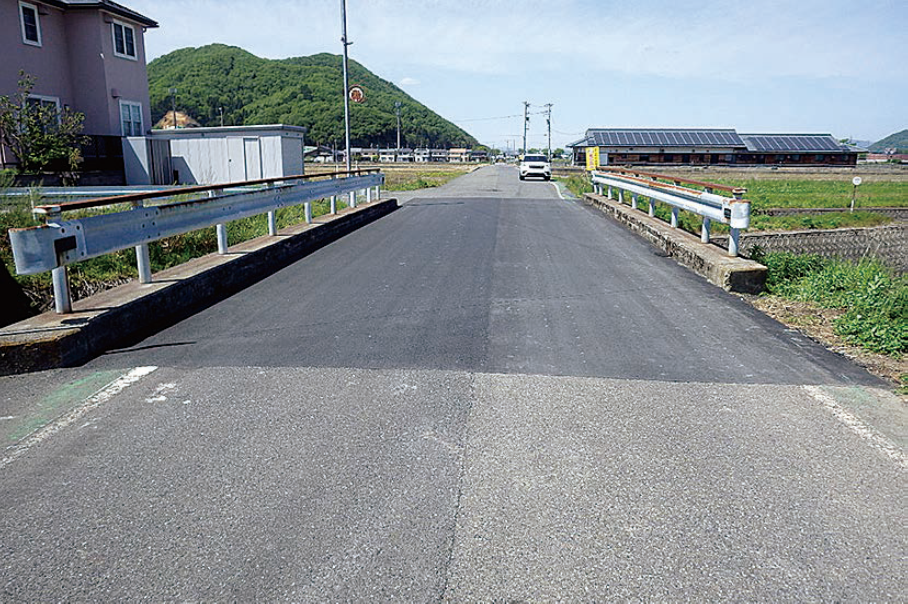

施工後
NETIS登録番号：KK-220006-A
概要
小規模橋梁遊間部の止水機能の耐久性向上を目的とした弾性目地防護型伸縮装置。
従来技術
埋設型伸縮装置
新規性
遊間部の防水機能の耐久性向上を図るため、空間を設けた防護板を設置することにより防水部分に輪荷重がかからない構造とした
期待される効果
・SUS防護板で被覆するため弾性目地材充填後の養生は不要であり、早期の交通開放が可能となり周辺環境への影響が抑制される。
・特別な熟練工依存度は低く普通作業員で施工可能であり、熔解釜や材料を載せるための大型車の搬入が不要で省スペースとなり施工性向上により経済性も向上できる。
・特別な熟練工依存度は低く普通作業員で施工可能であり、熔解釜や材料を載せるための大型車の搬入が不要で省スペースとなり施工性向上により経済性も向上できる。
適用条件
伸縮量20mm 以内
最大遊間60mm 以下
橋長 鋼橋15ｍ以下、RC 橋・PC 橋20ｍ以下の小規模橋梁
最大遊間60mm 以下
橋長 鋼橋15ｍ以下、RC 橋・PC 橋20ｍ以下の小規模橋梁
活用効果
- 経済性
- 向上
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 同程度
- 安全性
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 20件
- 民
- 0件
