S・RXリーダーレス工法

2024/08/30 更新

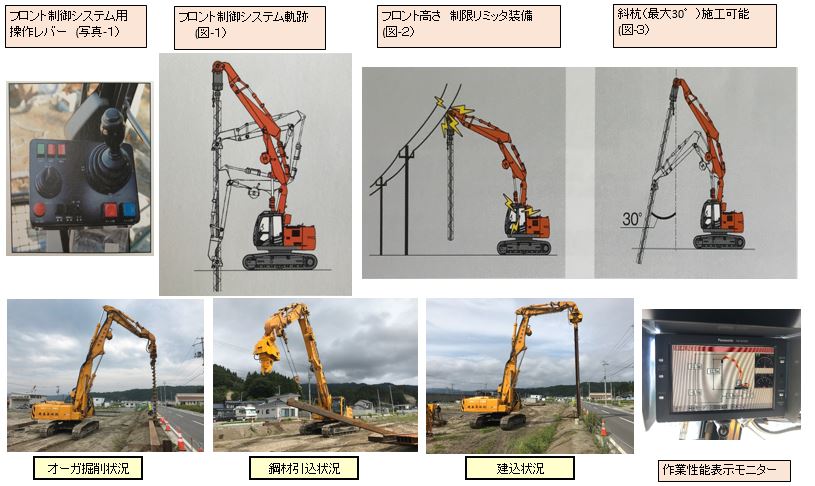

機械性能および作業状況

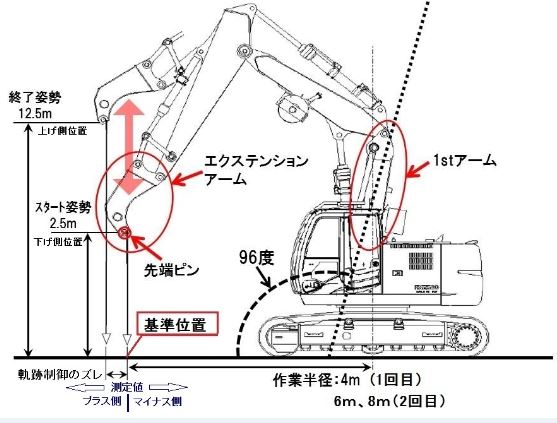

試験概略図

NETIS登録番号：TH-190001-VE

概要

・油圧式リーダーレス型基礎機械で施工するダウンザホールハンマ工・アースオーガ工で、小型移動式クレーンを新たに装備したことにより材料の吊り上げを可能にして、掘削・建込みの一連の作業が1台で出来るようにした。また、操作レバー(写真1)1本でアーム先端を鉛直に移動できるような垂直軌跡制御(図1)を可能とした。

続きを見る

お問い合わせ

製品概要施工事例・実績

新規性

・小型移動式クレーンをエクステンションアーム先端部に装備し、操作は油圧式リーダーレス型基礎機械運手席で出来るようにした。
・リーダーレス式は、垂直性を保つ事が困難であるが、これを解消するためにフロント軌跡制御システムを採用し運転席に専用の操作レバーを装備した。
・油圧式リーダーレス型基礎機械運転席に作業表示モニターを装備した。
・アーム高さ制限リミッタ、斜杭打設機能を搭載した。

期待される効果

・小型移動式クレーンを装備したことにより、材料の吊り込みを可能とし掘削・建込みの一連の作業が油圧式リーダーレス型基礎機械1台で施工可能になり危険性が減少し安全性の向上に繋がった。
・リーダーレス式により、アーム部が前後に柔軟な姿勢がとれるので高さの制限がある現場や狭所の現場でも作業を可能とした。
・フロント軌跡制御システムを採用したことにより、運転席にある専用の操作レバー1本でアーム先端を鉛直に移動でき杭打ち作業が簡単にできるようにした。
・作業状況表示モニタを採用したことにより、作業半径・アーム高さ・深度の表示や高さ制限・深さ制限・斜杭角度の設定を行うことができるようにした。
・施工能率向上と仮設運搬費の減により経済性が向上した。
・施工能率向上及び組立分解不要による工程の短縮ができる。

適用条件

①自然条件
・特になし。
②現場条件
・作業ヤードは、油圧式リーダーレス型基礎機械設置幅が5.0m程度、長さが6.0m程度必要である。
・作業半径は、油圧式リーダーレス型基礎機械型式RX2300で6.0m、RX3300で8.0m程度必要である。
・作業高さ制限は、油圧式リーダーレス型基礎機械型式RX2300は6.0m以上の高さが必要である。
油圧式リーダーレス型基礎機械型式RX3300では8.0m以上の高さが必要である。
③技術提供可能地域
・技術提供可能地域については制限なし。
④関係法令等
・労働安全衛生法クレーン等安全規則
