大型引戸「ユニットラインGA1型」
2019/05/23 更新-

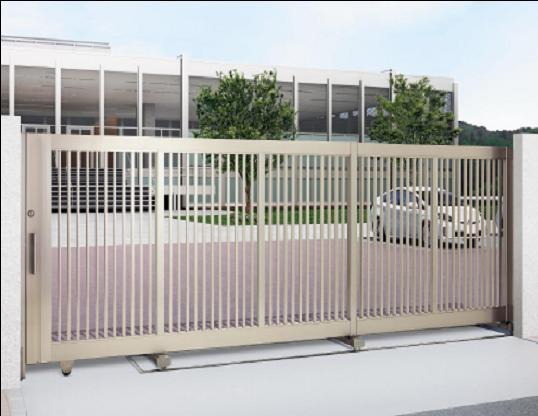

ユニットラインGA1型 姿図
NETIS登録番号：SK-120012-A（旧登録）
概要
安全、操作、耐久性に配慮したアルミ製の大型引戸の技術
新規性
・材質をアルミとした。
・ハンドルレバーと連動したブレーキ装置、ラッチ錠を取り付けた。
・門扉先頭部に台車、レールのない部分を設けた。
・ハンドルレバーと連動したブレーキ装置、ラッチ錠を取り付けた。
・門扉先頭部に台車、レールのない部分を設けた。
期待される効果
・耐食性に優れるアルミニウム合金製部材で構成されており、塗り替え塗装の必要がなく、メンテナンスフリーでランニングコストが抑えられる。
・アルミ製の軽量化により安全性、操作性が向上している。
・ハンドルレバーを握った時だけ開閉操作ができるので、誤操作による事故、風による自走が防止でき安全性が向上している。
・つまみ操作などの特別な操作をせずにハンドルレバーを握るだけでラッチ錠が解除され、操作性が向上している。
・先端にレール、台車のない部分を設けることで、車椅子での開閉動作、通行を円滑に行なえる。
・アルミ製で軽量化による安全性、操作性の向上。
・アルミ製の軽量化により安全性、操作性が向上している。
・ハンドルレバーを握った時だけ開閉操作ができるので、誤操作による事故、風による自走が防止でき安全性が向上している。
・つまみ操作などの特別な操作をせずにハンドルレバーを握るだけでラッチ錠が解除され、操作性が向上している。
・先端にレール、台車のない部分を設けることで、車椅子での開閉動作、通行を円滑に行なえる。
・アルミ製で軽量化による安全性、操作性の向上。
適用条件
① 自然条件
・特になし。
② 現場条件
・レール埋設部は勾配がなく、土間仕上げが必要。
・設置部分に本体幅同等程度の収納幅が必要。
・転落のおそれのある場所でないこと。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・レール埋設部は勾配がなく、土間仕上げが必要。
・設置部分に本体幅同等程度の収納幅が必要。
・転落のおそれのある場所でないこと。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
