システム・カデイ
2025/03/06 更新-

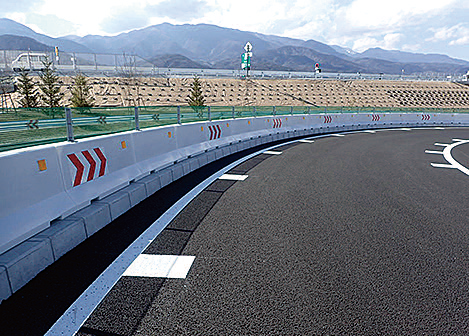

システムカディ設置例
-

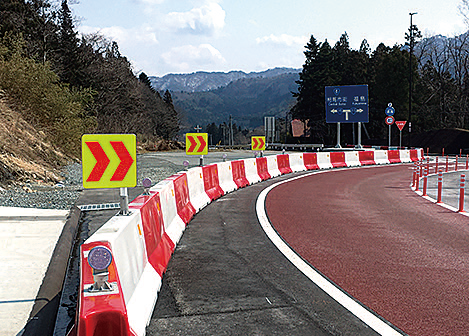

システムカディ設置例２
-
概要
システムカディは、国内製造の樹脂製（ポリエチレン）多目的防護柵である。躯体中空部にコンクリートを充填でき、剛性の高い防護柵となる。またコンクリートの他、水袋を使用した水充填や、土のう・砂充填も可能な多目的防護柵で、様々な現場の使用ニーズに対応できる。
特徴
1．安心・安定の国内製造。
2．躯体にコンクリートを充填することで、防護柵設置基準「B種」相当まで剛性を高められる。
3．防護柵前面形状「フロリダ型」を採用。＊前面形状の機能について参照。
4．赤白交互設置や黄色などのカラーもあり、視認性を向上させることができる。
5．躯体を設置現場に並べてから、コンクリートを充填するので重機不要で容易に設置可能。
2．躯体にコンクリートを充填することで、防護柵設置基準「B種」相当まで剛性を高められる。
3．防護柵前面形状「フロリダ型」を採用。＊前面形状の機能について参照。
4．赤白交互設置や黄色などのカラーもあり、視認性を向上させることができる。
5．躯体を設置現場に並べてから、コンクリートを充填するので重機不要で容易に設置可能。
| 前面形状の機能について |
システムカディ及びシステムカディ・ウォーターの前面形状であるフロリダ型（F 型）は、角度の違う2種類のスロープを備えた剛性防護柵の形状である。 車両が衝突する時、先にタイヤがスロープに乗り上げ、その後に車体が衝突することになり、乗員へのダメージを低減できる。さらに、衝突時の車両誘導性も優れており、衝突後の離脱角度が小さく直進方向へ誘導するので、他車を巻き込む二次災害のリスクが小さくなる。
| 強度実証実験（H 型ガードレールとの比較実験） |
システムカディ・ウォーターとH 型ガードレールの比較試験として、50㎏の鋼球を振り子状に衝突させた。結果はH型ガードレールと同等の強度・安定性があり、仮設防護柵として十分な機能を有することが証明された。
| CADデータのダウンロードはこちら（外部サイト） |
施工手順
