内部充てん型エポキシ樹脂被覆PC鋼より線（ECFストランド）

2023/04/10 更新

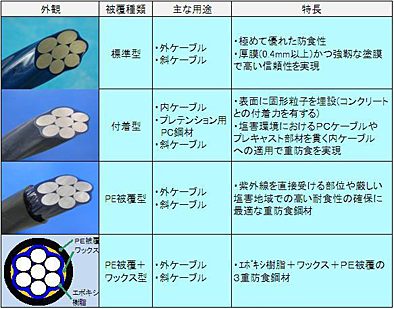

ECFストランドの一例

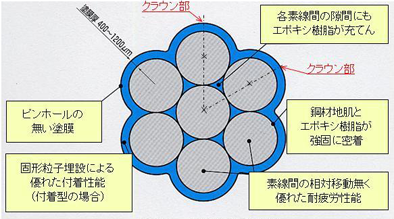

ECFストランドの断面と特長

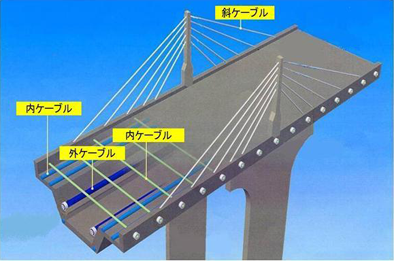

ECFストランドの適用例（橋梁の場合）

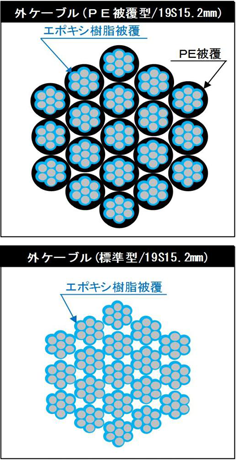

ECFストランド適用時のケーブル断面の例

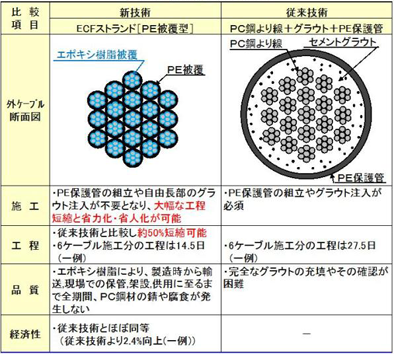

新技術と従来技術の特徴比較

NETIS登録番号：TH-120019-VE（旧登録）

概要

防食性に優れたエポキシ樹脂を用いてＰＣ鋼より線の表面を厚膜被覆し、かつ各素線間の隙間部を充てんした被覆ＰＣ鋼より線

お問い合わせ

製品概要

新規性

・厚膜（0.4mm以上）のエポキシ樹脂を用いてPC鋼より線表面を被覆した製品である。
・エポキシ樹脂を用いて各素線間の隙間部も充てんした製品である。

期待される効果

・ポストテンション用の外ケーブルおよび斜ケーブルの施工において、グラウト作業やPE保護管組立作業が不要となるため、工程短縮、施工の省力化・省人化ができる。
・エポキシ樹脂被覆により、製造時から輸送、現場での保管、架設、供用に至るまでの全期間、PC鋼材の錆や腐食が発生しない。
・設計耐用年数100年間において内部の鋼材が腐食することはないと考えてよい。エポキシ樹脂被覆（被覆厚0.4mm）の塩化物イオン遮蔽性は、水セメント比35％のかぶりコンクリート16cmに相当する。（土木学会コンクリートライブラリー133「エポキシ樹脂を用いた高機能PC鋼材を使用するプレストレストコンクリート設計施工指針（案）」3章構造物の耐久性に関する照査の抜粋）
・PC鋼より線の隙間部にエポキシ樹脂が充てんされているため、水などの腐食促進因子の浸入がない。
・エポキシ樹脂被覆は厚膜のため、微細な孔がない（ピンホールフリー）。
