高機能床版排水パイプ「クワトロドレーン」

2024/08/28 更新

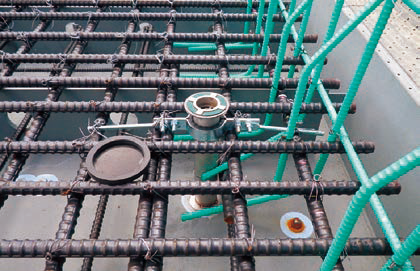

新設現場写真
施工例（下部）
製品性能確認試験(1)
製品性能確認試験(2)

NETIS登録番号：HK-200001-A

概要

道路橋において床版の水抜きをする製品。

お問い合わせ

製品概要施工事例・実績

新規性

１．床版防水層下面に入り込んだ雨水等も排水可能とする透水フィルターを設置することで、
道路橋床版の延命化に貢献できる。

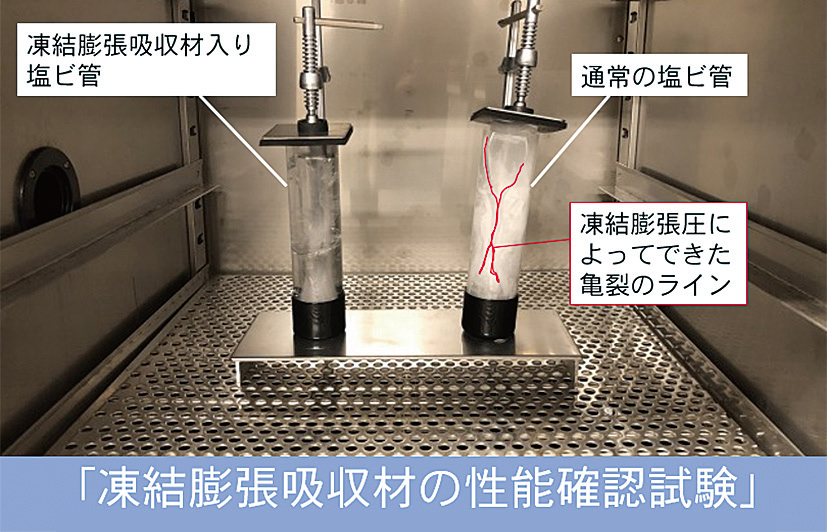

２．パイプの凍結膨張を緩和できる凍結膨張吸収材を充填し対策することで、膨張圧による接
続部などの破損低減に繋がる。

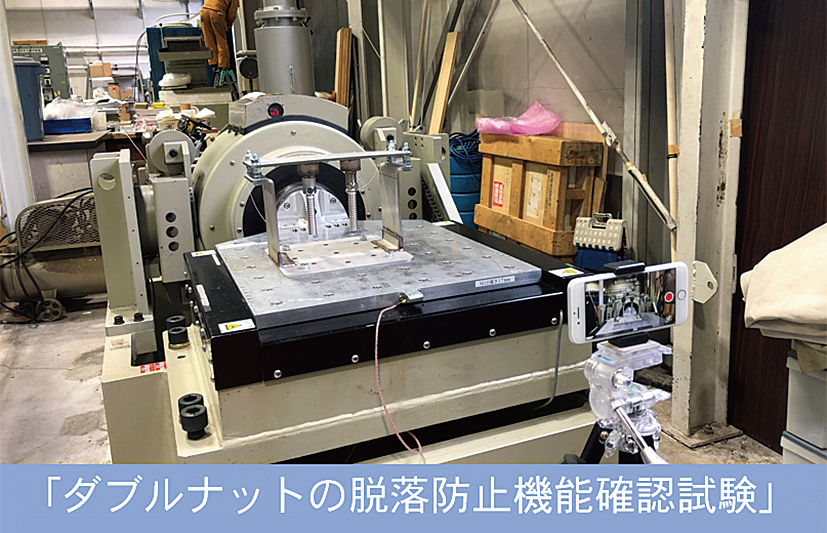

３．排水管を脱落し難くするため、ソケット式のダブルナット構造とすることで、風や振動に
よる緩みが発生しにくく、落下による事故の危険性が低減される。

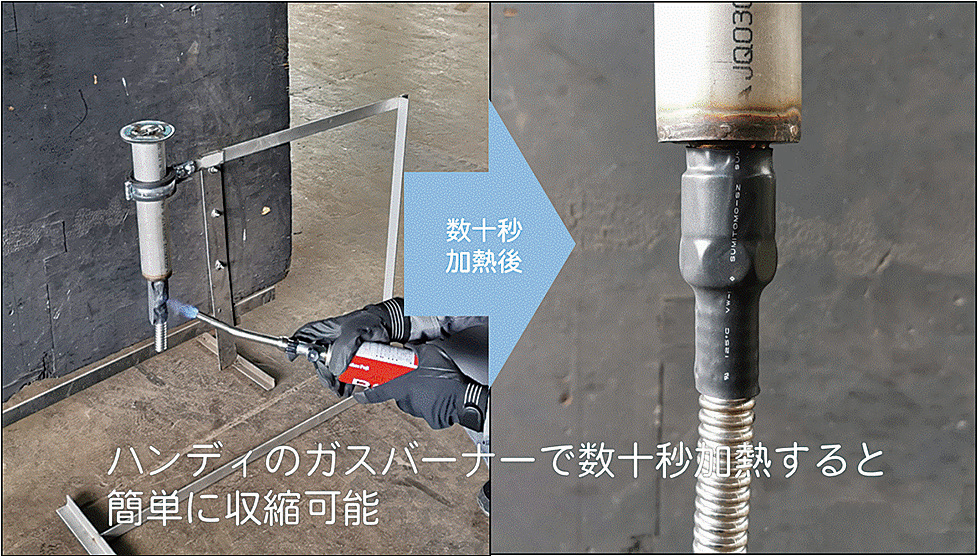

４．ソケットの防錆性を高めるため、熱収縮系保護材を採用し、沿岸部においても飛来塩分に
よる接続部腐食の危険性を低減した。

期待される効果

・床版防水層の下面に入り込んだ雨水等も排水することによって、道路橋床版の延命化に貢献する。
・寒冷地特有の凍結膨張の対策を行うことにより、膨張圧による接続部などの破損低減に繋がる。
・下部に取り付ける排水管が脱落しにくい構造にすることにより、風や振動に対しても緩みが発生しにくく、落下などによる第三者への危険性が低減される。また、下部に取り付ける排水管が脱落すると、桁が飛沫等となり腐食の原因となるが、その危険性も低減される。
・下部に取り付ける排水管の接続部を飛来塩分等から保護する構造とすることにより、沿岸部においても接続部のナット等が受ける腐食の危険性が減る。
