敷鉄板ジョイント（ダブルプレート）
2024/06/06 更新-

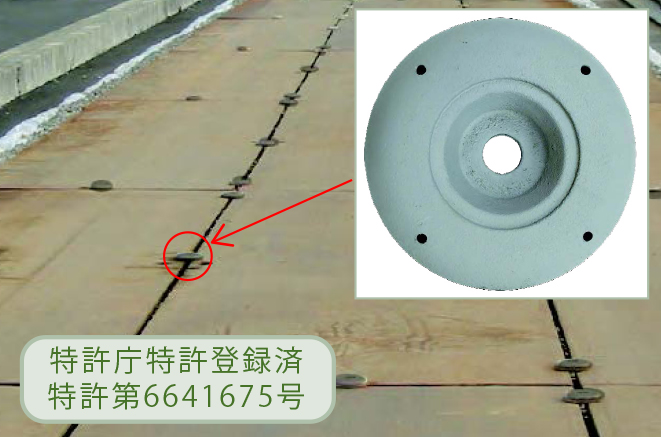

ダブルプレート取付け
-

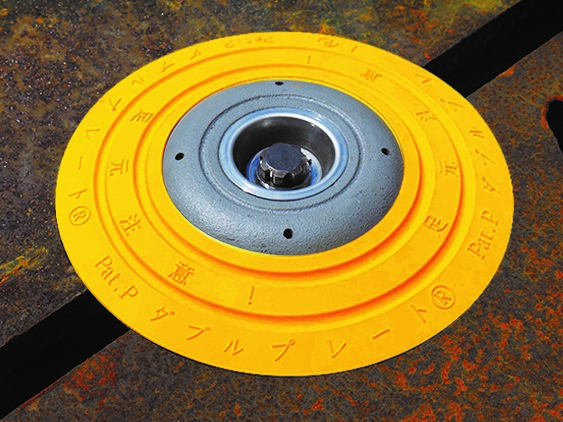

オプション品フル装備
NETIS登録番号：KT-200095-VE
概要
ダブルプレートは「安全ピン」のついたプレートをボルト締めし、ハンマーで打ち込むことにより鉄板に食い込み、鉄板の「ひらき・ズレ・バタツキ」を抑制する。
ダブルプレートで敷鉄板を堅結することで、従来のような切り板溶接部の破断による敷鉄板のバタツキから起こる重大事故の発生を抑止する。
更に溶接不要であり溶接時に発生するCO２排出がないため環境にも配慮されている。
新規性
敷鉄板の連結を電気溶接からボルト締結に変えたことにより、溶接工は必要なくなり、作業が容易になり経済性及び施工性の向上した。
期待される効果（詳細）
・電気溶接からボルト締結に変えたことにより、作業が容易になり作業工程の向上
・電気溶接からボルト締結に変えたことにより、溶接工は必要なくなり、とび工や普通作業員で作業できるため経済性及び施工性の向上
・特殊ボルト締結に変えたため、敷鉄板盗難の抑制が向上
・ボルト締結の固定金具に変えたため、敷鉄板のズレや段差が解消し通行時の安全性が向上
・廃棄処分する切り板から、再利用できる固定金具に変えたことにより、廃棄処分がなくなり資源有効活用が向上
・電気溶接からボルト締結に変えたことにより、溶接工は必要なくなり、とび工や普通作業員で作業できるため経済性及び施工性の向上
・特殊ボルト締結に変えたため、敷鉄板盗難の抑制が向上
・ボルト締結の固定金具に変えたため、敷鉄板のズレや段差が解消し通行時の安全性が向上
・廃棄処分する切り板から、再利用できる固定金具に変えたことにより、廃棄処分がなくなり資源有効活用が向上
適用条件
● 敷鉄板が隙間なく並べることができる場所
● 敷鉄板厚さ19㎜～25㎜で使用可能
● 敷鉄板が盗難の危険性のある工事現場、敷鉄板のズレやすい箇所
● 敷鉄板厚さ19㎜～25㎜で使用可能
● 敷鉄板が盗難の危険性のある工事現場、敷鉄板のズレやすい箇所
