曲管レス配管システム用ベンドレス継手

2024/08/28 更新

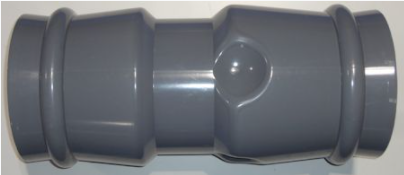

ベンドレス継手

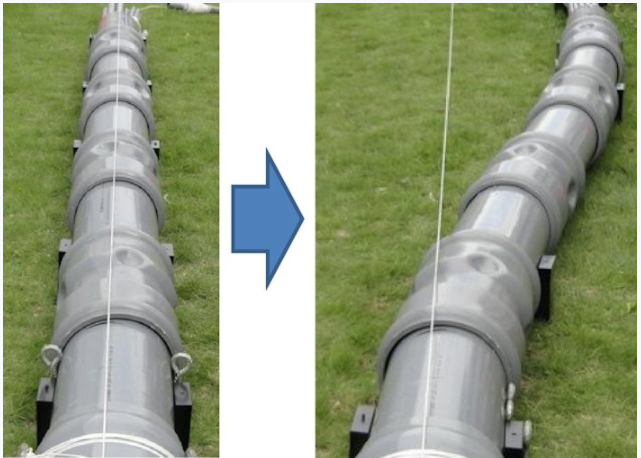

ベンドレス継手配管（直線→曲線）

NETIS登録番号：KT-200149-A

概要

・電線共同溝用ＦＡ方式のフリーアクセス管（以降ＦＡ管とする）及びボディ管の曲線部配管について、曲管を使用しないで配管できる技術。

お問い合わせ

製品概要施工事例・実績

新規性

・規定曲率（規定角度）の曲管から、角度が変えられるベンドレス継手と直管に変えた。
・ストッパーの無い受口（直管・曲管）から、ストッパーのある受口に変えた。
・ベンドレス継手のゴム輪形状を、挿入抵抗の低い（管を挿入しやすい）形状に変えた。

期待される効果

・ベンドレス継手と直管に変えたことにより、
1）曲管に比べ、材料費が安価となり経済性が向上する。
2）曲げ角度が調整出来ることから、調整管が不要となり、工期の短縮と施工性が向上する。
3）曲げ角度、変位量が自在のため配管図に合せた配管が行え、施工品質が向上する。
・ストッパーのあるベンドレス継手に変えたことにより、
1）挿入量を調整する必要がなくなり、工期の短縮と施工性が向上する。
2）挿入量を一定とすることが可能となり、施工品質が安定する。
・ベンドレス継手のゴム輪形状を、挿入抵抗の低い形状に変えたことにより、てこ棒で容易に挿入することができる様になり、工期の短縮と施工性が向上する。

適用条件

① 自然条件
・土中温度が４０℃以下で使用できる。（新技術・従来技術、共に同じ）
・直射日光の当たらない箇所。（橋梁に添架する場合、耐火防護紫外線防護が必要。新技術・従来技術、共に同じ。）
② 現場条件
・幅員2ｍ以上の道路。（新技術・従来技術、共に同じ）
③ 技術提供可能地域
・技術提供地域については制限無し。
④ 関係法令等
・特に無し。
