電線共同溝(通信)用接着レスさや管
2024/08/28 更新-
さや管接続
NETIS登録番号：KT-150113-VE
概要
電線共同溝共用FA方式や1管セパレ-ト方式等に使用するさや管について、作業者の技量や作業環境（天候）に左右されないで、施工品質の向上及び作業効率化による施工コスト縮減を図る技術。
新規性

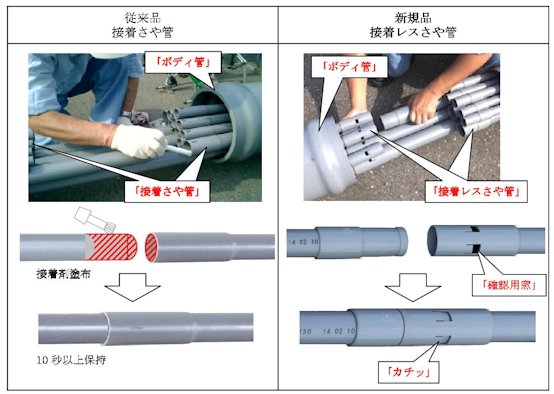

・接着剤を使用して接合するさや管から、接着剤を使用しない機械的構造の継手を有するさや管
（差込むだけで接合できる方式）に変えた。
（差込むだけで接合できる方式）に変えた。
期待される効果（詳細）
・継手部の構造が機械的構造に変ったことによるメリット。
1）差込むだけで簡単確実に接合が行え、施工性、施工品質が向上する。
2）天候の影響を受け難くなり、施工性、施工品質が向上する。
3）雨天対策が軽減でき、経済性が向上する。
4）接着強度発現時間が省略でき作業時間が短縮でき、経済性が向上する。
5）作業者の熟練度に左右されず施工ができ、施工精度が向上する。
6）有機溶剤の吸引を低減でき、作業環境が向上する。
・機械的構造に変え、接続部形状が変ったことによるメリット
1）確認用窓からの勘合部直接目視確認と、接続音の「カチッ」により接続確認が行え、施工精度が向上する。
1）差込むだけで簡単確実に接合が行え、施工性、施工品質が向上する。
2）天候の影響を受け難くなり、施工性、施工品質が向上する。
3）雨天対策が軽減でき、経済性が向上する。
4）接着強度発現時間が省略でき作業時間が短縮でき、経済性が向上する。
5）作業者の熟練度に左右されず施工ができ、施工精度が向上する。
6）有機溶剤の吸引を低減でき、作業環境が向上する。
・機械的構造に変え、接続部形状が変ったことによるメリット
1）確認用窓からの勘合部直接目視確認と、接続音の「カチッ」により接続確認が行え、施工精度が向上する。
適用条件
① 自然条件
・土中温度が40℃以下で使用できる。
・直射日光の当たらない箇所。
・雨天、湿度の高い状態でも使用可能。
② 現場条件
・共用FA管方式及び1管セパレ-ト方式等により、電線共同溝が設置される場合、ボディ管内に設置するさや管として使用できる。
・ボディ管φ200内に設置する場合、内径194mm×長さ5000mmの空間内に従来のさや管と同じ条数で施工可能。
③ 技術提供可能地域
・技術提供可能地域については、特に制限無し。
④ 関係法令等
・特になし
・土中温度が40℃以下で使用できる。
・直射日光の当たらない箇所。
・雨天、湿度の高い状態でも使用可能。
② 現場条件
・共用FA管方式及び1管セパレ-ト方式等により、電線共同溝が設置される場合、ボディ管内に設置するさや管として使用できる。
・ボディ管φ200内に設置する場合、内径194mm×長さ5000mmの空間内に従来のさや管と同じ条数で施工可能。
③ 技術提供可能地域
・技術提供可能地域については、特に制限無し。
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 4件
- 公
- 4件
- 他
- 0件
施工手順
会社情報
- 会社名
- 積水化学工業（株） 環境・ライフラインカンパニー
