アングルボルト工法
2024/08/30 更新-

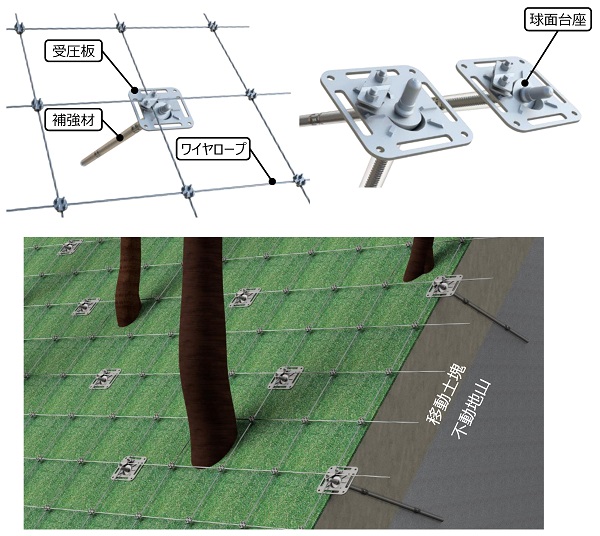

アングルボルト工法概要図
-

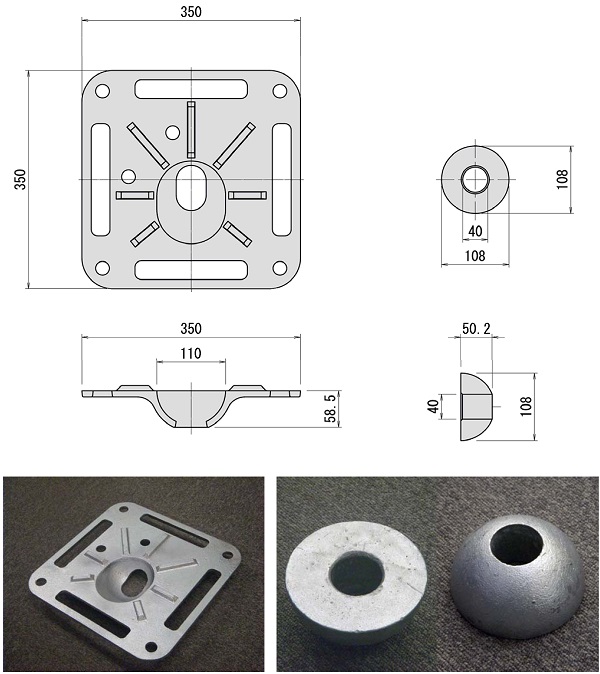

AB受圧板(左)と球面台座(右)
NETIS登録番号：KT-200105-A
概要
自然斜面・法面表層地盤に用いる地山補強土工法。
地表部の表面材を球面台座付きの受圧板とワイヤロープの構成とすることで、地山補強材の角度調整を容易にするとともに、施工範囲内の多くの樹木を残すことができる工法である。
新規性
・表面材を吹付枠工から受圧板とワイヤロープの構成に変えた。
・受圧板中央部の形状を椀状にするとともに、球面台座を組み合わせて地山補強材の角度調整を容易にした。
・受圧板中央部の形状を椀状にするとともに、球面台座を組み合わせて地山補強材の角度調整を容易にした。
期待される効果
・表面材を吹付枠工から受圧板とワイヤロープに変えたことで、樹木を避けて表面材を配置することができ、施工範囲内の多くの樹木を残すことができるため、周辺環境への影響が少ない。
・表面材を吹付枠工から工場二次製品の構成に変えたことで、斜面上での作業を減らすことができ、経済性の向上、工程の短縮、安全性の向上が図れる。
・球面台座付きの受圧板とすることで、凹凸の大きい斜面でも補強材の角度調整が容易となり、施工性の向上が図れる。
・工場二次製品の受圧板を使用することで、現場での品質管理項目を減らすことができ、施工性の向上が図れる。
・吹付作業がないため、プラントヤードの縮小と粉塵、騒音の軽減ができるとともに、熟練した吹付技能者を必要としないため、周辺環境の影響が少なく、施工性の向上が図れる。
・表面材を吹付枠工から工場二次製品の構成に変えたことで、斜面上での作業を減らすことができ、経済性の向上、工程の短縮、安全性の向上が図れる。
・球面台座付きの受圧板とすることで、凹凸の大きい斜面でも補強材の角度調整が容易となり、施工性の向上が図れる。
・工場二次製品の受圧板を使用することで、現場での品質管理項目を減らすことができ、施工性の向上が図れる。
・吹付作業がないため、プラントヤードの縮小と粉塵、騒音の軽減ができるとともに、熟練した吹付技能者を必要としないため、周辺環境の影響が少なく、施工性の向上が図れる。
適用条件
① 自然条件
・10分間の平均風速10ｍ/s以下
・時間降雨量20mm/h以下
② 現場条件
・プラントとして50㎡（2ｍ×25ｍ）あれば施工が可能
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関係法令等
・特になし
・10分間の平均風速10ｍ/s以下
・時間降雨量20mm/h以下
② 現場条件
・プラントとして50㎡（2ｍ×25ｍ）あれば施工が可能
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 1件
- 他
- 3件
施工手順
