キョウエイリング

2024/08/29 更新

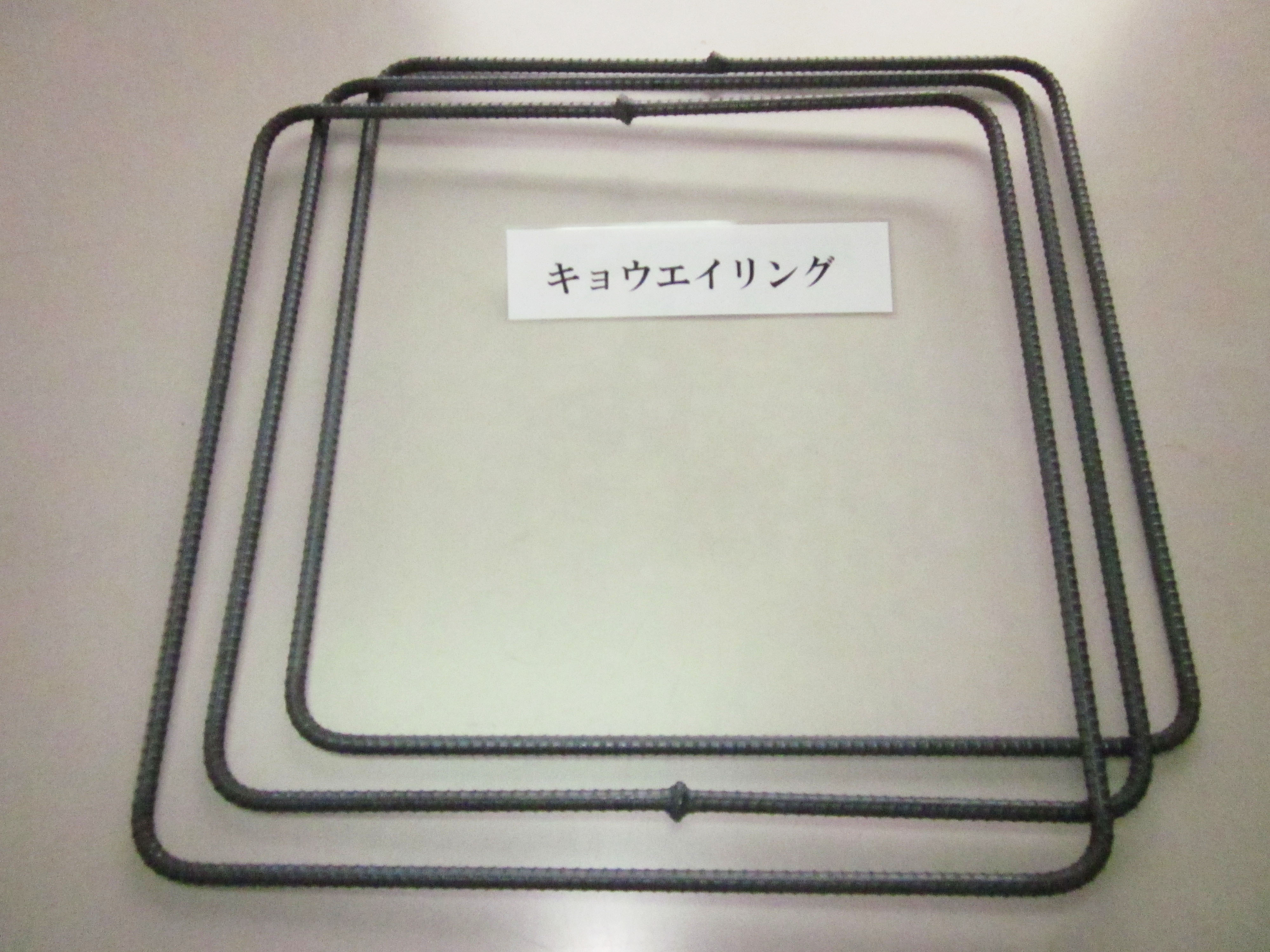

キョウエイリング写真

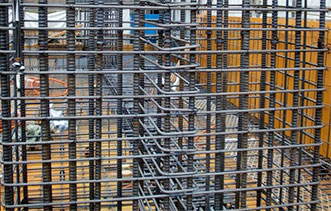

キョウエイリング施工現場写真

NETIS登録番号：CB-170005-A

概要

鉄筋コンクリート造に使用される柱、梁および柱梁接合部に用いるせん断補強筋（帯筋、あばら筋）をあらかじめ、工場で鉄筋両端をフラッシュ溶接した溶接閉鎖型のリングを用いることで、従来のフックを有するせん断補強筋に比べて、安定した形状品質を向上した技術。
コンクリートの設計基準強度が60N/㎟以下の範囲で、鉄筋鋼種がSD295A、SD345、SD390およびSD490まで適用可能であるせん断補強筋である。

続きを見る

お問い合わせ

製品概要施工事例・実績

新規性

１．従来技術では、鉄筋端部にフック加工されたものを使用していたが、本技術では閉鎖型リング形状のため、シンプルな形状である。
２．従来技術では、フックの引っかかりがあり過密配筋状態になる。本技術では改善され、コンクリートの充填性も良くなる。さらに、かぶり厚さの確保がしやすい。
３．従来技術では、鉄筋端部の加工形状により鉄筋の運搬等で手間がかかったが、本技術では自動溶接した溶接部を有するリング形状で形状保持性があり、コンパクト（折り曲げ内法直径が鉄筋径の4倍以下）なため、現場での運搬、配筋時の施工性、安全性が改善される。

期待される効果

１．従来工法では、施工できない作業空間の狭い現場での施工が可能となる。
２．工場加工のため、現場での溶接管理が不要であり、工場で加工精度も確保されているため、鉄筋組み立て時の施工精度確保や先組鉄筋の形状保持に効果的。
３．高強度鉄筋にも適用可能であり、高強度コンクリート構造にも対応できる。
