鉄根打設工法
2026/03/27 更新-

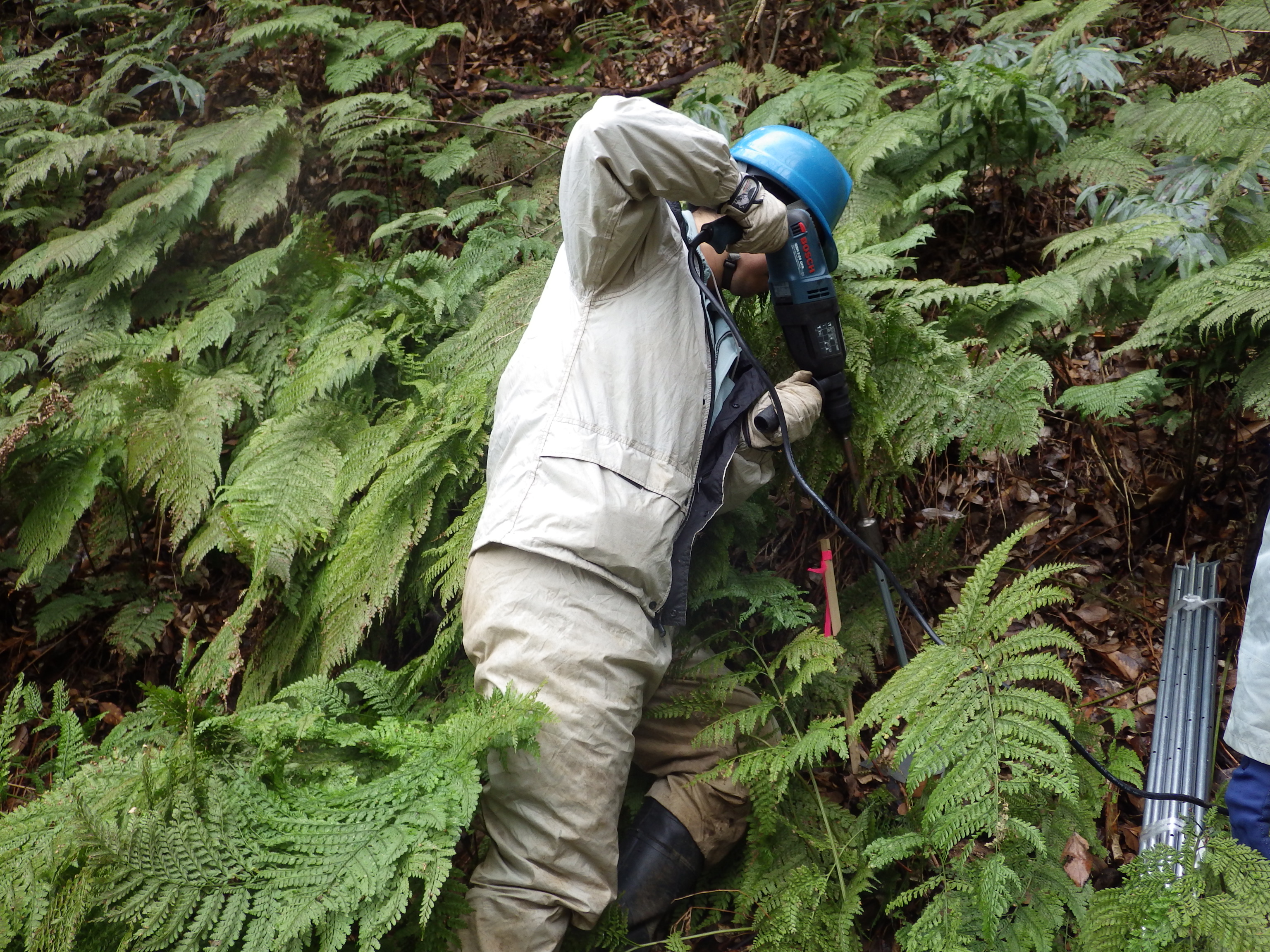

施工中
-

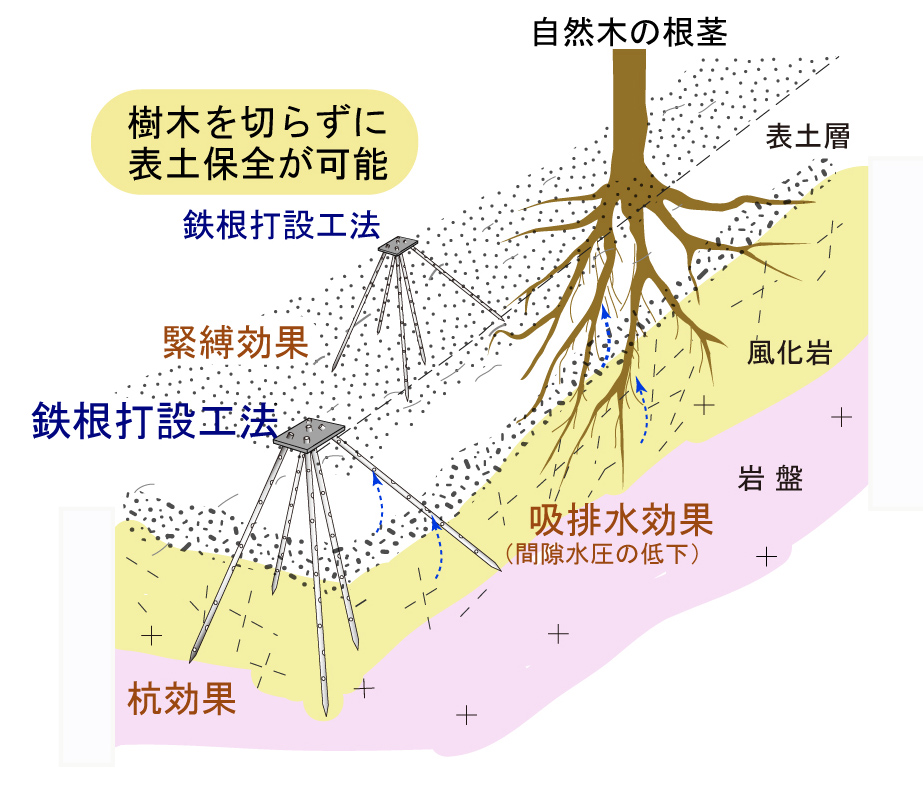

鉄根打設工法の緊縛、吸水、杭効果の概念図
NETIS登録番号：HK-250006-A
概要
崩壊の可能性のある表層に穴の開いた鉄根体を打ち込み、表層崩壊を防ぐ工法。
一か所から多方向に鉄根体を打ち込み、根系が持つ緊縛効果、基盤と表層を掴む杭効果、排水を促して過剰な間隙水圧を減ずる吸水効果がある。斜面保護工。
従来技術
鉄筋挿入工法
新規性
・鉄筋挿入工と比べて樹木を事前に伐採する必要がなく表土を保全できる。
・鉄根体は多方向に打設するため林床部の根系のような能力を有する。
・用いる機材は電動ハンマーか人力ハンマーで施工が容易で工期短縮になる。
・鉄根体は多方向に打設するため林床部の根系のような能力を有する。
・用いる機材は電動ハンマーか人力ハンマーで施工が容易で工期短縮になる。
期待される効果
・施工前に樹木の伐採が不要となるので植生の有する斜面保全機能を減ずることがない。
・林床部の根系のように土壌に対する緊縛効果、地面中のすべり面を掴む杭効果、過剰な間隙水圧を低減する吸水効果が同時に得られる。
・重機を用いないため狭隘地、崖地での施工が可能である。
・軽量、簡便な作業となるため工期短縮になる。
・林床部の根系のように土壌に対する緊縛効果、地面中のすべり面を掴む杭効果、過剰な間隙水圧を低減する吸水効果が同時に得られる。
・重機を用いないため狭隘地、崖地での施工が可能である。
・軽量、簡便な作業となるため工期短縮になる。
適用条件
①自然条件
・対象地層は層厚1m程度、N値１０未満の表層土で軟質岩および砂質・土質堆積物。
・地層中に大きな礫、玉石を含まない。
・間隙水圧を軽減するために、必要に応じて鉄根体は上向き５度（水平方向）打設を実施。
・大雨、強風、積雪時の施工は適してはいない。
②現場条件
・植生伐採の必要はない。
・法面傾斜は通常４５度以下が望ましい。
・パイプ足場、ロープ足場が組めない状況でも施工可能。
・作業スペースは１ｍ四方があれば作業可。
③技術提供可能地域
技術提供地域については制限無し。
④関連法令等
特になし。
・対象地層は層厚1m程度、N値１０未満の表層土で軟質岩および砂質・土質堆積物。
・地層中に大きな礫、玉石を含まない。
・間隙水圧を軽減するために、必要に応じて鉄根体は上向き５度（水平方向）打設を実施。
・大雨、強風、積雪時の施工は適してはいない。
②現場条件
・植生伐採の必要はない。
・法面傾斜は通常４５度以下が望ましい。
・パイプ足場、ロープ足場が組めない状況でも施工可能。
・作業スペースは１ｍ四方があれば作業可。
③技術提供可能地域
技術提供地域については制限無し。
④関連法令等
特になし。
施工事例・施工実績
工事採用実績
- 国
- ０件
- 公
- ０件
- 民
- 20
