サンスイ・ナビコ（株）
アンカー注入プロフィシステム（高性能エポキシ樹脂HIT-RE）
2021/07/01 更新-

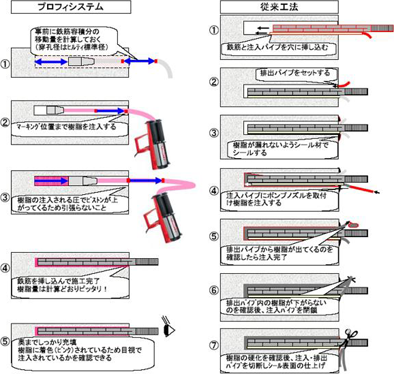

工法比較図
-

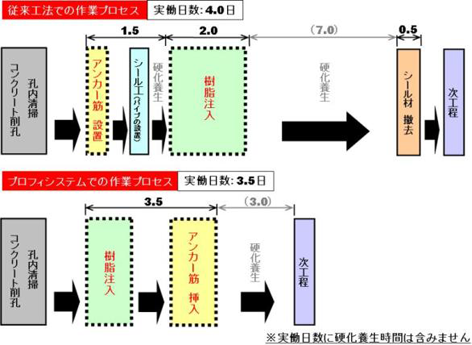

作業工程図
NETIS登録番号：CB-100022-VE（旧登録）
概要
2液の調合を自動撹拌し、充填状況を確認しやすくした。
新規性
・2液の現場調合作業をミキシングノズルでの自動攪拌とした。
・樹脂の充填状況を目視から、ピストンプラグの移動量管理に変えて、確認しやすくした。
・従来工法より、硬化時間の短い高性能エポキシ樹脂（HIT‐RE）を採用した。
・パイプ設置が不要なため、穿孔径が小さくできる。
・従来工法より、樹脂に粘性がある。
・樹脂の充填状況を目視から、ピストンプラグの移動量管理に変えて、確認しやすくした。
・従来工法より、硬化時間の短い高性能エポキシ樹脂（HIT‐RE）を採用した。
・パイプ設置が不要なため、穿孔径が小さくできる。
・従来工法より、樹脂に粘性がある。
期待される効果
・ピストンプラグにより、樹脂注入が確実となり、高品質のアンカー定着が実現。
・シール及びパイプ設置・撤去作業が不要なため、省力化できる。
・現場調合で混合不良のない一定の樹脂品質が確保できるため、現場管理試験が簡素化できる。
・穿孔径が小さいため、コンクリート削孔時の鉄筋干渉率が減少し、作業効率が向上する。
・樹脂に粘性があるため、樹脂がクラックに流れたりせず、また水中施工も可能。
・専用冶具を用いることで、上向き施工も可能。
・シール及びパイプ設置・撤去作業が不要なため、省力化できる。
・現場調合で混合不良のない一定の樹脂品質が確保できるため、現場管理試験が簡素化できる。
・穿孔径が小さいため、コンクリート削孔時の鉄筋干渉率が減少し、作業効率が向上する。
・樹脂に粘性があるため、樹脂がクラックに流れたりせず、また水中施工も可能。
・専用冶具を用いることで、上向き施工も可能。
適用条件
① 自然条件
・水中施工も可能。
・直射日光を避け、涼しい場所に保管する。（材料保管温度：5℃～25℃）
② 現場条件
・HIT-RE（ヒルティ製）フォイルパックを、使用するにあたっての適応母材温度は5℃～40℃。（適用範囲外の場合は、ヒルティ担当者に相談すること）
③ 技術提供可能地域
・全国対応可能。海外においては、別途問い合わせ。
④ 関係法令等
・毒物劇物取締法、劇物（HIT-RE）
