スリットドレーン縁石

2019/05/23 更新

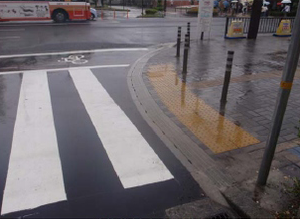

改修後（水たまりなし）

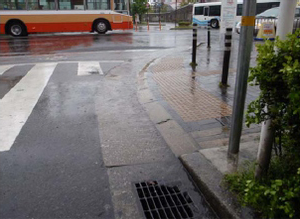

改修前（水たまり発生）
製品
製品

NETIS登録番号：KK-120026-A（旧登録）

概要

水はね、水たまりの発生を抑制する機能を持たせた切り下げ縁石

お問い合わせ

お気に入りに登録

製品概要

新規性

・歩道切下げ縁石に排水スリットと内部水路を設けた。
・長さ方向全長に配した集水溝上に排水スリットを設けた。
・製品底面を開口とし、排水先（桝等）との接続は、塩ビ管等で行うようにした。

期待される効果

・排水スリットと内部水路により、L型側溝のエプロンが不要とでき、歩道巻込み部・横断歩道部等における水たまり及び水はねが解消できる。また、路面勾配変化がなくなることにより、歩行安定性が向上する。
・集水溝と排水スリットにより、効果的に路面の表面水やたまり水が排水でき、集水のためのグレーチング蓋が不要となり、歩行環境の改善が期待できる。
・内部水路の底面を開口とすることにより、排水塩ビ管等の配管に自由度があるため、現場状況に応じて計画でき、近接する構造物や地下埋設物との干渉を避けることができる。

適用条件

① 自然条件
・雨天、降雪、強風等の悪天候時の施工は好ましくない。
② 現場条件
・製品布設は人力施工で、従来と同等の作業スペース（幅2m×延長10m=20m2）で施工可能。
※延長10mの場合
③ 技術提供可能地域
・日本全国技術提供可能。
（地域によっては別途運賃が必要。）
④ 関係法令等
・道路土工-排水工指針
・道路構造令
・道路の移動円滑化整備ガイドライン
