洋上CPT-Vs

2024/08/29 更新

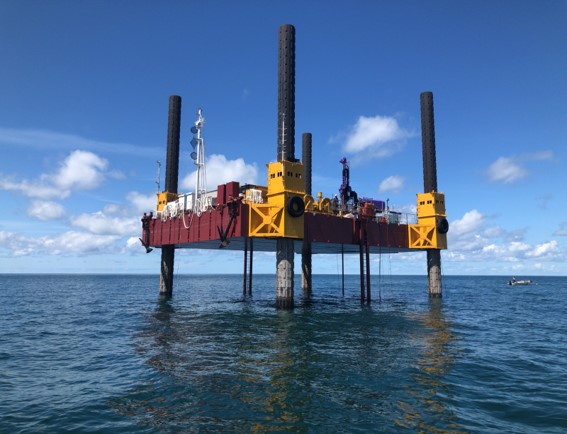

SEP（昇降式作業台船）
洋上CPT

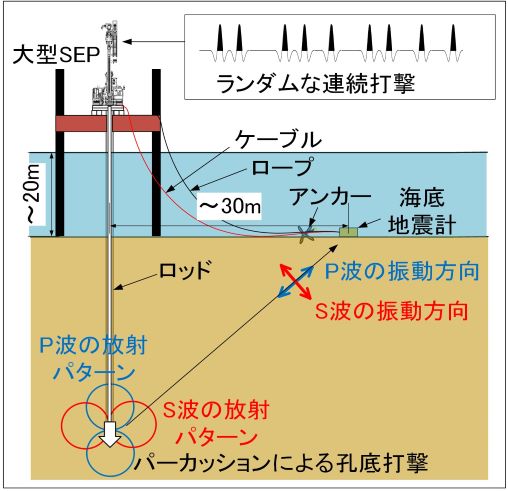

洋上CPT-Vsの模式図（図-1）

NETIS登録番号：KTK-210016-A

概要

洋上の海底地盤について、1)地盤の強度、2)液状化判定、3)圧密評価、4)地盤のせん断波速度等の情報を取得する調査技術。1)～3)は主にCPTの技術を用い、4)は孔内で振動を発生させ、海底面で振動を観測するいわゆるアップホールタイプの検層技術を用いる（図-1）。

お問い合わせ

製品概要施工事例・実績

新規性

洋上風力のサイト条件調査で求められるCPT及びPS検層は、これまではドリルシップによりCPTとPS検層を行う大がかりな調査であった。従来方法は、調査費が高額なこと、水深15mより浅い海域で適用できないこと、浅層部はケーシング（孔を保護する鋼管）の影響で測定不可であったこと、ドリルシップCPT孔は孔が大きくなることによりPS検層のデータ品質が悪くなりがちであったなど、経済面や技術面に課題があった。新技術は上記の課題を解決するものである。すなわち、ドリルシップよりも小型のSEP（昇降式作業台船、サイズ的にはドリルシップの1/5～1/10程度）でCPTを行い、CPTの作業過程で生じる孔内振動を利用したPS検層（アップホールPS検層）である。

期待される効果

SEPと漁船（5tクラス）でCPTとアップホールPS検層を実施するコンパクトな調査のため、新技術を活用することで特に大幅なコスト低減と省力化そして、周辺環境への影響抑制が期待できる。

適用条件

① 自然条件
・海底地震計が設定できる砂質地盤であることが必要。また、海象条件として有義波高1.0m以下、且つ、風速10m/s以下であることが必要。
② 現場条件
・洋上での作業足場として、SEPが設置できる広さ（20m×20m以上）が必要。
③ 技術提供可能地域
・特になし
④ 関係法令等
・特になし
