ST式T型ストッパー

2024/07/26 更新

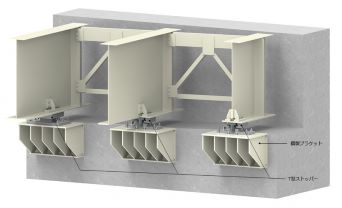

  • 取付イメージ

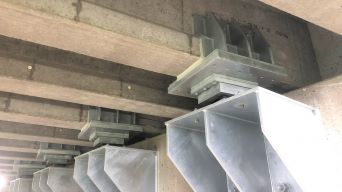

  • 施工事例

NETIS登録番号：KK-180018-VE

概要

『ST式T型ストッパー』は、地震によって生じる橋桁の橋軸方向、橋軸直角方向の変位を抑制する変位拘束装置。
構造がシンプルで施工性に優れており、コンクリート桁橋、鋼桁橋の双方に対応可能。
上部構造の落下防止対策として、当製品は落橋防止システムを構築する有効な手段となる。
また、防錆処理は通常の亜鉛めっきより、防錆効果の高いSGめっき及び二重防錆SGめっき＋ナイロンコートを使用環境に合わせて採用できるため、LCCの向上が図れる。

続きを見る

お問い合わせ
製品概要 CAD/カタログ

期待される効果

コンクリート桁、鋼桁の双方に使用でき、地震時慣性力に応じた構造設計が可能
・大部分を圧延鋼材の組合せにより製作するため、自由な形状の設計が容易
・すべり緩衝ゴム（クロロプレンゴム）が水平力、上揚力を緩和
・LCCの向上が図れる
・諸条件により一般タイプ及び上揚力対応タイプが選択可能

施工事例・施工実績

施工手順

カタログ

カタログPDF

詳しくはこちら
