スべらない、ハマらない、安全第一「チャリグレ」
2026/01/29 更新-

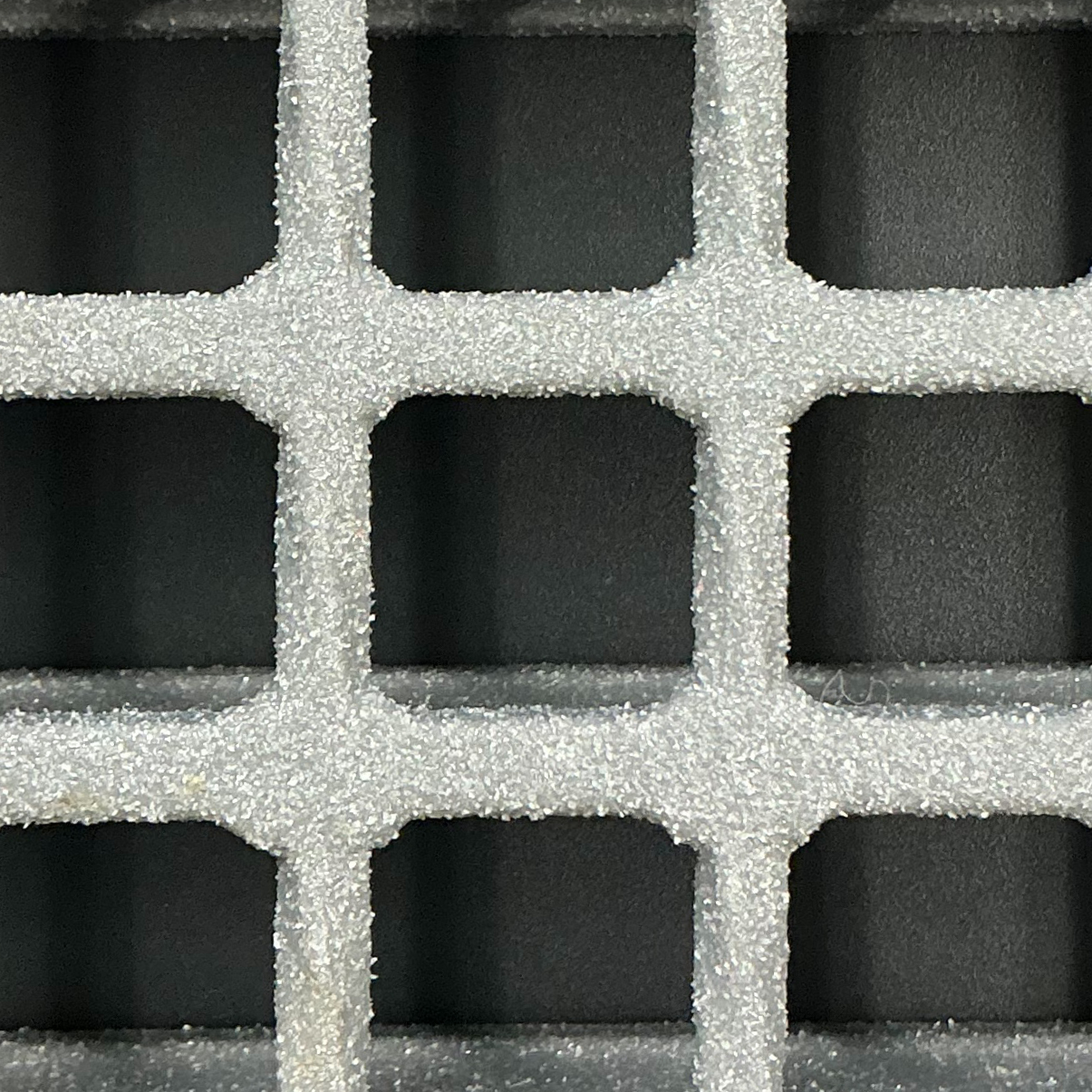

製品写真
-
正方形格子でタイヤのはまり込みを防止
-

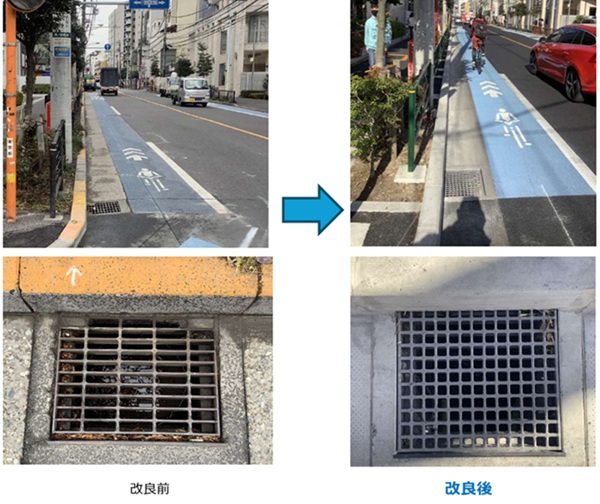

施工写真
NETIS登録番号：SK-250008-A
概要
自転車走行におけるタイヤのハマり込みを防止し、スリップが起こりづらい構造としたグレーチング。
従来技術
鋼製グレーチング（細目：すべり止め付）
新規性
・通常の溶融亜鉛メッキの上に、粗粒体を付着させた特殊塗装を施した。
・グレーチングの網目を格子形状（細目）から正方形（□35×35）に変更し、従来どおりタイヤのはまり込み防止効果を維持しつつ、主部材（メインバー）の間隔を広げた構造とした。
・グレーチングの網目を格子形状（細目）から正方形（□35×35）に変更し、従来どおりタイヤのはまり込み防止効果を維持しつつ、主部材（メインバー）の間隔を広げた構造とした。
期待される効果
・粗粒体を付着させた特殊塗装により、湿潤状態でも高いすべり止め効果を発揮し、雨天時でも自転車走行の安全性が向上する（製品品質の向上）。
・主部材（メインバー）の間隔を広くとれる構造にしたことで、使用部材の削減が図られるため、製品価格が低減し、経済性が向上する。また、製品重量の軽減により設置時の取り扱いが容易になり、施工性が向上する。
・主部材（メインバー）の間隔を広くとれる構造にしたことで、使用部材の削減が図られるため、製品価格が低減し、経済性が向上する。また、製品重量の軽減により設置時の取り扱いが容易になり、施工性が向上する。
適用条件
① 自然条件
特になし
② 現場条件
従来技術と同様に人力による据付可能なスペースが必要
③ 技術提供可能地域
技術提供地域については制限無し
④ 関連法令等
特になし
特になし
② 現場条件
従来技術と同様に人力による据付可能なスペースが必要
③ 技術提供可能地域
技術提供地域については制限無し
④ 関連法令等
特になし
活用効果
- 経済性
- 向上（10％）
- 品質
- 向上
- 施工性
- 向上
- 工程
- 同程度
- 安全性
- 向上
- 周辺環境
- 同程度
施工事例・施工実績
工事採用実績
- 国
- 7件
- 公
- 4件
- 民
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
