舗装工向け車輌誘導表示器「AFサイン」
舗装工向け車輌誘導表示器「AFサイン」

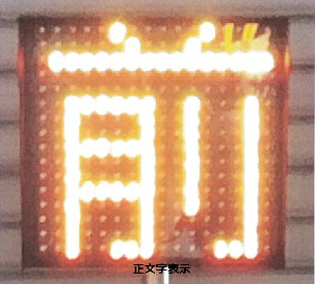

正文字表示

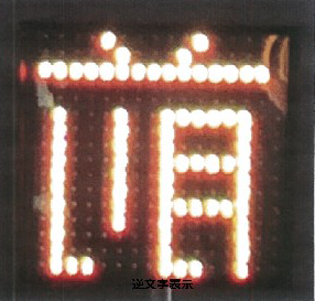

逆文字表示

NETIS登録番号：KK-160046-VE

概要

アスファルトフィニッシャーとダンプトラック双方の連絡用表示装置の技術

お問い合わせ

製品概要

新規性

・入力電圧DC12/24V兼用逆接可。
・高輝度LED 3色。
・寸法：262×262×137mm（日差し含まず）。
・重量：5kg 。
・防滴：屋外使用可能な防滴構造。

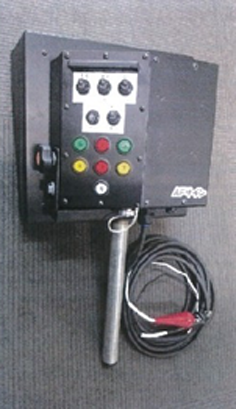

・文字表示パターン：点灯、点滅、鏡文字、5秒表示選別可。

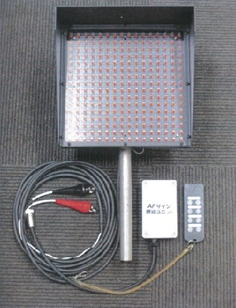

・リモコンにて遠隔表示切替可能（オプション）。
・表示画面サイズは、246mm×246mm=60516mm2である。
・切替スイッチにより常時点灯、鏡文字、点滅や5秒自動消灯ができる。鏡文字の場合、表示内容を見るダンプ運転手はサイドミラーにて表示内容を視認するので鏡文字を表示することにより正しい方向で読める。

期待される効果

・省人化によるコスト削減。
・施工時に画面表示にて誘導合図をすることにより、現場において騒音（クラクション・大きな掛け声等）の発生が軽減される。
・合図者を介せず、直接に伝えるので伝達ミスが少なく車輌挟まれ等のリスクが低い。また騒音の中でも意思が伝わり易い。

適用条件

① 自然条件
・設置・撤去には、強雨・強風・降雪時は施工できない。
・動作温度・湿度－10～＋50℃ 90％RH以下（結露なきこと）。
・保存温度・湿度－20～70℃ 90％RH以下（結露なきこと）。
・動作・保存環境腐食性ガスなく、塵あいが少ないこと。
② 現場条件
・機械設置スペースは、0.65m×0.25m＝0.1625m2で車外運転席右側の手摺に専用ブラケットで取付ける。
③ 技術提供可能地域
・日本全国技術提供可。
④ 関係法令等
・特になし。
