工事看板用プリズム型再帰反射シート

2024/08/28 更新

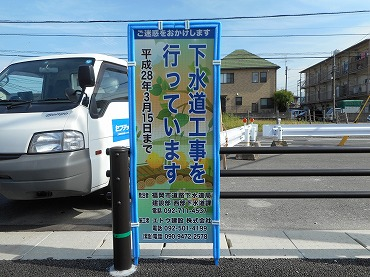

施工事例

NETIS登録番号：KT-150092-VE

概要

工事看板について、標示面の反射シートにプリズム型の反射素子を使用し、走行中の自動車ドライバーが文字判別距離において文字情報を判読しやすくする技術。

お問い合わせ

製品概要施工事例・実績

新規性

プリズム型の素子を使用することで、従来のガラスビーズを使用したカプセルレンズ型再帰反射シートよりも再帰反射性能が向上した。
プリズム型の再帰反射シートは従来技術にもあるが、本技術はプリズムの光学設計を工夫することにより（詳細は企業秘密）広角性に優れており、特に走行中の自動車からの文字判読距離（40～60m）における視認性が向上している。
また、工事看板の設置間隔の距離（100m）においては、再帰反射性能が向上したことにより、看板の視認性（存在を目視で認識できる）に優れている。

期待される効果

・工事看板の視認性の向上
工事看板の文字情報を認識するために重要な、再帰反射係数の広角性（観測角1°、入射角5°）が、従来技術の5.0倍高く、視認性に優れている。
・自動車ドライバーの安全性の向上
文字判読距離における輝度が従来技術の3.0倍高くなり、従来技術よりも1.6倍遠方から文字情報を認識でき、安全性向上に寄与する。
また、工事看板の設置間隔（100m）においては、再帰反射性能が向上したことにより、看板の視認性（存在を目視で認識できる）に優れている。
・品質の向上（耐久性の向上）
製品層構成および樹脂変更により耐衝撃性、耐引っ掻き性が向上し、工事看板の品質が向上する。

適用条件

①自然条件
・寒冷地等を含め使用地域の制限なし。
②現場条件
・工事看板1台の設置スペースは、
　工事看板サイズ縦1,600mm×横1,100mmで、奥行900mm×幅1,200mmのスペースが必要、
　工事看板サイズ縦1,600mm×横550mmで、奥行800mm×幅600mmのスペースが必要。
③技術提供可能地域
・制限なし。
④関係法令等
・道路標識、区画線及び道路標示に関する命令（昭和35年12月17日、総理府・建設省令、最終改正:平成26年5月26日、内閣府・国土交通省令）
