油圧式可変高周波型バイブロハンマ PVE12VM-YTJ・PVE20VM-YTJ

2024/04/08 更新

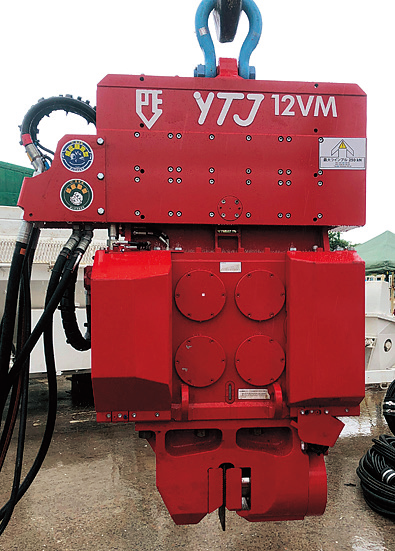

PVE12VM-YTJ
バリアブルモーメントにより、クレーンブームの共振を防ぐ

NETIS登録番号：KT-190050-VE

概要

軽量で大起振力の油圧式可変高周波型バイブロハンマ（PVE-YTJ）。

お問い合わせ

製品概要施工事例・実績

新規性

・ハンガー重量の本体カバー部を、起振機全体を覆う方法から、起振機を覆わない方法に変えた。
・振動重量のチャック部を、油圧シリンダーとアームレバーの連結による把持方法から、油圧シリンダーの直押しによる把持方法に変えた。

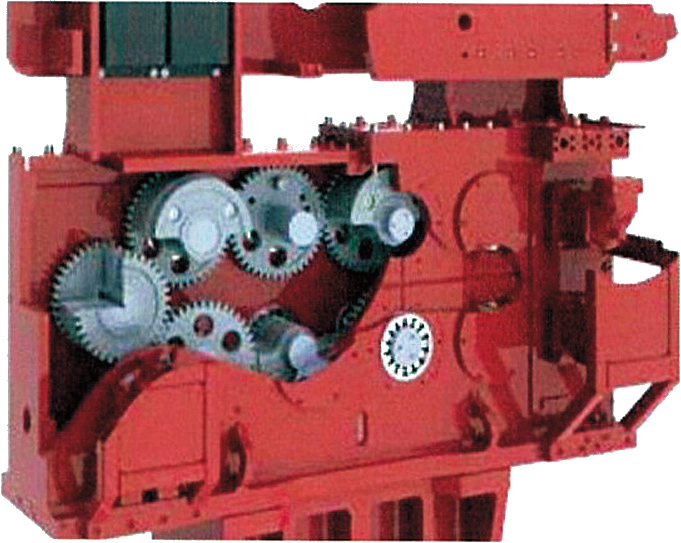

・偏心モーメントの変換器を、油圧モータによる複雑な機構の変換装置から、油圧シリンダーによる独自のアクチュエーター機構に変えた。

期待される効果

１．ハンガー重量の軽量化（起振機を覆わない方法に変更）、振動重量の軽量化（油圧シリンダーの直押しによる把持方法とし、独自のアクチュエーター機構に変更）をする事により、本体重量の軽量化が図れる事で、
・小さなベースマシンでの作業が可能となる為、経済性の向上が図れる。
・ベースマシンの作業半径が拡大し、施工時の移動、取り回し作業が軽減する為、省力化による施工性の向上が図れる。

２．油圧シリンダーによる独自のアクチュエイター機構に変えた事により、軽量・大起振力により、1日当り施工枚（本）数が増加する為、工程の短縮が図れる。
