MELめっき式、金物付積層ゴム支承
2024/07/31 更新-

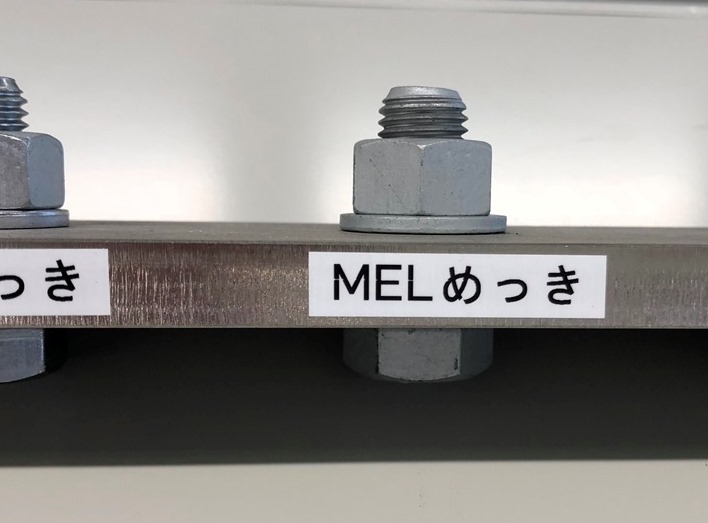

MELめっきボルト
NETIS登録番号：KT-190103-A
概要
MELめっきはZn-Ni合金の電気めっきをベースとし、防食性を高めるため、三価クロメート処理と亜鉛アルミ複合コートを、さらに犠牲防食性能を高めるためのトップコートを施した表面処理である。ステンレスと同等以上の耐食性を発揮し、高強度部材(高強度ボルト、高強度鋼)に適用できる画期的で信頼性の高い表面処理である。
新規性
・ボルトの防錆処理を一般的な溶融亜鉛めっきから、MELめっきに変えた。
・金物付ゴム支承に使用されるボルト強度を、高強度ボルト（強度区分8.8を10.9）に変えた。
・金物付ゴム支承に使用されるボルト強度を、高強度ボルト（強度区分8.8を10.9）に変えた。
期待される効果
・複合サイクル試験3000時間以上の耐食性。
・強度区分10.9以下の六角ボルトに適用可能。
・薄膜(20～25μ程度)なので増径タップは不要。
・トップコートを含めた多層化により、優れた犠牲防食性能。
・MELめっき表層にナイロン12を施した重防食処理が可能。(MEL-N12)
・強度区分10.9以下の六角ボルトに適用可能。
・薄膜(20～25μ程度)なので増径タップは不要。
・トップコートを含めた多層化により、優れた犠牲防食性能。
・MELめっき表層にナイロン12を施した重防食処理が可能。(MEL-N12)
適用条件
① 自然条件
・積雪時、暴風時は適さない。
②現場条件
・最大反力7320kNの固定支承を4基施工する場合において
必要スペース＝約2.25m×10.4m＝23.4m2があれば施工可能。
（1基あたりの支承寸法＝2.23m×1.88m＝4.19㎡）
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
・積雪時、暴風時は適さない。
②現場条件
・最大反力7320kNの固定支承を4基施工する場合において
必要スペース＝約2.25m×10.4m＝23.4m2があれば施工可能。
（1基あたりの支承寸法＝2.23m×1.88m＝4.19㎡）
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関係法令等
・特になし。
施工事例・施工実績
施工手順
カタログ
