給湯管更生技術「ESL工法」
2025/11/07 更新-

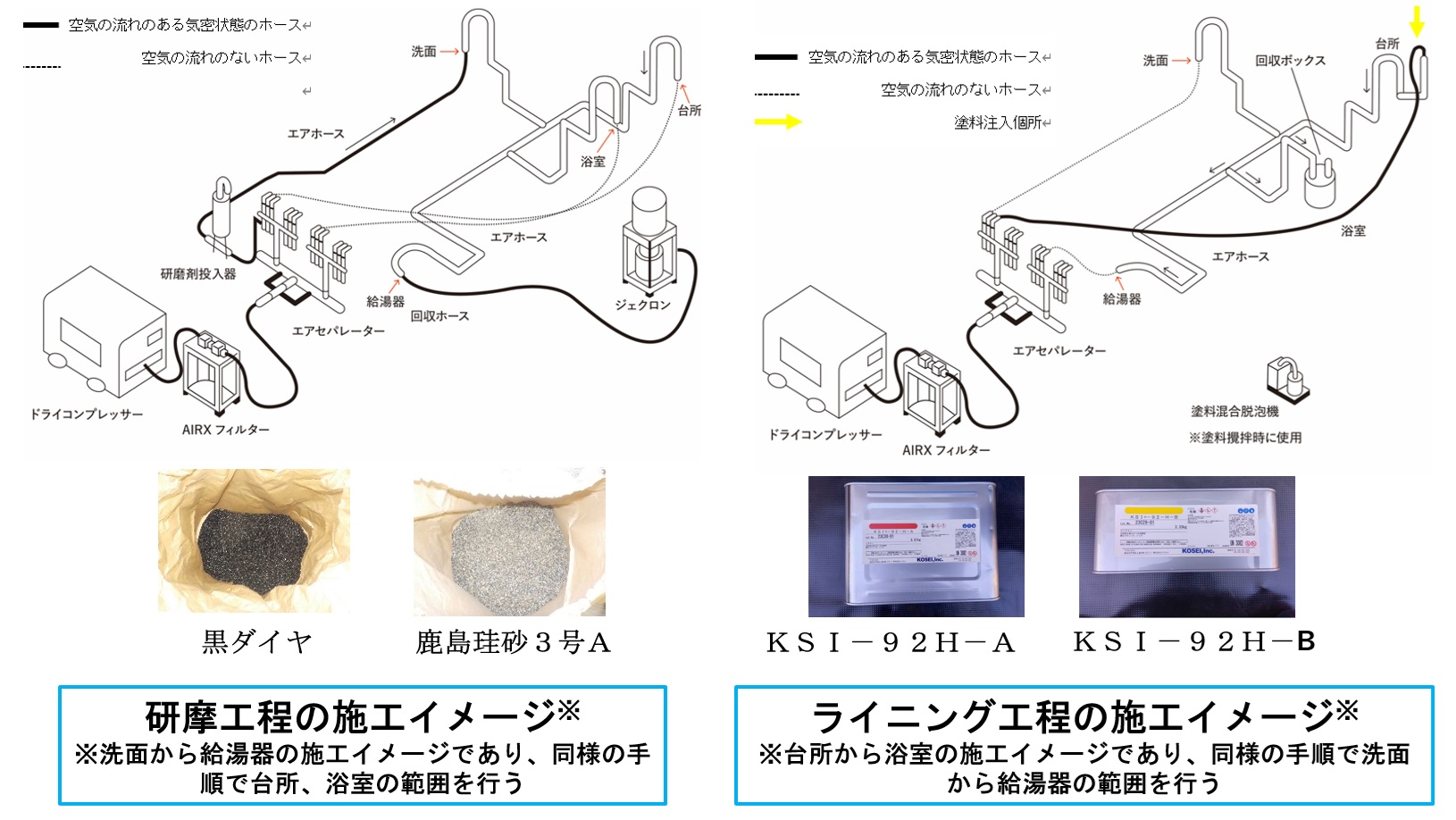

新技術の施工イメージ
-

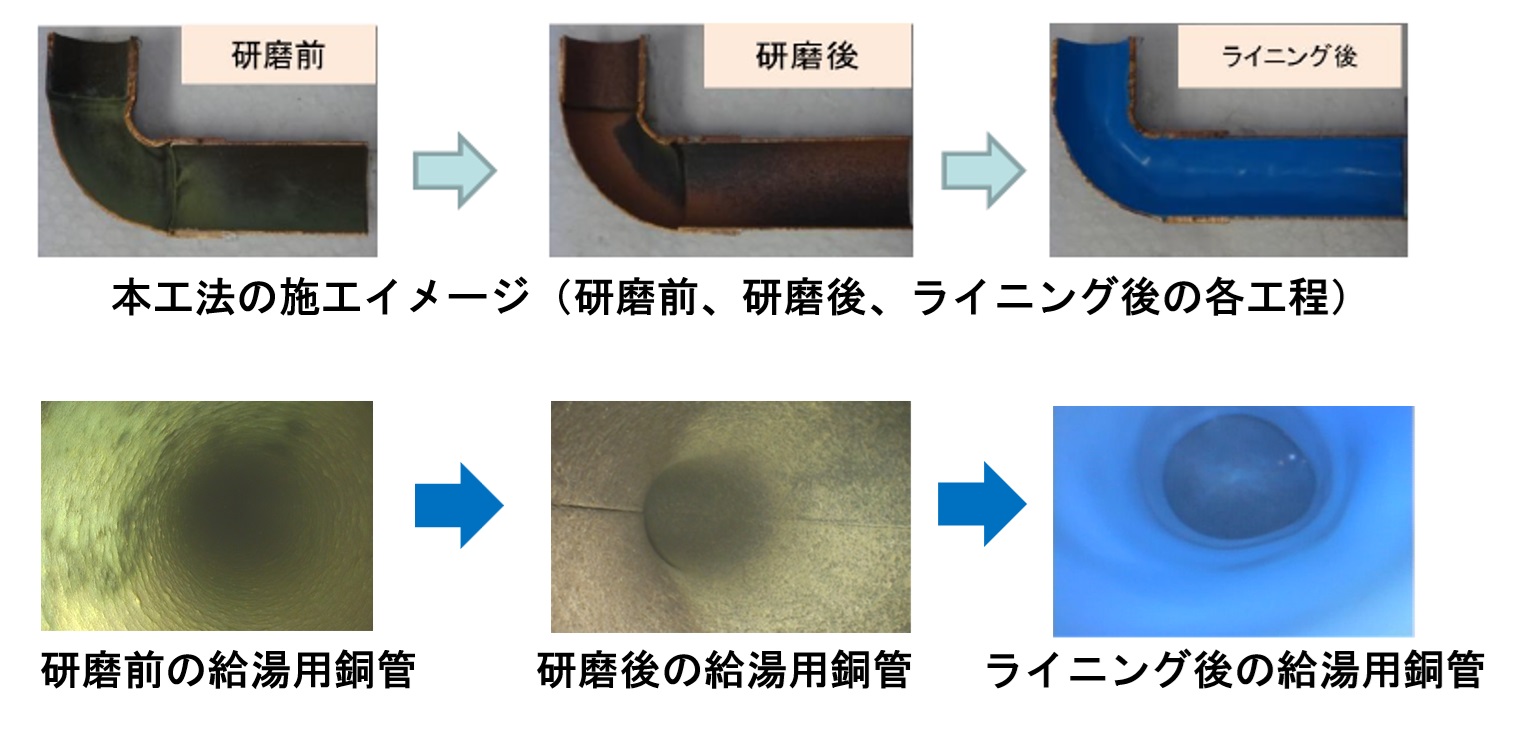

研磨工程、ライニング工程を経由した給湯管内部状況
NETIS登録番号：KT-240166-A
概要
敷設済み給湯用銅管のメンテナンスを研磨及びライニング技術を活用して効率的に行う更生技術である。従来は銅管の取替で対応していた。本技術の活用により、銅管取替時の解体・復旧作業が不要になることによる経済性と施工性の向上、工程短縮が図られる。
従来技術
給湯管の新管取替工事（更新工事）
新規性
・漏水の発生又はその懸念のある給湯管のメンテナンスについて、新設の給湯管に取替する更新方法から、既存の給湯管に対して研摩工程及びライニング工程を組み合わせた更生方法に変更した。
期待される効果
既存の給湯管に対して、研摩工程及びライニング工程を組み合わせた更生方法に変更したことにより、
・新設の給湯管への取替時の解体・復旧作業が不要となり、施工性が向上し工程の短縮が図られる。（施工性、工程）また、施工期間の短縮による労務費の低減、新管の調達が不要となることによる材料費が不要となり経済性の向上が図られる。（経済性）
・壁や床等の解体・復旧工事がなく、作業工程が短縮するために施工中の居住者への影響が少ない。（周辺環境への影響）
・既存の給湯管の継続的な有効活用が図られるため、既存インフラの長寿命化が図られる。（長寿命化）
・壁や床等の解体・復旧工事に関連した資機材（内装関連）の処分がなくなり、産業廃棄物の処分が低減できるので、周辺環境への影響抑制が図られる。（周辺環境への影響）
・新設の給湯管への取替時の解体・復旧作業が不要となり、施工性が向上し工程の短縮が図られる。（施工性、工程）また、施工期間の短縮による労務費の低減、新管の調達が不要となることによる材料費が不要となり経済性の向上が図られる。（経済性）
・壁や床等の解体・復旧工事がなく、作業工程が短縮するために施工中の居住者への影響が少ない。（周辺環境への影響）
・既存の給湯管の継続的な有効活用が図られるため、既存インフラの長寿命化が図られる。（長寿命化）
・壁や床等の解体・復旧工事に関連した資機材（内装関連）の処分がなくなり、産業廃棄物の処分が低減できるので、周辺環境への影響抑制が図られる。（周辺環境への影響）
適用条件
① 自然条件
・指定塗料「KSI-92-H」の温度は １０℃以上３０℃以下であること
② 現場条件
・コンプレッサー１台の駐車スペースとして、長さ6.0m×幅員2.5mを確保すること
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関連法令等
・水道法第20条（水質試験関係）
・厚生労働省令第261号（水質検査項目）
