コンクリート構造物のひび割れ注入工法「ベヴェルプラグ工法」

2022/12/19 更新

ベヴェルプラグ設置図（平面図）

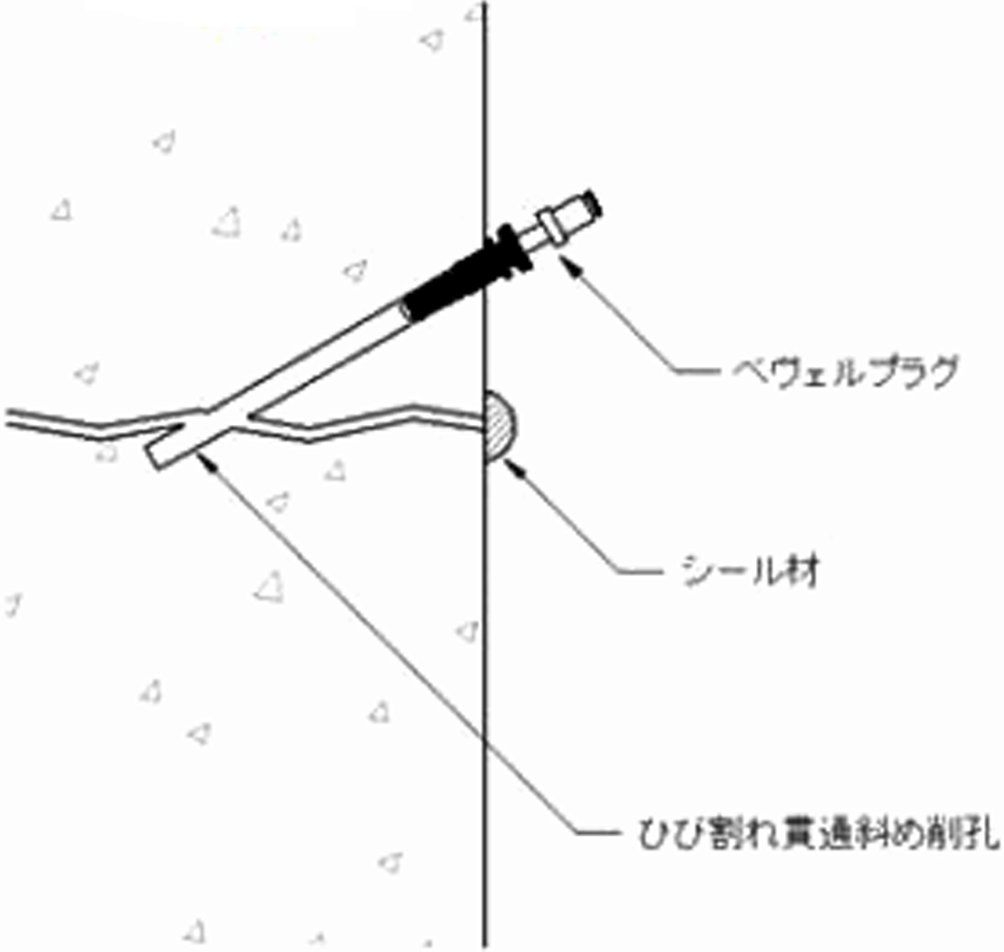

注入概念図（断面図）

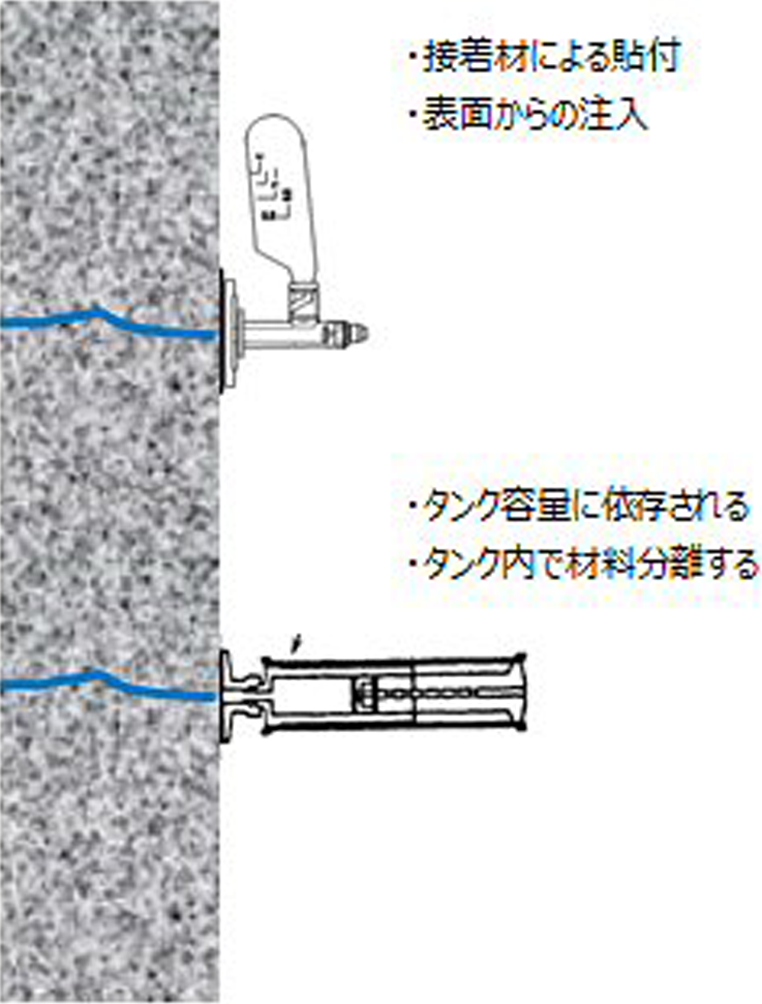

樹脂用低圧注入プラグ（従来技術）

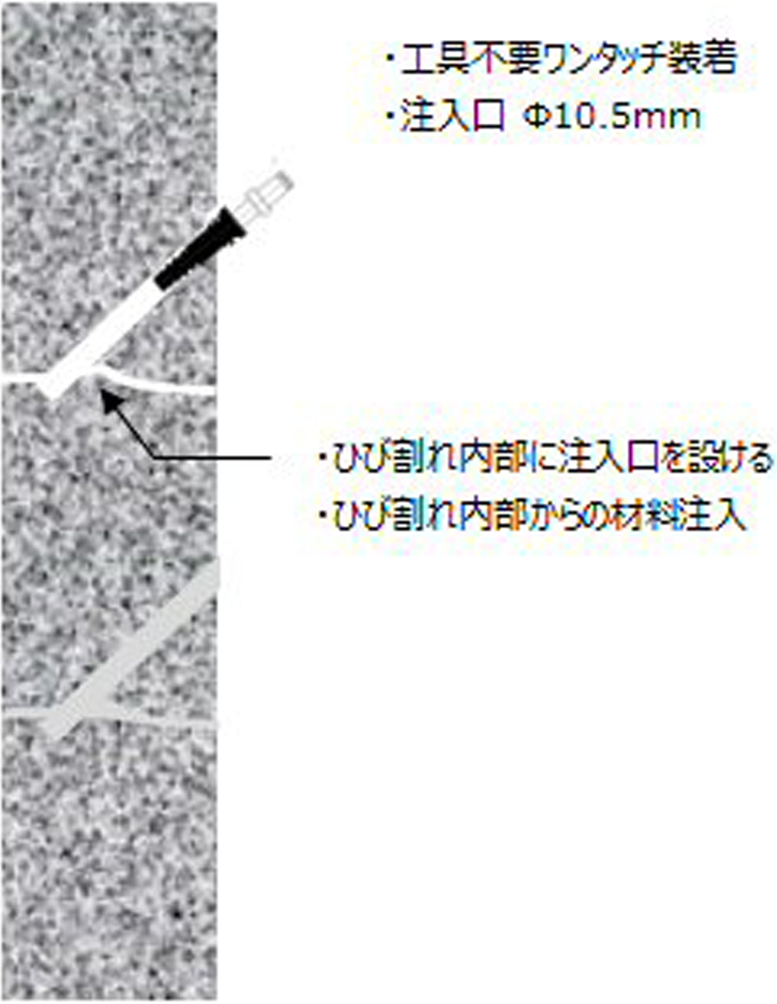

ベヴェルプラグ工法（新技術）

NETIS登録番号：TH-160015-A（旧登録）

概要

ひび割れ内部から無機質系注入材を直接加圧注入するひび割れ補修工法。

youtubeを見るお問い合わせ

お気に入りに登録

製品概要

新規性

・注入口を、従来のひび割れ表面ではなく、ひび割れの内部に設ける方式とした。
・水流式ドリル使用により、ひび割れ内部の洗浄と、湿潤化を同時に行える注入口削孔方式とした。
・従来の材料を一旦プラグ容器内に溜める方式ではなく、コーキングガンまたは手動式ポンプにより直接注入できる方式とした。

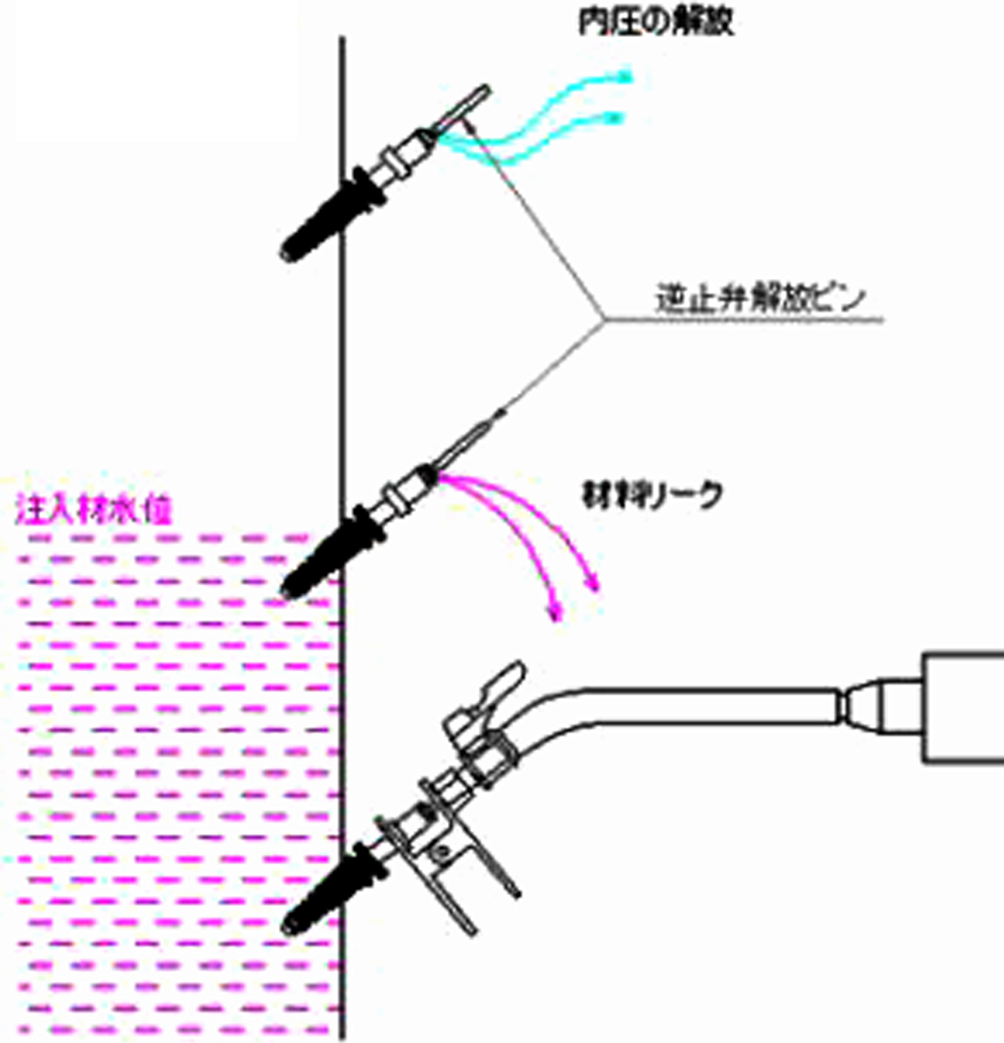

・プラグ本体に逆流防止弁と弁解放ピンを備えることで、注入時の逆流の防止と、近接プラグのリーク孔（エア抜き及び材料リーク）の機能をもたせた。

期待される効果（詳細）

① 自然条件
・気象条件：外気温が5℃以下となる場合は施工を中止するか必要な対策を講じる。
② 現場条件
・施工場所に近接可能な足場が設置可能なこと。
③ 技術提供可能地域
・全国に提供可能。
④ 関係法令等
・特になし。

適用条件

使用する機械・工具

給水ポンプ
コーキングガン
水流式ドリル
注入プラグ
発動発電機
ハンマー
プライヤー
