簡易に設置できる防音壁（アコーディオン防音壁）

2024/08/30 更新

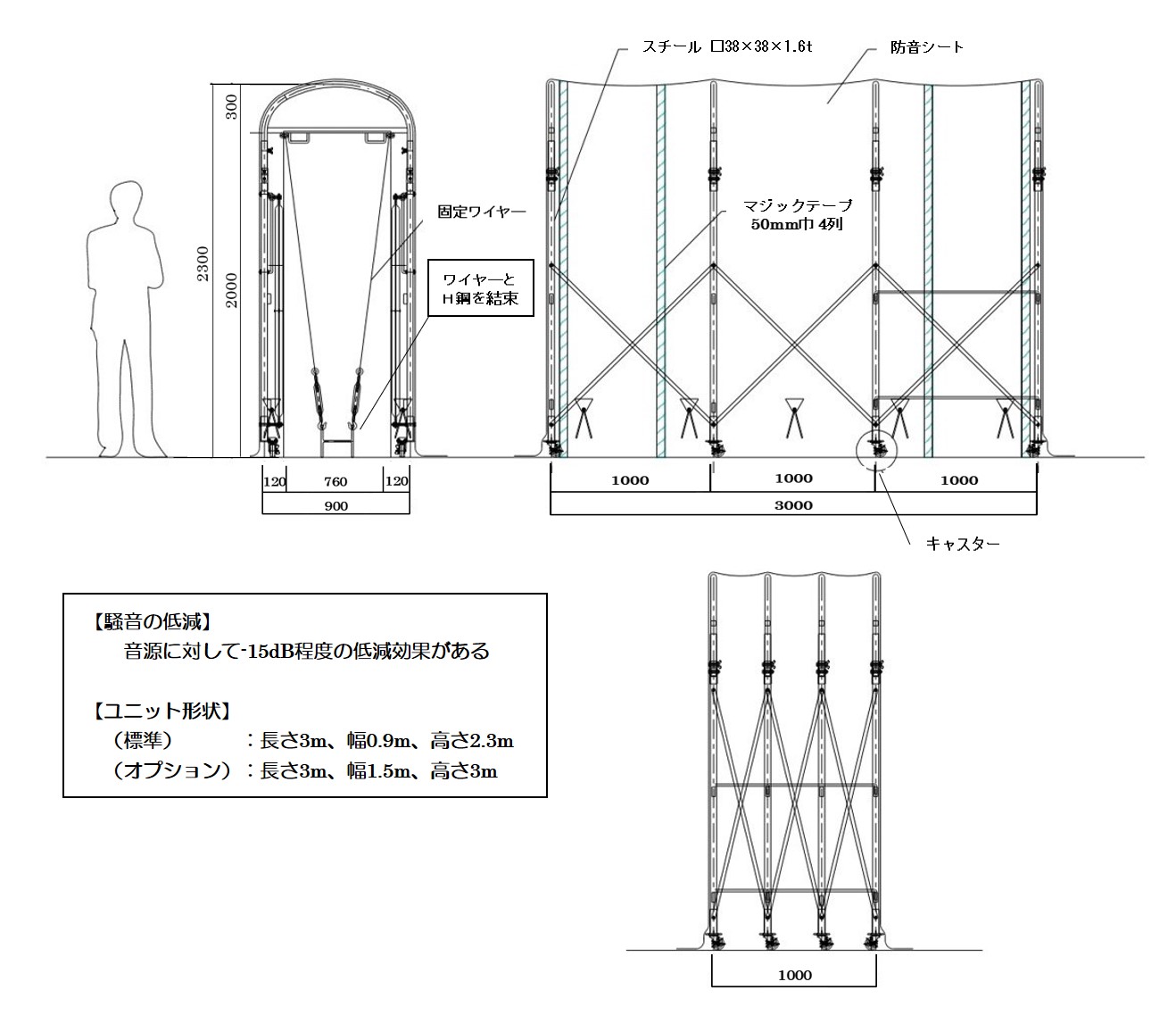

アコーディオン防音壁構造図

NETIS登録番号：QS-200029-A

概要

住居に近接する工事や夜間工事の騒音低減に使用する防音対策技術である。

お問い合わせ

製品概要施工事例・実績

新規性

・伸縮式骨組み、防音シート、キャスター、固定ワイヤをユニット化した。
・折りたためるようにしたことで省スペース化を実現した。
・骨組みの下部に車輪を付けて移動できるようにした。
・2枚の防音シートと空気層で構成する構造とすること、継ぎ目部を二重構造とすることで騒音低減効果を向上した。
・コの字状、ロの字状などの形状に対応できることで、施工性が向上した。

期待される効果

・骨組みを伸縮するだけなので設置撤去作業工程の短縮が図れる。
・移動式のため施工スペースが少なく設置場所の変更が容易で、近隣への騒音対策が迅速に行える。
・ユニットを組み合わせることで直線状、コの字状、ロの字状など用途に合わせた形状で使用することができる。

適用条件

① 自然条件
・強風、豪雨、降雪時には設置を避ける。
・強風発生時(10m/s以上)には、速やかに折りたたみ安全な場所に収納、退避、保管する。
② 現場条件
・設置スペースとして幅が1m以上あること。
・防音壁の高さは3mまでしか対応できない。
・防音対象距離が長い場合は、ユニット(3m)を連結して使用する。
・連結部は、音漏れ防止(カバー)シートを設置する。
③ 技術提供可能地域
・全国
④ 関係法令等
・騒音規制法
