オメガ型止水ジョイント（可とう継手装置）

2024/07/31 更新

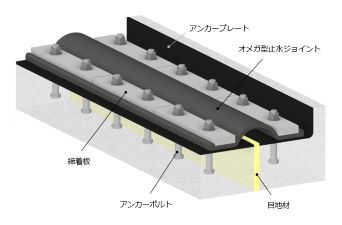

  • オメガ型ジョイントイメージ

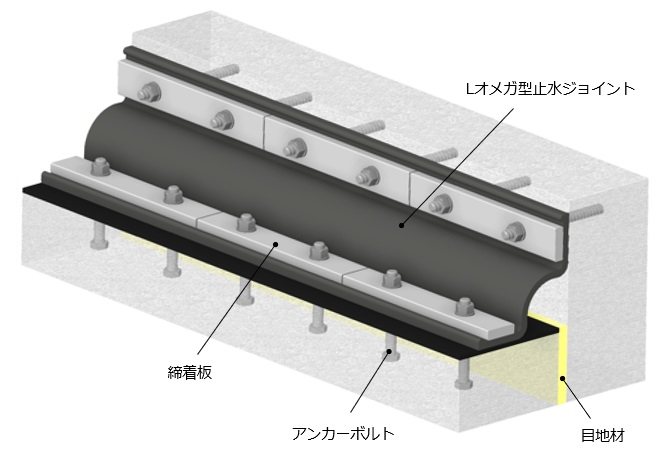

  • Ｌオメガ型ジョイントイメージ

概要

『オメガ型止水ジョイント』は1975年（昭和50年）から販売しているロングセラー製品である。
不等沈下や地震で生じる構造物間の相対変位に追従し、構造物目地の水密性を確保する目的で使用される。新設・既設を問わず樋門、共同溝、とう道、地下通路、原子力発電所など使用実績は広範囲にわたる。許容変位量は最大100ｍｍ、許容耐水圧は最大0.3MPa。0.3MPa以上については要相談。

続きを見る

お問い合わせ
製品概要 CAD/カタログ

期待される効果

１．クロロプレン系合成ゴムを使用しているため、耐候性、耐久性に優れる
２．ジョイント締着部に設けた止水凸条を圧縮することによって所定の止水性能を発揮する
３. ゴムに補強繊維を入れることで、高水圧に対応可能
４．使用環境に合わせ材質をクロロプレン系合成ゴムから「ＥＰＤＭ」に変更することも可能
５. 新設構造物と既設構造物の目地はLオメガ型で対応可能

施工事例・施工実績

施工手順

カタログ

カタログPDF

詳しくはこちら
