耐土圧ゴムプレートＦＳ型
2024/07/31 更新-

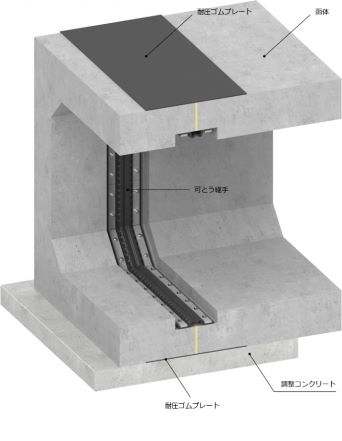

取付イメージ
-

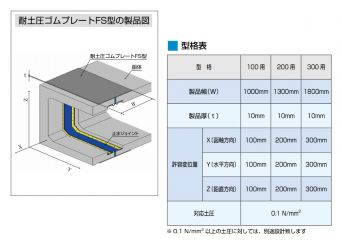

型格表
概要
樋門の継目外周は鉄筋コンクリートカラーで囲む構造が一般的であるが、柔構造樋門ではカラー付近に応力が集中しやすくクラック発生の一因となることがある。また、周辺地盤が沈下するとカラーが樋門本体の沈下を拘束してしまうため、樋門底版下に空洞を生じる等の問題が発生する。
『耐土圧ゴムプレートFS型』は、土圧荷重を支えるとともに相対変位に追従できる低土圧用のゴム製カラー継手ある。
期待される効果
１．堤防盛土の土圧に対して樋管継目及び内部への土砂侵入を防止する
２．ゴム製カラー継手であるため、カラー継手による樋管本体への応力集中を回避できる
３. 函体の相対変位に追従し函体底版下の空洞化を防止する
４．コンクリートカラーのような打設・養生・脱型工程がないため、工期短縮が図れる
２．ゴム製カラー継手であるため、カラー継手による樋管本体への応力集中を回避できる
３. 函体の相対変位に追従し函体底版下の空洞化を防止する
４．コンクリートカラーのような打設・養生・脱型工程がないため、工期短縮が図れる
施工事例・施工実績
施工手順
カタログ
