THパイプルーフ工法
2019/09/13 更新-

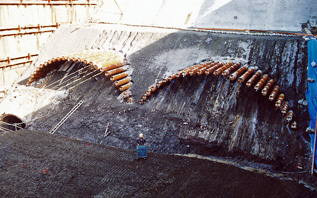

トンネル坑口部のパイプルーフ
-

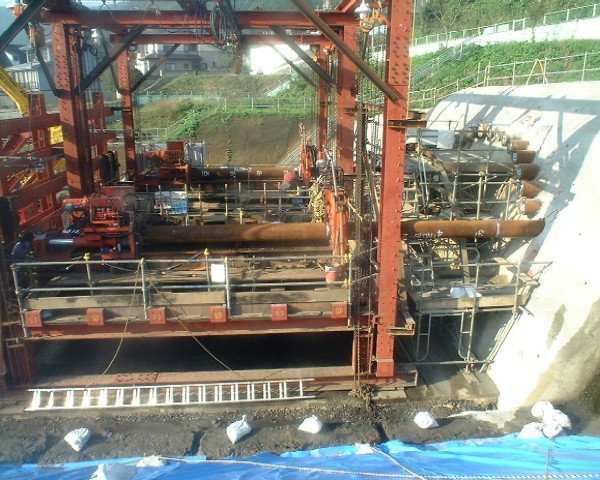

パイプルーフ工施工
NETIS登録番号：KT-120020-A（旧登録）
概要
トンネル坑口へ方向制御可能なオーガ掘削鋼管圧入方式で防具補強する工法
新規性
・掘削方法を孔曲がり修正機能のないボーリング方式から孔曲がり修正機能を備えたオーガ掘削鋼管圧入方式へ変えた。
期待される効果
孔曲がり修正機能を備えたオーガ掘削鋼管圧入方式へ変えた事により、以下の効果が期待できる。
・直進の方向制御が可能になったことで、推進精度が高まり、施工性が向上する。
・推進精度が高まった事、打設孔数が減った事、日進量が増した事で、経済性が向上する。
・大口径の打設が可能となり、打設孔数が減るので施工性の向上が図れます。
・直進の方向制御が容易になり、鋼管日進量が増し、工程短縮が図れます。
・各地層に応じた適合するビットを使用する事で、粘土層、砂礫層、転石混じり礫質土、凝灰岩の施工が可能となり、施工性の向上となる。
・直進の方向制御が可能になったことで、推進精度が高まり、施工性が向上する。
・推進精度が高まった事、打設孔数が減った事、日進量が増した事で、経済性が向上する。
・大口径の打設が可能となり、打設孔数が減るので施工性の向上が図れます。
・直進の方向制御が容易になり、鋼管日進量が増し、工程短縮が図れます。
・各地層に応じた適合するビットを使用する事で、粘土層、砂礫層、転石混じり礫質土、凝灰岩の施工が可能となり、施工性の向上となる。
適用条件
① 自然条件
・特になし。
② 現場条件
・作業ヤードとして、パイプルーフ推進架台設備スペースは、 幅13.5m 長さ20mが必要である。
但し、トンネル内空断面積約30m2～40m2（トンネル半径4.4m パイプルーフ半径5.4m）
③ 技術提供可能地域
・技術提供地域について制限なし
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・作業ヤードとして、パイプルーフ推進架台設備スペースは、 幅13.5m 長さ20mが必要である。
但し、トンネル内空断面積約30m2～40m2（トンネル半径4.4m パイプルーフ半径5.4m）
③ 技術提供可能地域
・技術提供地域について制限なし
④ 関係法令等
・特になし。
使用する機械・工具
- 推進機
- スクリューオーガ
- 先端シュー
- 注入口丸蓋
- トラッククレーン
- パワーレンチ
施工事例・施工実績
施工手順
会社情報
- 会社名
- THパイプルーフ技術協会
- TEL
- 03-3474-3143
