全旋回オールケーシング工法
2025/06/30 更新
画像情報無し
概要
地中障害物や既存躯体を掘削・撤去する工法。ケーシングチューブを全周回転させながら地盤に圧入し、先端のビットで障害物を破砕・切削し、内部をハンマーグラブなどで排土する。その後、良質土などで埋め戻し、ケーシングを引き抜く

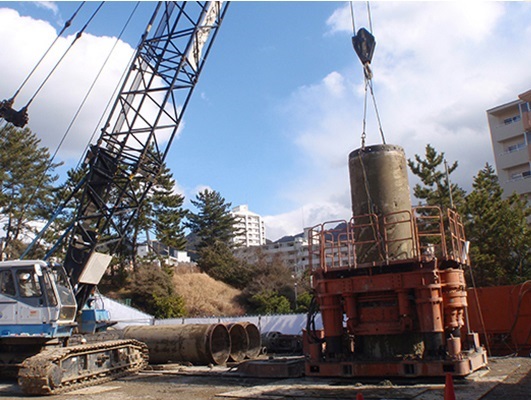

全周回転:ケーシングチューブを全周回転させながら地盤に圧入し、障害物を掘削する

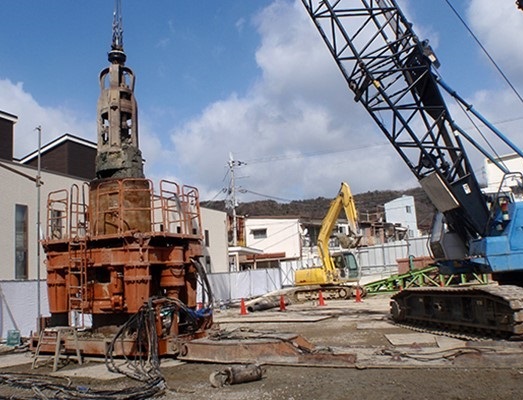

障害物除去:先端のビットで障害物を破砕・切削し、ハンマーグラブなどで内部の土砂や障害物を除去する
新規性
主に地盤が軟弱な場所や、障害物が多い場所での杭基礎工事において、従来の工法に比べて高い施工性と安全性を実現するもの。具体的には、ケーシングチューブを地盤に全周回転させながら圧入し、掘削と同時に孔壁を保護することで、周辺地盤への影響を抑えつつ、安定した孔を確保できる点が新規性として挙げられる
期待される効果
アースドリル工法は、主に建設現場で杭基礎を構築する際に用いられる工法で、以下の効果が期待できる
高い施工効率:掘削からコンクリート打設までを一台のアースドリル機で行うため、効率的な施工が可能
狭い場所での施工性:機械設備が比較的少なく、狭い敷地でも作業がしやすいという特徴がある
低騒音・低振動:周辺環境への影響を抑えながら施工可能
支持層への到達確認の精度向上:掘削機の振動データなど、新たな判断材料と組み合わせることで、支持層への到達確認をより高い精度で行うことができる
拡底杭による支持力向上:杭の先端を拡げることで、少ない掘削土量・コンクリート量で高い支持力を得ることができる
コスト削減と工期短縮:拡底杭の採用や施工効率の向上により、コスト削減や工期短縮が期待できる
都市部の狭小地での建設工事や、支持力を高めたい場合に有効な工法として活用されている
高い施工効率:掘削からコンクリート打設までを一台のアースドリル機で行うため、効率的な施工が可能
狭い場所での施工性:機械設備が比較的少なく、狭い敷地でも作業がしやすいという特徴がある
低騒音・低振動:周辺環境への影響を抑えながら施工可能
支持層への到達確認の精度向上:掘削機の振動データなど、新たな判断材料と組み合わせることで、支持層への到達確認をより高い精度で行うことができる
拡底杭による支持力向上:杭の先端を拡げることで、少ない掘削土量・コンクリート量で高い支持力を得ることができる
コスト削減と工期短縮:拡底杭の採用や施工効率の向上により、コスト削減や工期短縮が期待できる
都市部の狭小地での建設工事や、支持力を高めたい場合に有効な工法として活用されている
適用条件
主に地盤条件、周辺環境、杭径、施工深度、そして施工機械の能力によって決まる。特に、砂礫層や軟弱層、低空頭・狭隘地での施工に適しており、深度60mまでの掘削が可能。また、周辺に建物や高圧電線などがある場合や、地中障害物がある場合にも適用可能
適用条件の詳細:地盤条件:砂礫層、軟弱層、粗石、巨石、岩盤、既存杭など、様々な地盤条件に対応可能
周辺環境:低空頭、狭隘地、鉄塔や高圧電線下、高架下、工場内など、上空や周囲に制限がある場所でも施工が可能
杭径:施工可能な杭径は、使用する機械の能力や所有するケーシングチューブの径によって決まる。一般的に1,000mm～2,000mmの範囲で、100mmピッチで選択できる
施工深度:深度60m程度までの掘削が可能

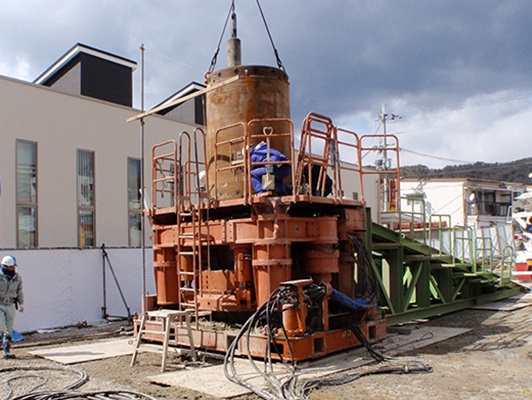

施工機械:据置型の全旋回掘削機を使用し、ケーシングチューブを回転圧入しながら掘削する
適用条件の詳細:地盤条件:砂礫層、軟弱層、粗石、巨石、岩盤、既存杭など、様々な地盤条件に対応可能
周辺環境:低空頭、狭隘地、鉄塔や高圧電線下、高架下、工場内など、上空や周囲に制限がある場所でも施工が可能
杭径:施工可能な杭径は、使用する機械の能力や所有するケーシングチューブの径によって決まる。一般的に1,000mm～2,000mmの範囲で、100mmピッチで選択できる
施工深度:深度60m程度までの掘削が可能
施工機械:据置型の全旋回掘削機を使用し、ケーシングチューブを回転圧入しながら掘削する
