（株）GEOソリューションズ
LOT-006
2022/12/19 更新-

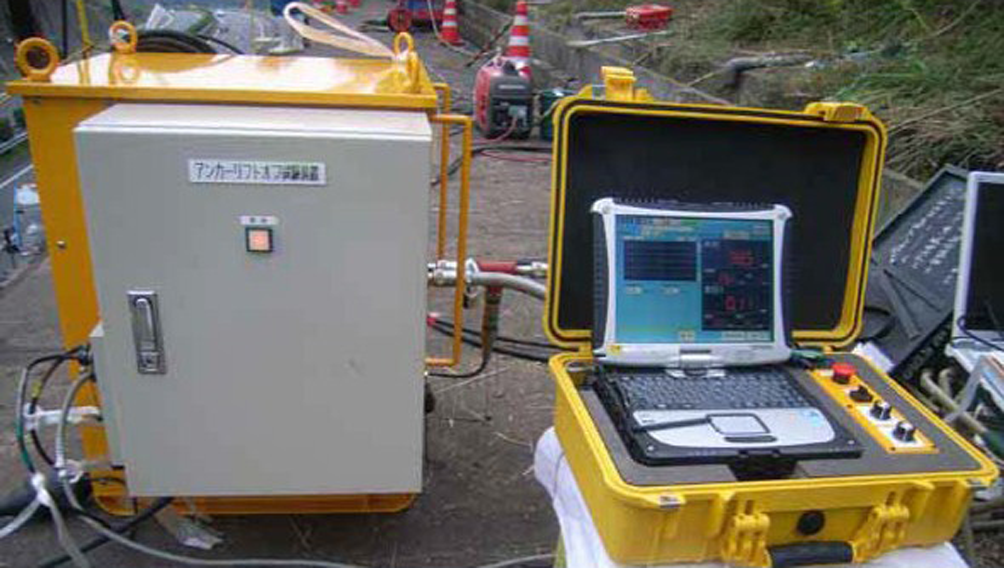

LOT-006 試験装置
-
LOT-006 試験装置
-

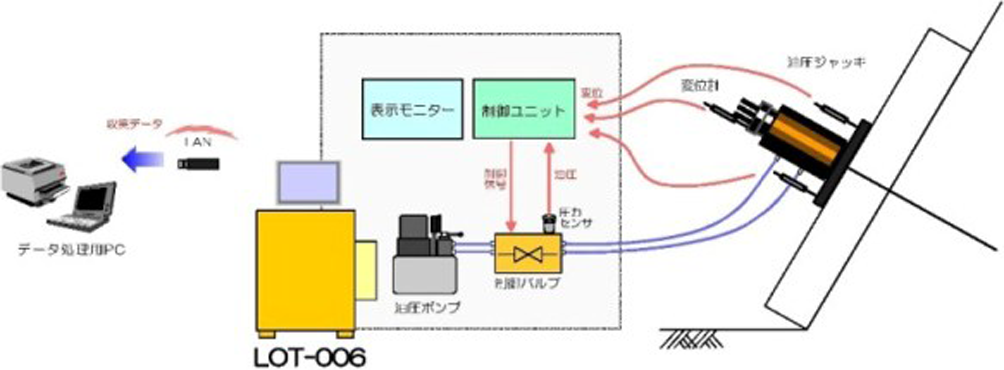

LOT-006 システム構成
NETIS登録番号：SK-110021-VE（旧登録）
概要
アンカーの品質保証試験、リフトオフ試験を全自動で行う技術
新規性
・アンカー変位の計測をダイヤルゲージを使用した目視計測から、システムによる自動計測に変えた。
・アンカー荷重の制御を油圧ポンプを使用した人の作業から、システムによる自動制御に変えた。
・アンカー荷重の制御を油圧ポンプを使用した人の作業から、システムによる自動制御に変えた。
期待される効果
・計測頻度を細かく設定できるため、精度の良い計測と正確なデータの解析が可能となる。

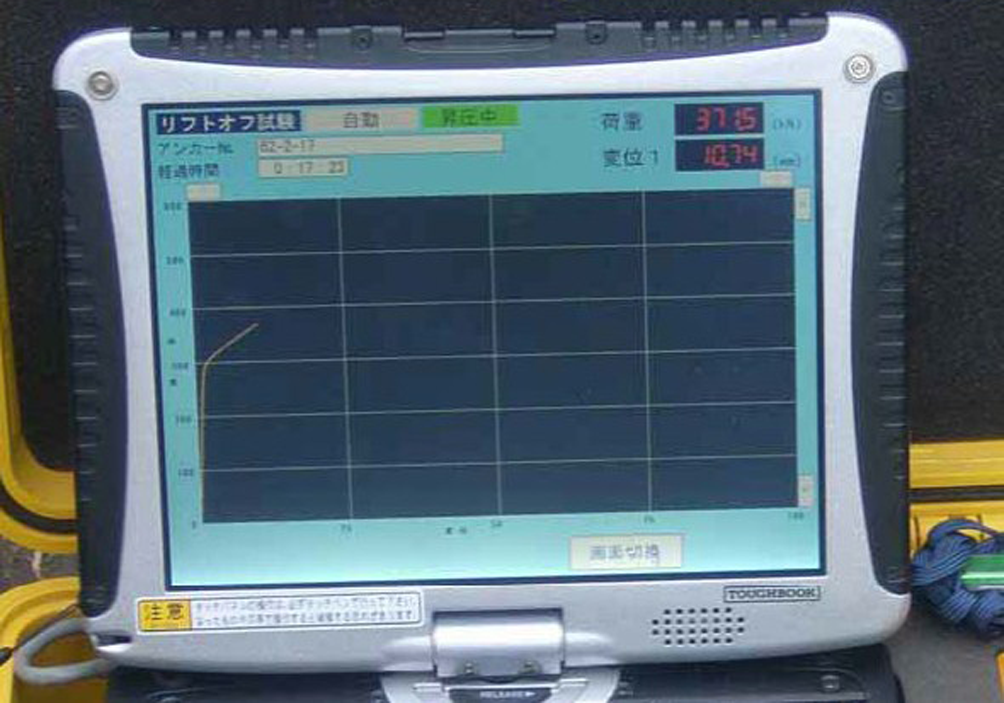

・画面上にグラフを表示することができるため、リフトオフ荷重が現場で容易に判定できる。
・アンカー載荷速度を正確に制御し、変位量を自動計測するため、ジャッキに近づくことなく安全に試験ができる。
・画面上にグラフを表示することができるため、リフトオフ荷重が現場で容易に判定できる。
・アンカー載荷速度を正確に制御し、変位量を自動計測するため、ジャッキに近づくことなく安全に試験ができる。
適用条件
① 自然条件
・特になし。
② 現場条件
・測定装置の搬入路が整備されている。
・LOT-006の油圧ユニットが設置できる（1m×1m程度）。
③ 技術提供可能地域
・全国。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・測定装置の搬入路が整備されている。
・LOT-006の油圧ユニットが設置できる（1m×1m程度）。
③ 技術提供可能地域
・全国。
④ 関係法令等
・特になし。
使用する機械・工具
- LOT-006
- 緊張ジャッキ
- 発動発電機
- 変位計
- 油圧ポンプ
