工事写真黒板自動解析システム

2024/06/06 更新

NETIS登録番号：HR-190001-VE

概要

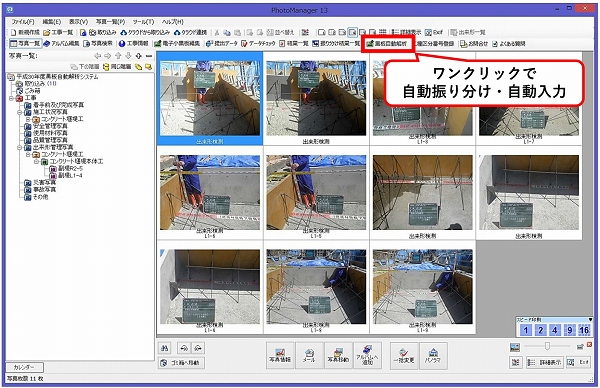

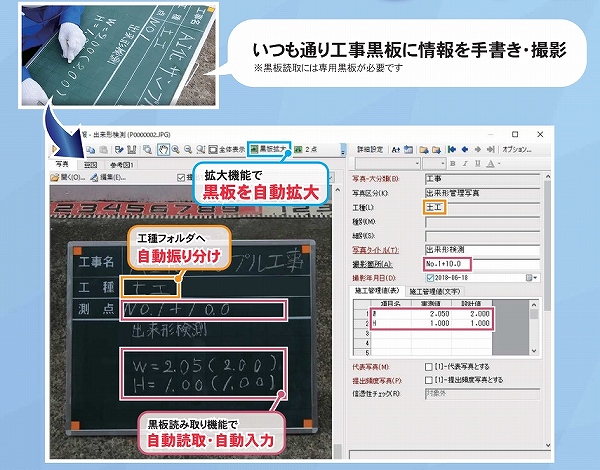

自動解析専用黒板に記載される手書きの工種・測点（位置）情報を自動認識し、所定のフォルダに自動振り分けをする。自動解析専用黒板に記載される手書きの設計寸法・実測寸法等の施工管理情報を自動認識し、施工管理情報を「工事写真黒板自動解析システム」に自動入力する。

お問い合わせ

製品概要

新規性

・目視・手動で行っていた手書きの黒板付き工事写真の振り分け作業を自動化した。
・目視・手動で行っていた手書きの黒板内に記載される施工管理情報の入力を自動化した。

期待される効果

・工事写真の振り分け作業の自動化により、目視・手動による振り分け作業が不要となることから、工程が短縮し、かつ経済性が向上する。
・施工管理情報入力の自動化により、目視・手動による入力作業が不要となることから、工程が短縮し、かつ経済性が向上する。

適用条件

① 自然条件
・屋内作業（写真管理業務）で使用する技術のため、自然環境の条件に制約を受けない。
② 現場条件
・自動解析専用黒板を利用すること。
・工事写真は100万画素以上の解像度で撮影可能なデジタルカメラを利用すること。
・システムのバージョンアッププログラム・アップデートプログラムの入手は、インターネット接続環境が必要。
・以下のシステム要件を有するパソコンを利用すること。
【対応OS】
・Microsoft Windows 10
・Microsoft Windows 8.1
・Microsoft Windows 7
【コンピュータ及びプロセッサ】
・1GHz 以上の 32ビット（x86）プロセッサまたは 64ビット（x64）プロセッサ（1GHz 以上推奨）
【メモリ】
・2GB 以上のメモリ（4GB 以上推奨）
【ハードディスク】
・450MB以上のハードディスク空き容量
※別途、データを保存するための空き容量が必要
（130万画素程度の写真2,000枚を取り込む場合、データ領域として1GB程度必要）
【外部ストレージ】
・電子小黒板アプリ「電子小黒板PhotoManager」との連携には「Google Drive」・「Box」を利用
【その他必要機器】
・マウスなどのポインティングデバイス
・XGA（1024 x 768）以上の高解像度ディスプレイ
【その他の推奨機器】
・CDからインストールの場合：CD/DVD/Blu-rayドライブ
・アルバムのExcel出力のため：MicrosoftExcel2016/2013/2010
・アルバム、納品ディスクラベル印刷のため：Windows対応プリンタ（CDラベル印刷対応機）
・納品ディスク作成のため：CD/DVD/Blu-rayドライブ
③ 技術提供可能地域
技術提供地域については制限無し。
④ 関係法令等
特になし。
