杭施工管理自動化システム「杭打キングPLUS」
2025/04/08 更新-
システム概要
-
概要の手順
NETIS登録番号：KK-200017-VE
概要

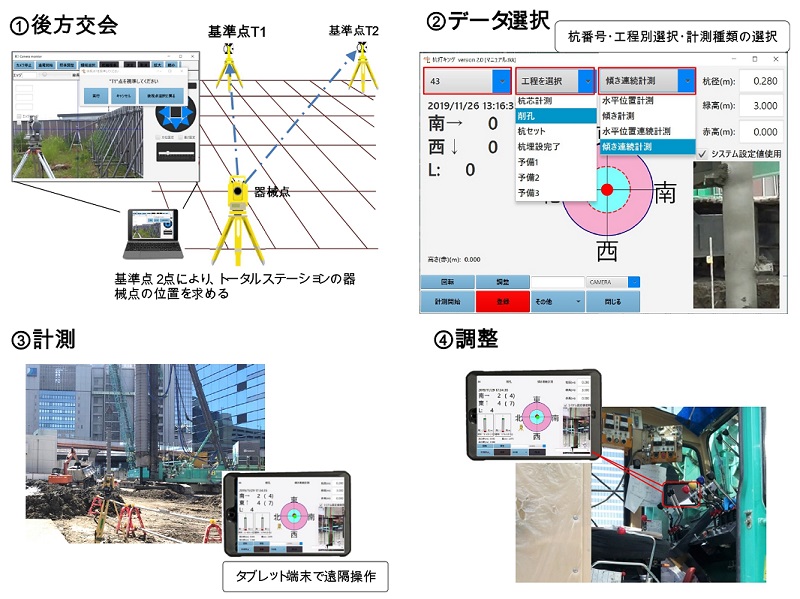

・本システムはカメラ付自動追尾型トータルステーションを利用した映像による杭の削孔精度及び建込精度(水平位置、鉛直性)管理システム。

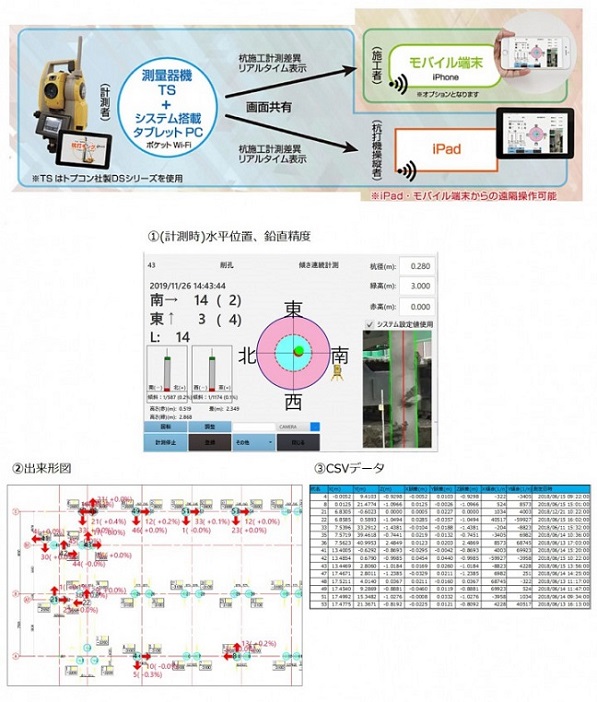

・端末操作により遠隔で杭の任意の位置での移動量や傾斜の計測や管理ができ、杭打機に載せたモバイル端末にも表示可能でリアルタイムに情報共有が可能。
・モバイル端末には杭の設計値に対する位置(平面位置、鉛直精度)情報が独自に開発した機能を使用して視覚的に、図と数値で表示される。
公的評価番号等
NETIS登録番号：KK-200017-VE
新規性
・従来は2台のトータルステーションと杭元での作業者・測量を必要としたが、本システムではインターネットを通じ遠隔からの自動計測が可能となった。
・手動の計測からカメラ画像を用いて位置・鉛直の数値管理を可能とした。
・手動の計測からカメラ画像を用いて位置・鉛直の数値管理を可能とした。
期待される効果
・遠隔操作により任意の場所からの観測が可能になる事で測量人員が杭元への管理上必要な接近を軽減出来る事から、安全性の向上が図れる。
・自動計測により、常時の計測者が不要で数値データのリアルタイムの表示が可能になるため、経済性、施工性向上が図れる。
・カメラ画像や座標データを基に杭位置と鉛直性が自動で算出されるため、測量の計測者を配置する必要がなくなり、省力化が図れる。
・自動計測により、常時の計測者が不要で数値データのリアルタイムの表示が可能になるため、経済性、施工性向上が図れる。
・カメラ画像や座標データを基に杭位置と鉛直性が自動で算出されるため、測量の計測者を配置する必要がなくなり、省力化が図れる。
適用条件
① 適用可能な範囲
・計測距離が10m以上100m以内
② 特に効果の高い適用範囲
・即時的な計測管理が必要な場合
・杭の打設本数が多い場合
・人手不足を解消したい場合
③ 適用できない範囲
・ロッドや杭をトータルステーションで直接視準することができない現場
・計測距離:100mを越える場合
・斜杭を施工する現場
・モバイル機器が通信できない範囲
④ 適用にあたり、関係する基準およびその引用元
・特になし
・計測距離が10m以上100m以内
② 特に効果の高い適用範囲
・即時的な計測管理が必要な場合
・杭の打設本数が多い場合
・人手不足を解消したい場合
③ 適用できない範囲
・ロッドや杭をトータルステーションで直接視準することができない現場
・計測距離:100mを越える場合
・斜杭を施工する現場
・モバイル機器が通信できない範囲
④ 適用にあたり、関係する基準およびその引用元
・特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 2件
- 他
- 3件
