AR Navi ジオモニⅡ

2024/08/30 更新

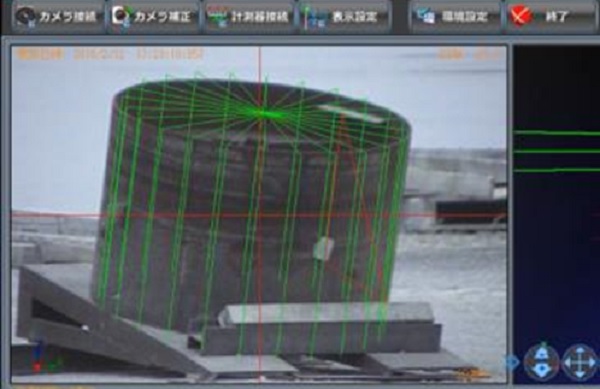

三次元設計のAR化映像を活用した施工管理支援画面

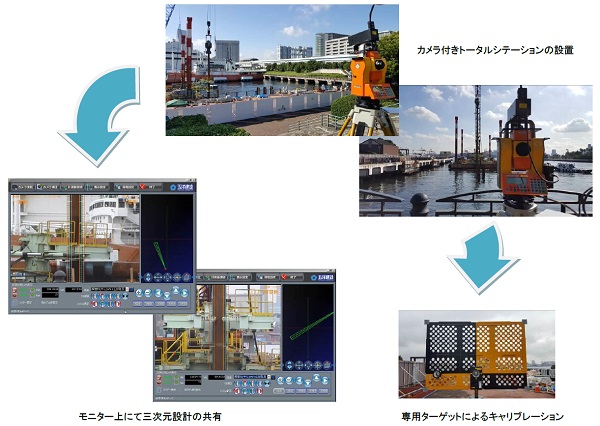

TS映像と三次元設計AR化画像の合成

NETIS登録番号：KTK-160027-VE

概要

・杭、ケーソン、ジャケット等の施工管理や出来形管理において、トータルステーション（以下、TS）映像と三次元設計のAR（拡張現実）化画像をモニター上でリアルタイム合成表示させる施工管理支援システム

お問い合わせ

製品概要施工事例・実績

新規性

・杭打設等の施工管理方法を、杭の測量者とオペレータが連絡を取り合いながら誘導・打設を行う方法から、TS映像と三次元設計のAR（拡張現実）化画像をモニター上でリアルタイム合成表示させる施工管理方法に変えた。
・TS映像と三次元設計のAR化画像の合成は、キャリブレーション専用ターゲットを活用する。
・ズーム倍率に合わせて任意幅のガイド線や設計線を表示できるようにした。
・任意形状のガイド線や設計線を作成して表示できるようにした。

期待される効果

・TS映像と三次元設計のAR化画像をモニター上でリアルタイム合成表示することにより、省人化が可能となるため、経済性が向上する。
・TS映像と三次元設計のAR化画像をモニター上でリアルタイム合成表示することにより、リアルタイムで情報共有が可能となるため、品質の確保、施工性の向上を図れる。
・キャリブレーション専用ターゲットの活用により、TS映像と三次元設計のAR化画像を正確かつ容易に合成することができる。
・ズーム倍率に合わせた任意幅のガイド線や設計線表示により、誘導中の差分を表示できるため、設計位置までの詳細な誘導が可能となる。また、出来形も計測することができる。
・任意形状のガイド線や設計線の表示により、構造物の形状や施工の目的に応じたガイド線や設計線を表示できるため、杭、ジャケット、ケーソン等の様々な構造物に適用できる。

適用条件

① 自然条件
・昼夜を問わず適用可能
・雨天対策（システムの養生）が必要
② 現場条件
・設置スペースとして、1m×1m程度必要
・対象構造物までの距離は、500m以内を目安とする（TSの性能により異なるため、要相談）
・対象構造物と2台のTSの挟角は、60～120°内を目安とする
③ 技術提供可能地域
・全国提供可能
④ 関係法令等
・特になし
